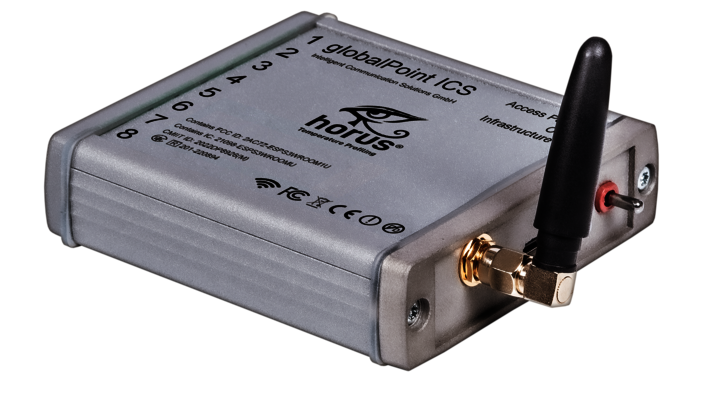

horus® Messelektronik Professional Temperature Profiling

Elektronik für Reflow, Welle und Selektiv - Professional Temperature Profiling

Professional Temperature Profiling für alle Lötprozesse

Verabschieden Sie sich vom zeitaufwändigen Prozess des Aufheizens und Abkühlens von Reflowöfen während der Profilerstellung - horus® Messelektronik ist da, um die professionelle Erstellung von Lötprofilen zu revolutionieren. Mit der innovativen globalPoint Technologie beseitigt dieses hochmoderne System die Notwendigkeit für langwierige Ofenzyklen und ermöglicht die sofortige Erstellung eines einsatzbereiten Lötprofils. Die horus® Elektronik ist als Echtzeit-WIFI-Verbindung zwischen Sendemodul TX und Empfangsmodul RX konzipiert und für Weichlötprozesse optimiert. Ausschließliche Verwendung von Standardschnittstellen ermöglicht dabei höchste Flexibilität.

Elektronik für Reflow, Welle und Selektiv

• Integrierte Simulation vor und Optimierungsvorschläge nach der Temperaturmessung führen schnell zum richtigen Temperaturprofil
• Datenbank mit Lötprofilen bereits erfolgreich gelöteter Baugruppen unterstützt die Simulation bei der Profilfindung
• Bibliotheken für Lotpasten und Bauteile unterstützen bei der Simulation, z.B. um Grenzwerte einzuhalten
• Unabhängiger WIFI Access Point (ohne Adminrechte nutzbar) sorgt für Stabilität und Datenübertragung in Echtzeit
• Für Reflow-, Wellen-, Selektiv-, Vakuum- und Dampfphasenlöten einsetzbar
• Responsive Design
• WINDOWS™11 ready

Elektronik für Reflow, Welle und Selektiv

Access-Point-Zugriff – state of the art!

Die Messelektronik öffnet einen WIFI-Hotspot, mit dem sich der Anwender verbinden kann. Dadurch kann sich die Messelektronik direkt mit dem Computer verbinden, auf dem sich die Anwendung befindet. Die Installation der Software kann ohne Administratorenrechte durchgeführt werden.

Netzwerkzugriff

horus® kann Messdaten an eine zentrale Netzwerkstelle übermitteln, wodurch alle Rechner im Netzwerk darauf zugreifen können - natürlich nur, wenn dies gewünscht ist. Andernfalls kann diese Funktion deaktiviert werden. Die Messelektronik lässt sich über einen Kippschalter direkt am Gerät einschalten, wodurch keine Messungen vergessen werden, da der Bediener nicht erst die Software am Rechner starten oder am Gerät einen Startknopf betätigen muss.

Elektronik Reflow/Welle/Selektivhorus® Messelektronik

Technische Daten

Eigenschaft:

Wert

Messbereich:

0 bis +795 °C

Datenübertragung:

2,4 GHz Echtzeit-Datenübertragung - WIFI onboard

Messkanäle:

8 Messkanäle + Innentemperatur

Akkukapazität:

Anzeige 0-100 %

Messintervall:

0,1 s (10 Hz)

Interner Speicher:

5 x 35 min Messzeit

Live-Temperatur-Anzeige:

ADC:

Hochpräziser 16 Bit ADC onboard

Kompensation:

Autom. Offsetkompensation & Kaltstellenkompensation

Betrieb/Laden:

über USB-C

WIFI-Betrieb:

Access Point oder Infrastructure-Betrieb

Treiberinstallation:

Nicht notwendig (WIFI-Verbindung)

Akku:

NiMH-Akku, kein Memoryeffekt, wechselbar

Akkuschutz:

Schutz vor Über-/Tiefentladung

Stecker:

DIN ISO 584 Hightemp-Ministecker

Varianten / Bestelldaten

Art.-Nr. / Beschreibung

0GP-ME-V2:
- 1x horus® Elektronik + Software
- 1x Kalibrierung horus® Elektronik (inkl. Zertifikat mit DKD-Referenz)
- 1x Aluminiumkoffer mit Einlage für Elektronik und Shuttle
