Optimale Prozesskontrolle für das Selektivlöten

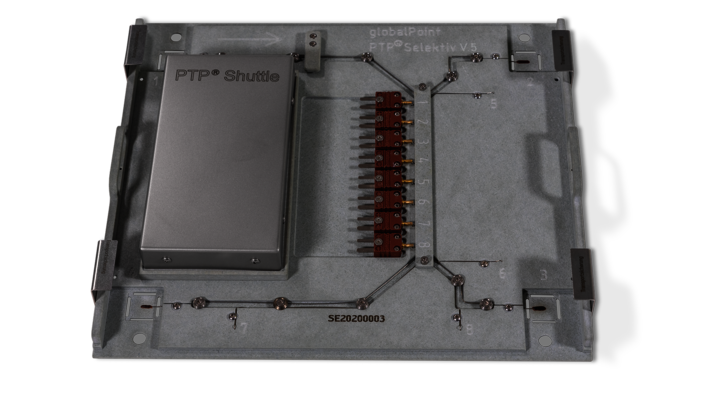

Mit dem Messboard Selektiv V5 und der Messelektronik horus® steht ein ideales und vielseitiges Instrument zur Prozesserfassung, -analyse und -optimierung zur Verfügung. Das Messboard Selektiv V5 besitzt acht Thermoelemente der höchsten Genauigkeitsklasse. Diese sind dauerstabil auf speziell ausgelegten Messfeldern platziert. Das Messboard dient der Überprüfung der Anlagenparameter sowie ihrer Optimierung in der Lötanlage. Durch die integrierten Kalibrierbohrungen an den Eckpositionen kann das Messboard auch für die mechanische Kalibrierung der Lötanlage dienen.

Technische Daten Selektiv-Messsystemhorus® Komplettsystem

Technische Daten

Eigenschaft:
Wert
Max. Umgebungstemperatur für 20 s:
350 °C
Dauer Umgebungstemperatur:
280–300 °C
Abmessungen (Standard-Messboard) [BxL]:
300 x 330 mm
Max. Höhe mit Shuttle (ab Transportebene):
≤ 37 mm
Toleranz der thermischen Sensoren, K-Typ, Klasse 1, IEC 584:
≤ ±1,5 °C
Nach Kalibrierung (optional):
≤ ±0,2 °C
Max. Temperatur K-Typ Steckverbinder grün:
220 °C
Max. Temperatur K-Typ Thermoleitung PTFE-Isolierung:
260 °C

Varianten / Bestelldaten

Art.-Nr. / Beschreibung

  • 0GP-SE001: 1x TX Messboard Selektiv V5 mit 8 Thermoelementen Ni/CrNi und Shuttlehaube
  • 0GP-ME001:
    • 1x PTP® Elektronik + Software
    • 1x Kalibrierung PTP® Elektronik (inkl. Zertifikat mit DKD-Referenz)
    • 1x Aluminiumkoffer mit Einlage für Elektronik und Shuttle
