Optimale Prozesskontrolle für das Wellenlöten

Das Wellenkomplettsystem ist für die Besonderheiten der hochpräzisen Temperaturerfassung und Prozesskontrolle im Wellenlötprozess konzipiert. Bestehend aus der bewährten horus® Elektronik und Wellenmessboard, gibt das Komplettsystem dem Anwender alles Nötige an die Hand, um seinen Prozess mit höchster Genauigkeit kontrollieren zu können. Mit dem Messboard Wave V6 und der horus® Elektronik steht ein ideales und vielseitiges Instrument zur Prozesserfassung, -analyse und -optimierung zur Verfügung.

Technische Highlights Wellen-Messsystemhorus® Komplettsystem

• Intelligente WIFI-Verbindung ermöglicht eine Datenübertragung und Darstellung in Echtzeit
• 8 Messkanäle mit 24 bit Auflösung
• Messintervall ab 100 ms; Messzeit bis zu 35 min
• Innentemperaturkontrolle und 3fach-integrierter Thermoschutz
• Elektronik: RoHS-konform mit USB-C-Schnittstelle und Miniatur-Thermosteckverbinder
• Frei editierbare Protokolle mit Profil-, Gradienten- und Baugruppengrafiken
• Automatische Profilbewertung
• Präzise Profilvorhersage nach nur einer Messung!
• Kostenlose Software-Updates über Homepage
• Hochpräzise interpolierende 7-Punkt-Kalibrierung
• Modernes Powermanagement mit NiMH-Akku und Ladezustandsanzeige in Echtzeit über Funk sowie Innentemperaturanzeige

Varianten / BestelldatenWellen-Messsystem

Art.-Nr.

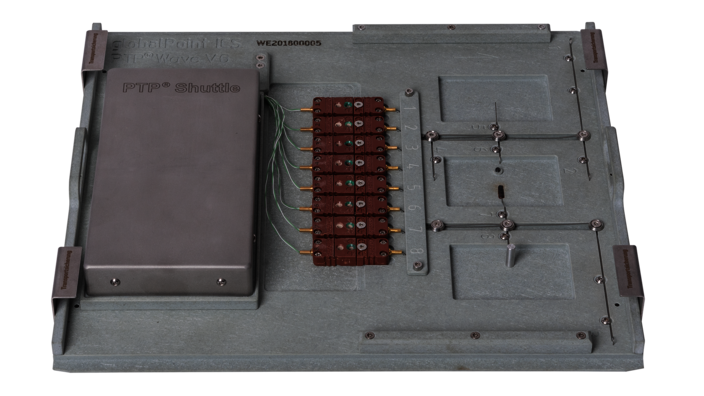

  • 0GP-WE001: 1x Messboard WAVE V6 mit 8 Thermoelementen Ni/CrNi und Shuttlehaube
  • 0GP-ME-V2:
    • 1x horus® Elektronik + Software
    • 1x Kalibrierung horus® Elektronik (inkl. Zertifikat mit DKD-Referenz)
    • 1x Aluminiumkoffer mit Einlage für Elektronik und Shuttle
