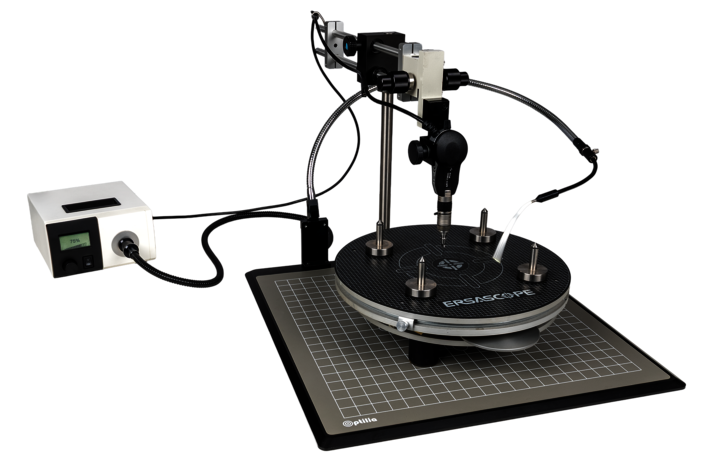

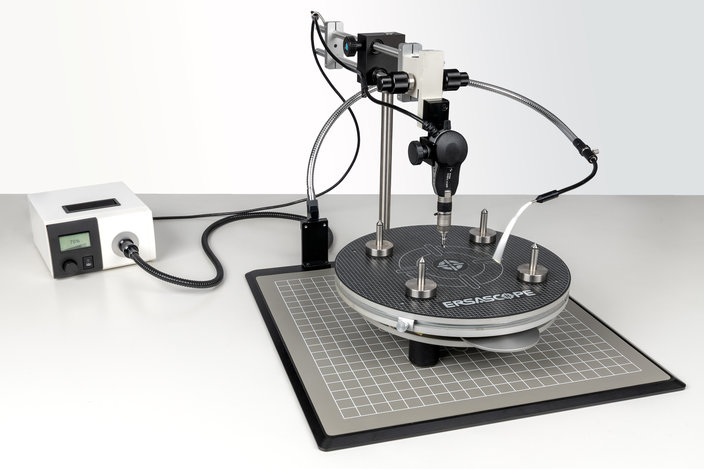

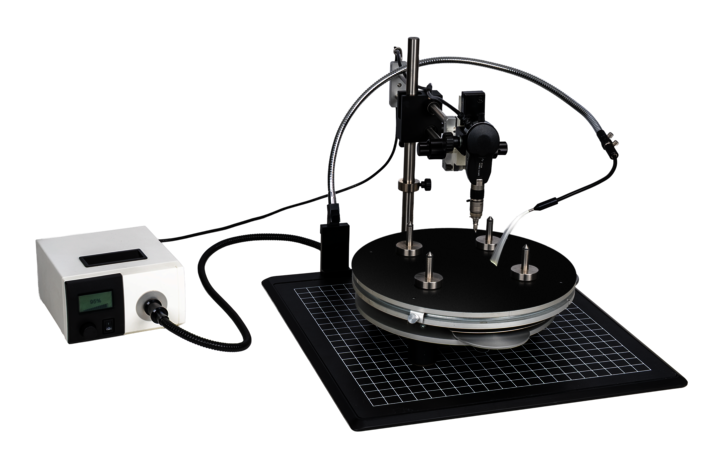

ERSASCOPE X - optisches Inspektions-System Ersa Optische Inspektion
Zur schnellen und flexiblen Inspektion verdeckter Lötstellen auf Leiterplatten
Vielseitig einsetzbar. Entwickelt für optische Inspektion und digitale Bildaufnahme - einschließlich Messung von Lötstellen an BGAs und anderen SMT-Bauteilen. Das Anwendungsgebiet umfasst die visuelle Inspektion von Bauteilen auf Leiterplatten in der SMT oder THT im Allgemeinen, aber auch die visuelle Inspektion von LP-Flächen oder Lotpastendrucken.
Technische HighlightsERSASCOPE X
- Inspektionssystem mit zwei Schnellwechselobjektiven:

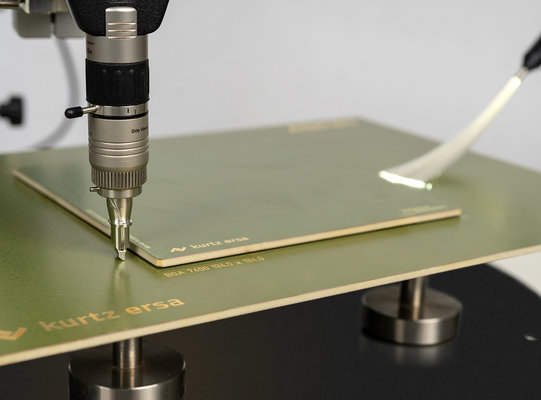

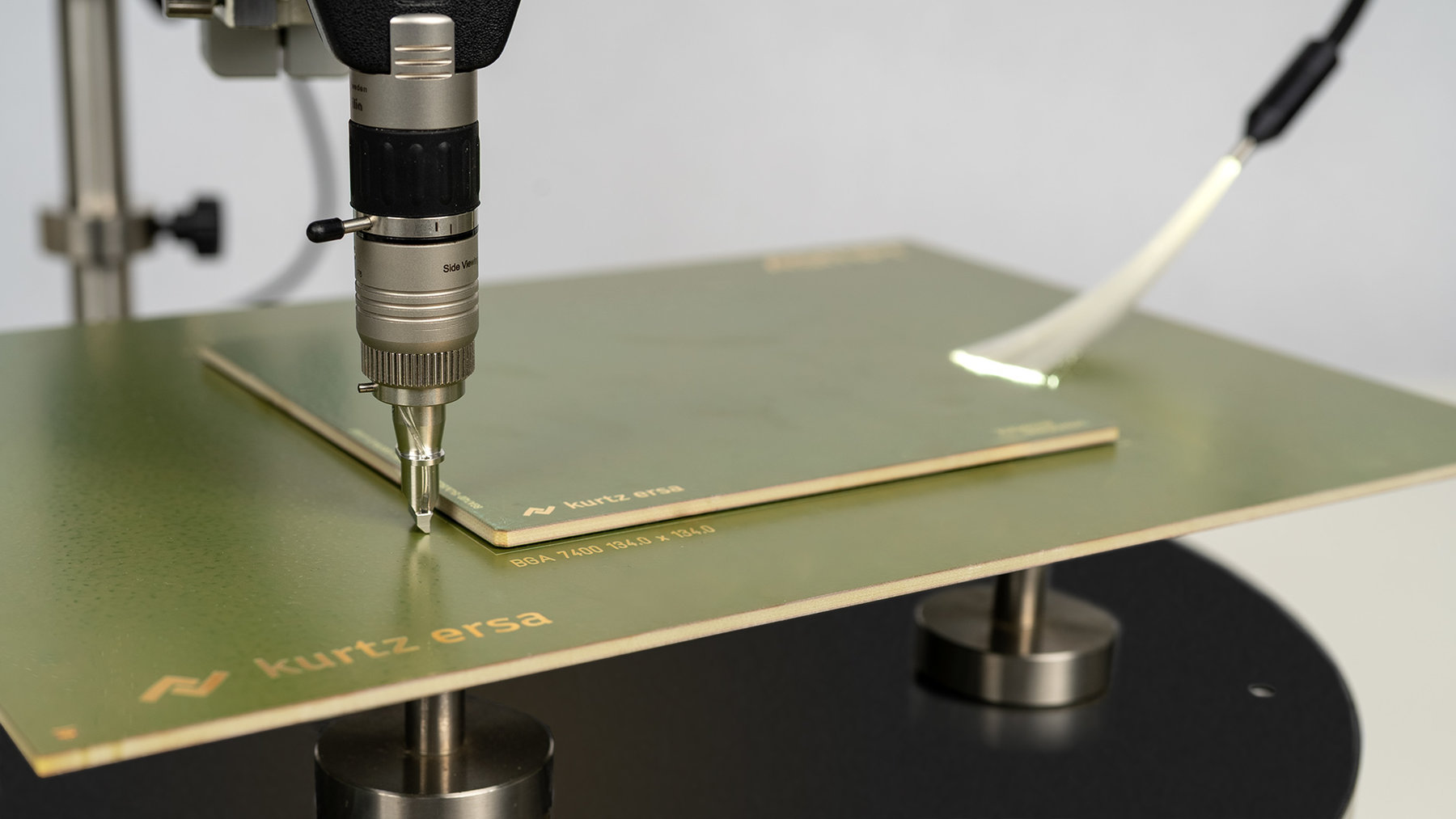

- 90° BGA-Optik (ca. 280 µm Spaltmaß)
- 0° Makrozoom-Aufsichtsoptik
- Integrierte, dimmbare LED-Beleuchtung
- N-MOS-Farbkamera 5 Megapixel, mit USB-Anschluss
- Zusätzliche LED-Lichtquelle mit Schwanenhals und Lichtfächer
VorteileERSASCOPE X
- Schnelle Inspektion verdeckter Lötstellen
- Ideal für stationäre Inspektion

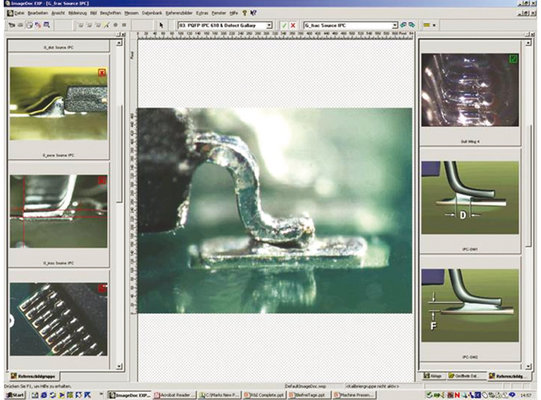

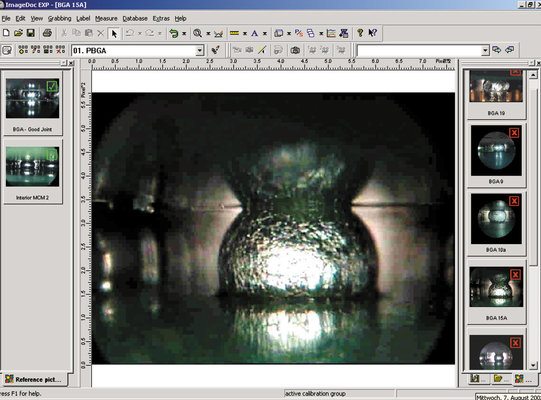

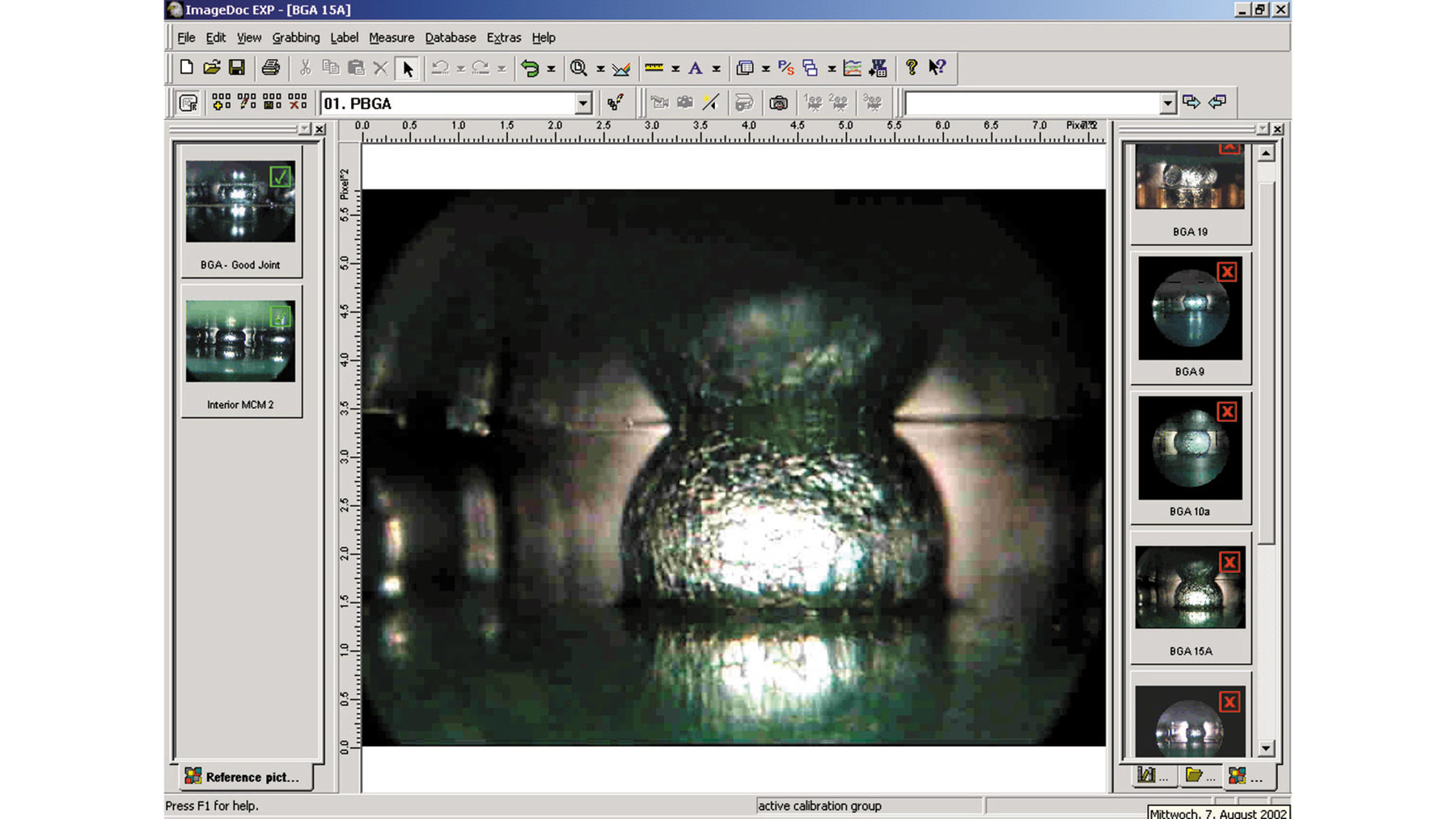

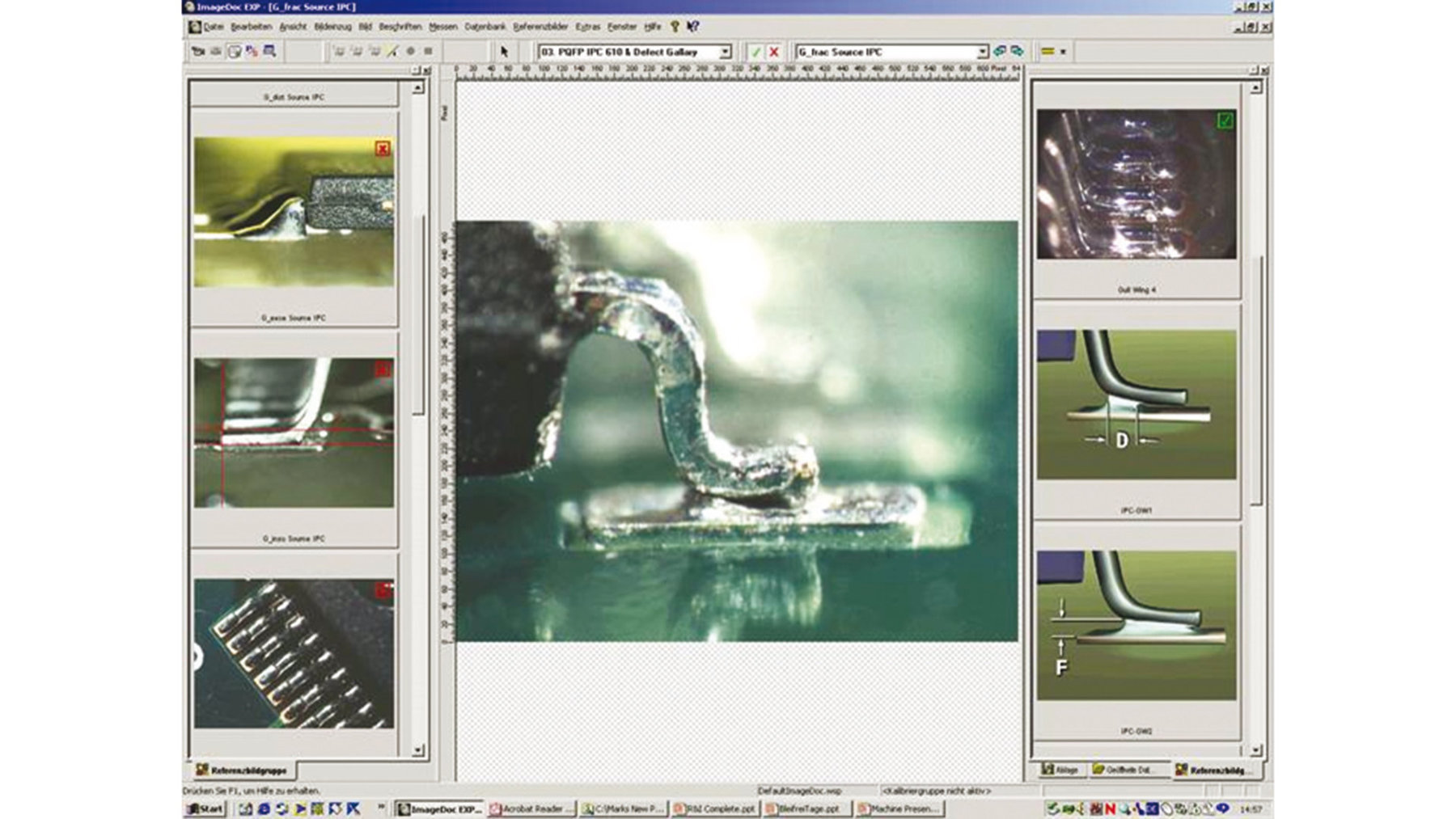

- Inklusive Ersa ImageDoc v3 Inspektionssoftware (Basisversion)

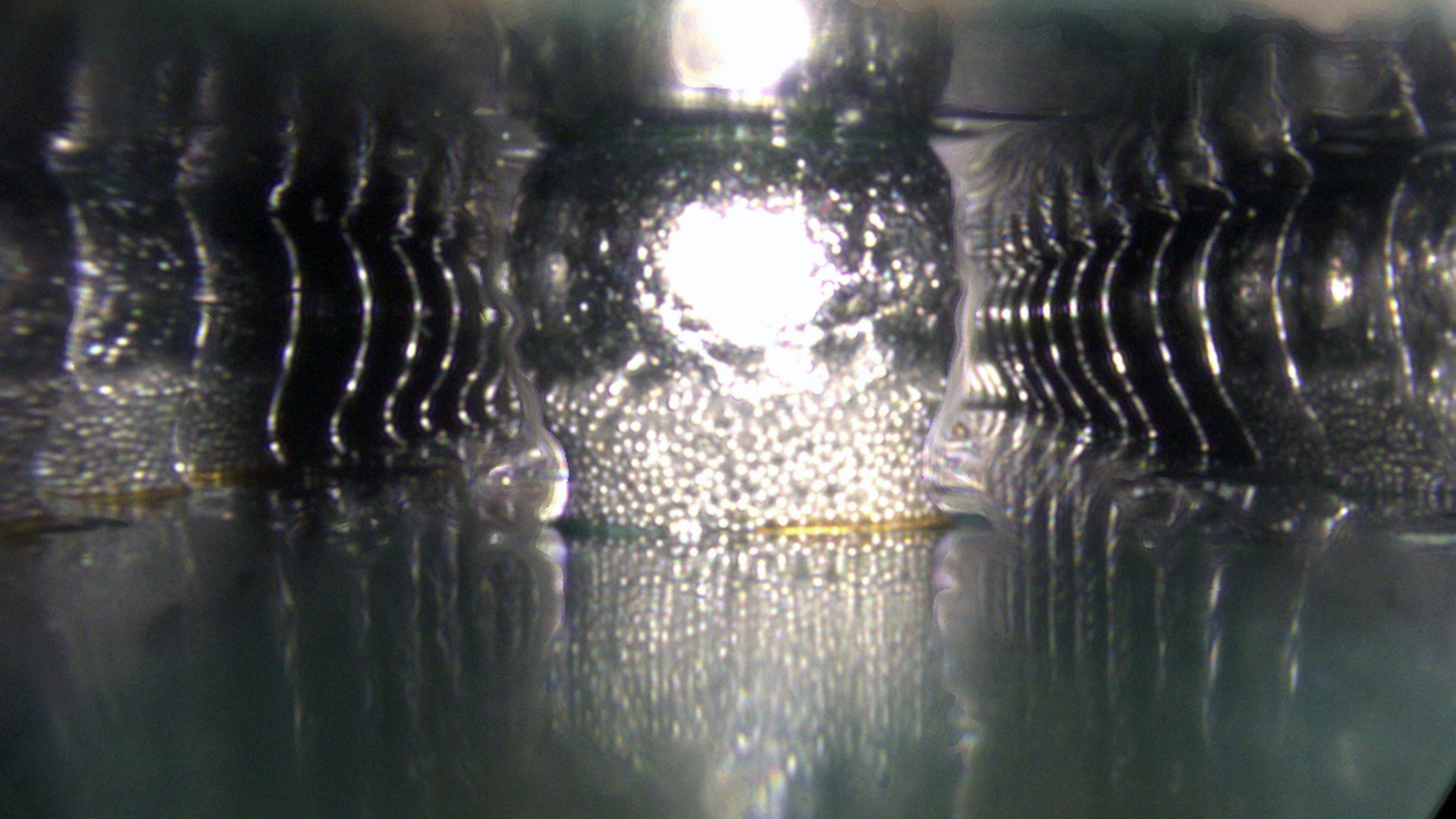

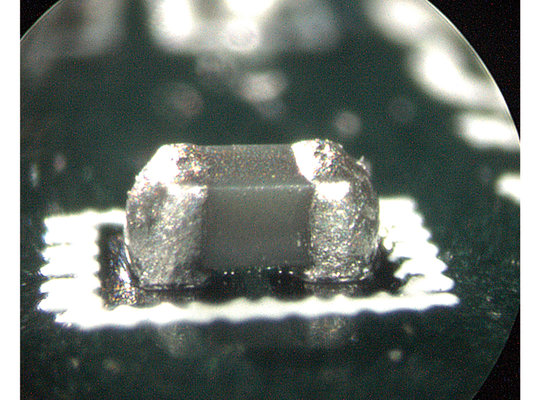

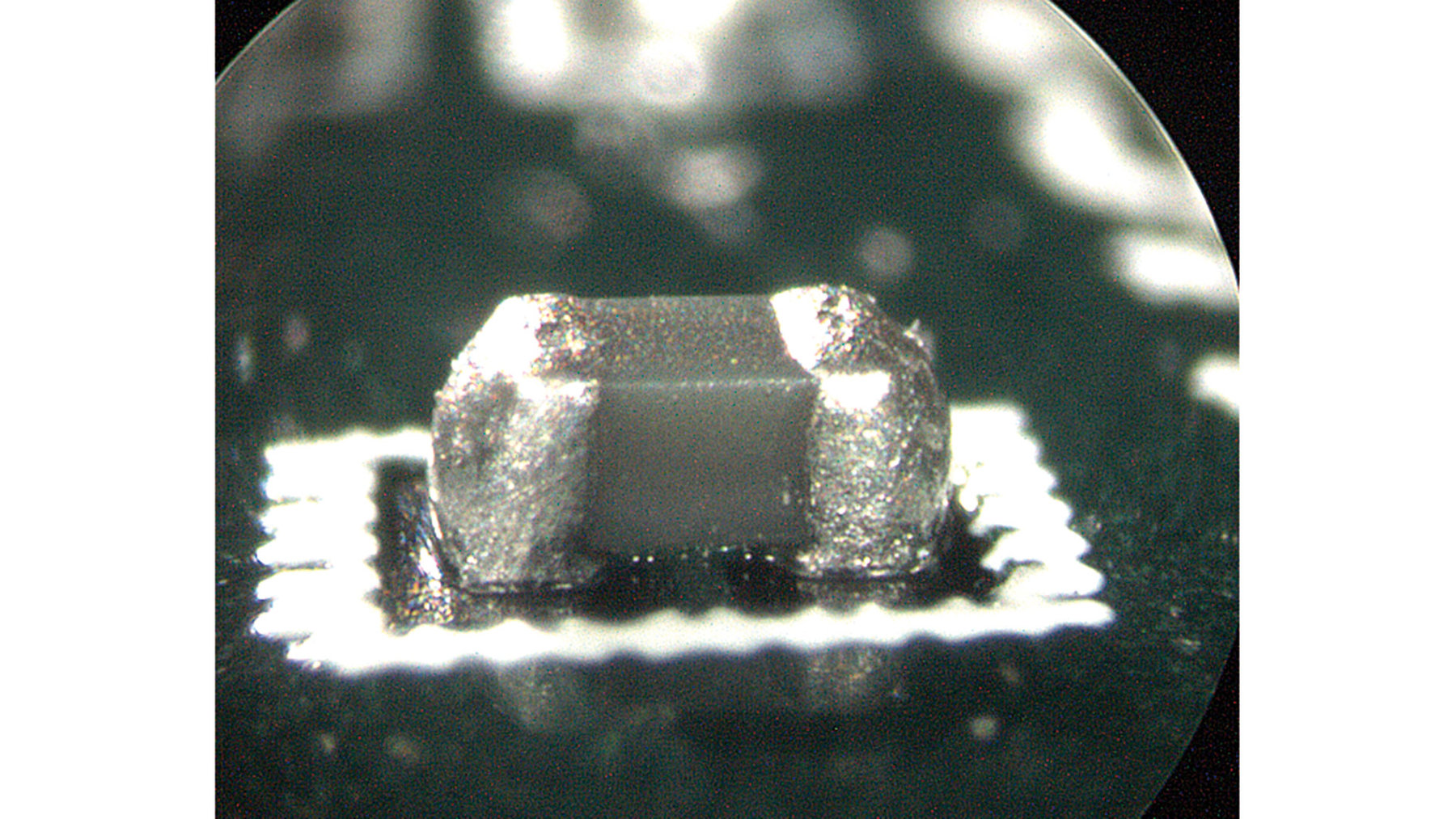

Anwendungen ERSASCOPE XErsa Optische Inspektion
ERSASCOPE XErsa Optische Inspektion
ERSASCOPE Stativ
Abmessungen (BxTxH) in mm:
480 x 550 x 400
Gewicht in kg:
ca. 9
Ausführung:
Aluminium, Edelstahl, Kunststoff, höhenverstellbar, schwenkbar, ausziehbar; Z-Achse mit Feinverstellung und Aufnahme für Basis-Kameraeinheit
Ausführung antistatisch (j/n):
ja
Anschlüsse:
15 mm für Lichtquelle, Schwanenhals-Lichtleiter mit Lichtpinsel
MOBILE SCOPE Grundgerät
-
1/3" N-MOS Solid-State-Farbbildsensor
-
Auflösung 5.0 MP
-
Abmessungen (LxBxH) in mm: 114 x 36 x 51 (ohne Zuleitung)
-
Gewicht in g: ca. 210
-
Prinzip: integriertes optisches System mit eingebauter Kamera und LED-Lichtquelle
-
Ausführung: Kunststoff, Einbaulinse 3 mm Bildfeld, Lichtregler integriert (Lichterzeugung in Optiken)
-
Lichtregelung: Potentiometer (0-100%)
-
Fokuseinstellung: integrierter Fokusring an den Optiken
-
Anschlüsse: USB 2.0 (USB-A, Länge 2,5 m), Anschlussflansch für MOBILE SCOPE Optiken

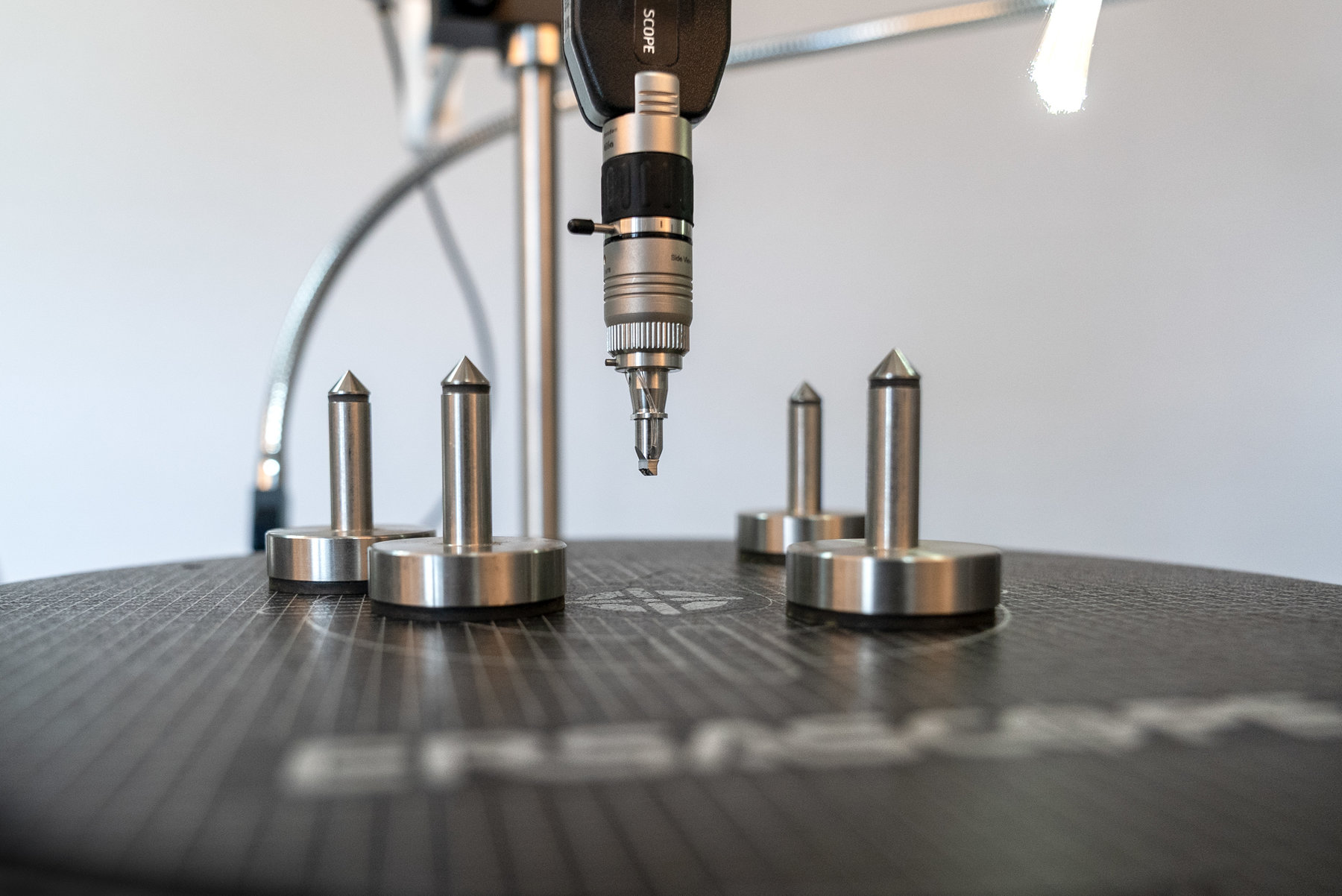

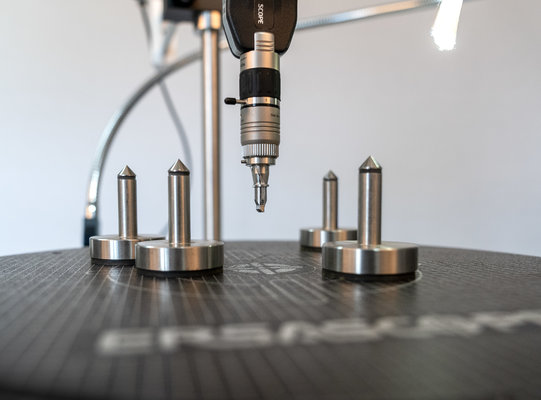

X/Y-Inspektionstisch
… mit Feinverstellung und 4 Leiterplattenfüßen
- Durchmesser 320 mm
- Gewicht in kg: ca. 5
LED-Lichtquelle
- ... regelbar
- Abmessungen (B x H x T) ca. 170 x 196 x 98 mm
- Gewicht in kg: ca. 2,1
