VERSAPRINT 2 ELITE plus Ersa Schablonendruck
Idealer Drucker für die Linienproduktion ohne 100%-Inspektion
Der Ersa Schablonendrucker VERSAPRINT 2 ELITE plus eignet sich perfekt für Linienfertigung, wenn eine 100%-Inspektion nicht gebraucht wird - z.B. weil bereits ein SPI-System in der Linie existiert - und überzeugt durch einfache Bedienung. Ausgerüstet mit einer Flächenkamera mit zwei separaten Kameramodulen. Durch unterschiedliche Beleuchtungsarten sind selbst schwierige Strukturen auf dem Substrat erkennbar.
Anwendungen VERSAPRINT 2 ELITE plusErsa Schablonendruck
VERSAPRINT 2 ELITE plusErsa Videos

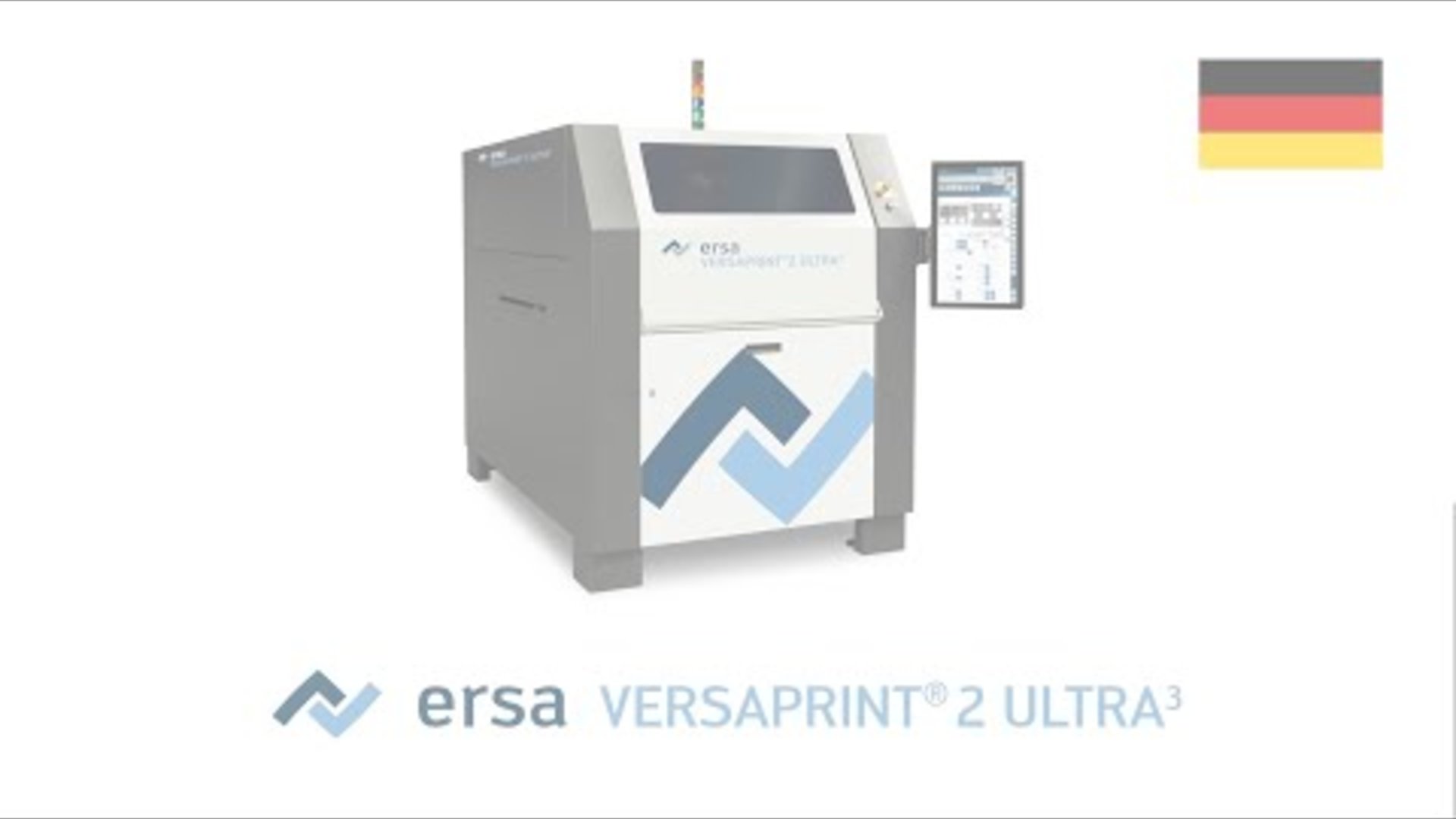

Ersa Schablonendrucker – VERSAPRINT 2 Ultra³ – Produktvideo
Ersa Schablonendrucker – VERSAPRINT 2 Ultra³ – Produktvideo
VERSAPRINT 2 ELITE plusErsa Schablonendruck
Technische Daten
Substratgröße (X x Y):
mind. 50 x 50 mm, max. 680 x 500 mm (Prüfbereich 550 x 500 mm)
Optionaler Schablonenreiniger: 680 x 500 mm:
Substratdicke: 0,5-6 mm:
Bauteilabstand:
bis zu 35 mm
Schablonengröße:
mind. 450 x 450 mm, max. 737 x 737 mm ohne Werkzeug einstellbar
Druckkopf:
zwei unabhängige Rakelköpfe mit kontinuierlicher Rakelkraftregelung, Rakeltiefenanschlag und Pendelbegrenzung
Rakelkraft: 0-230 N:
Kamera:
3D-Zeilenkamera zur Ausrichtung und Inspektion von Substrat und Schablone
Wiederholgenauigkeit:
+/-12,5 µm @ 6 Sigma
Druckgenauigkeit:
+/-25 µm @ 6 sigma
Zykluszeit:
10 s + Druck
Einrichtzeit:
unter 10 min
Produktumstellung:
unter 2 min
Grafische Benutzeroberfläche:
Touchscreen
