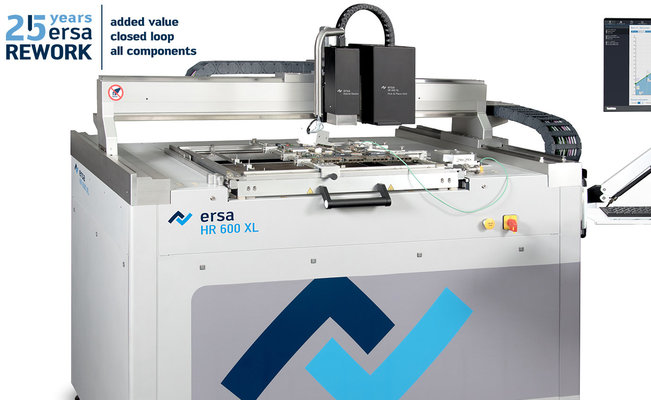

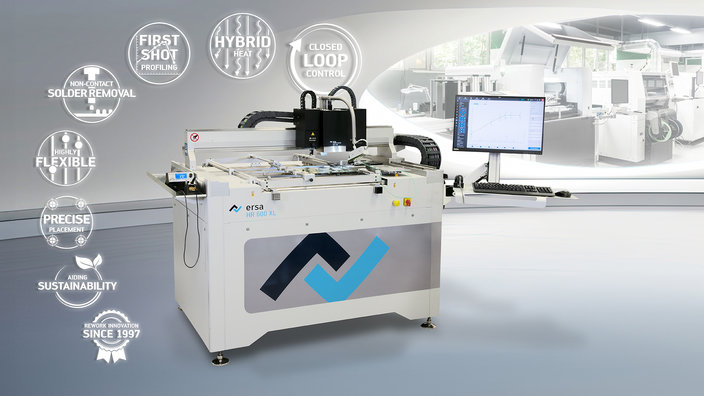

Automatische Reparatur komplexer Baugruppen bis 625 x 625 mm

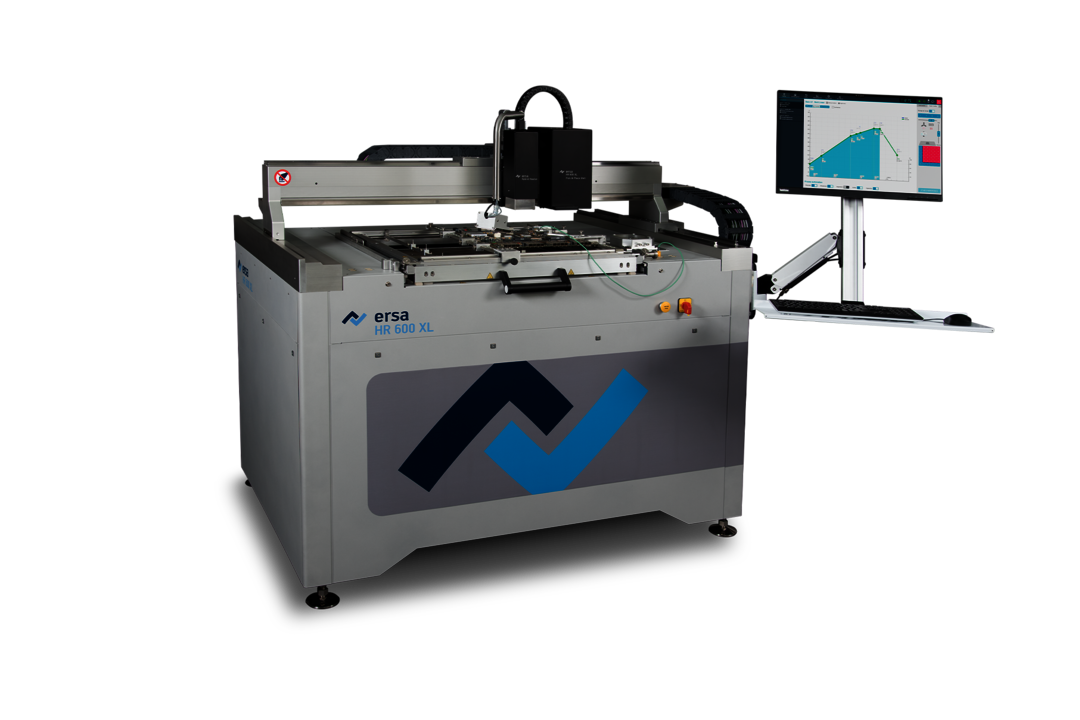

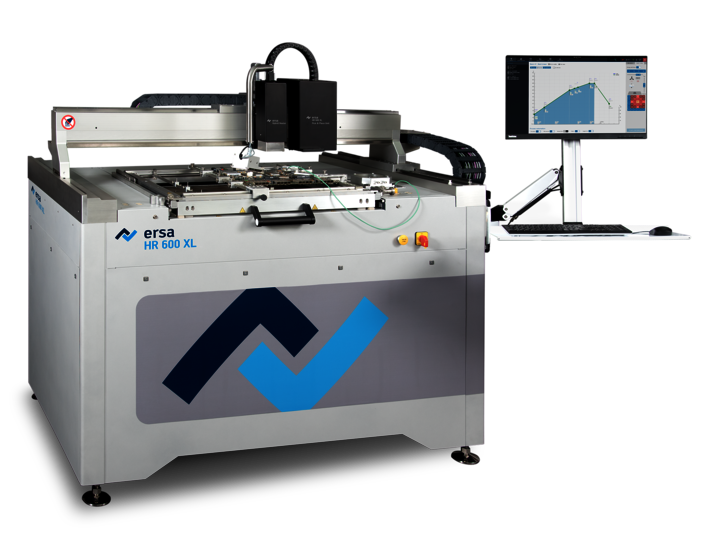

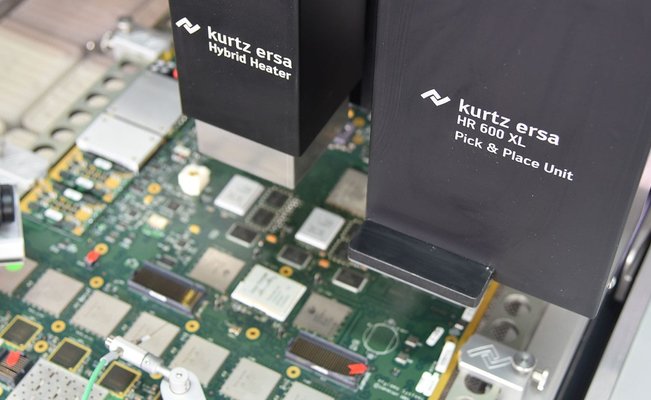

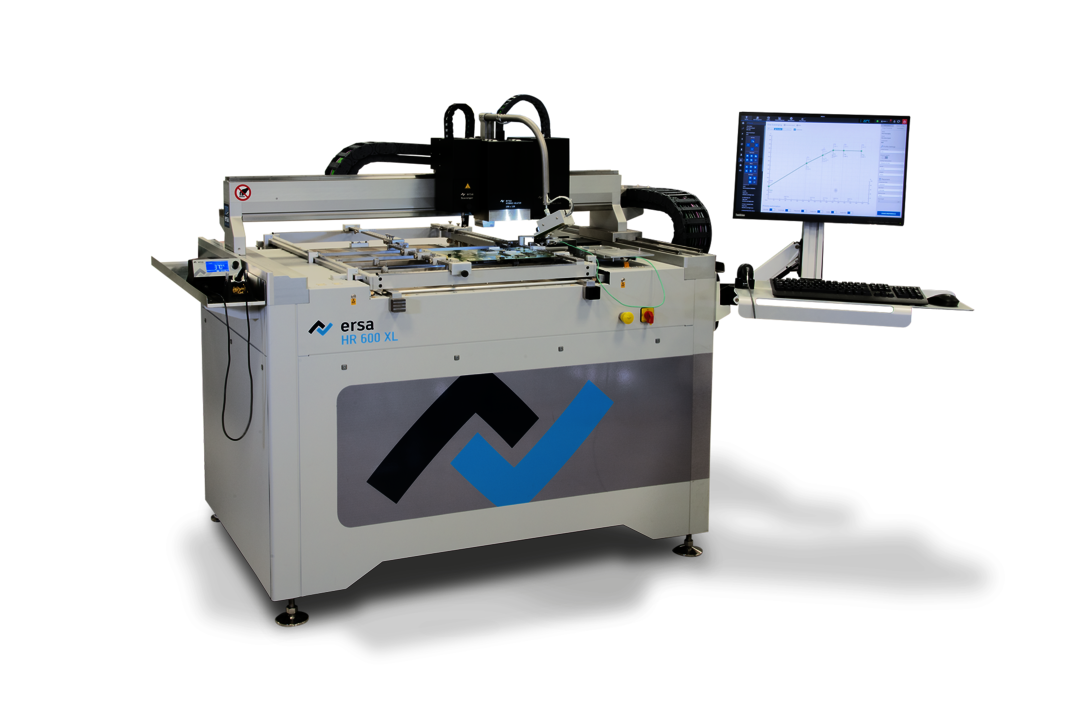

Das Ersa HR 600 XL wurde für große Leiterplatten-Formate entwickelt - damit lassen sich ebenso problemlos wie präzise Bauteile bis 60 x 60 mm bearbeiten. Mit dem optional verfügbaren XL-Heizkopf können sogar Komponenten bis 150 x 120 mm Kantenlänge verarbeitet werden.

1/2

Ersa Rework / Scavenger

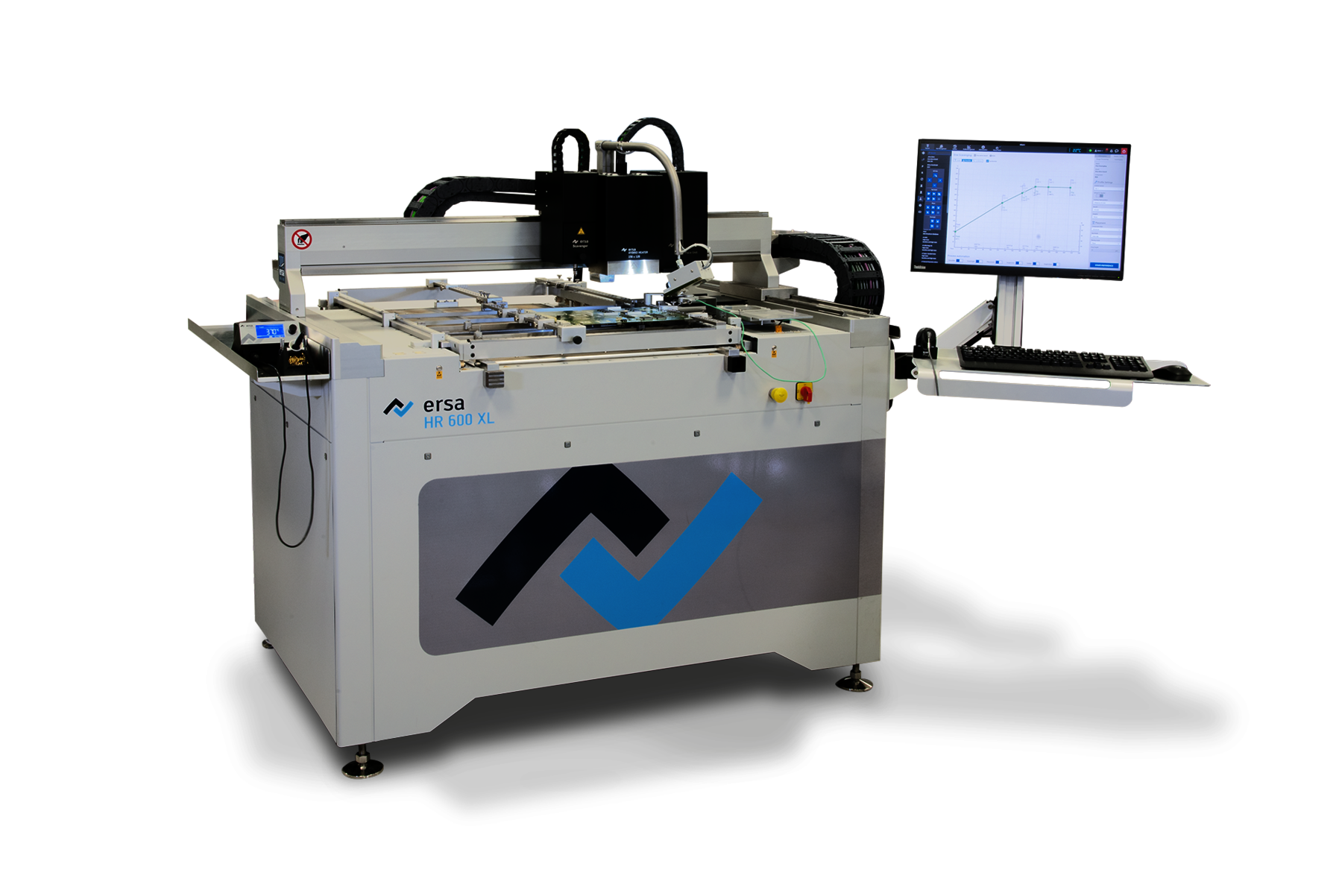

HR 600 XL: Restlot-Entfernung automatisch und berührungslos

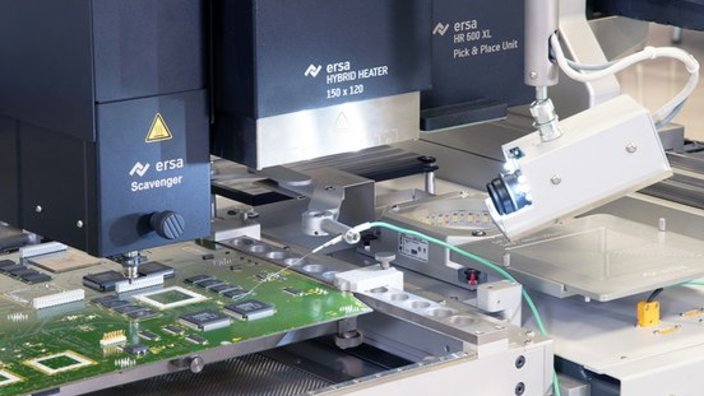

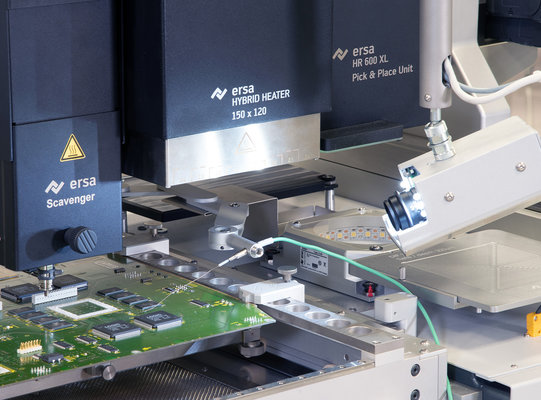

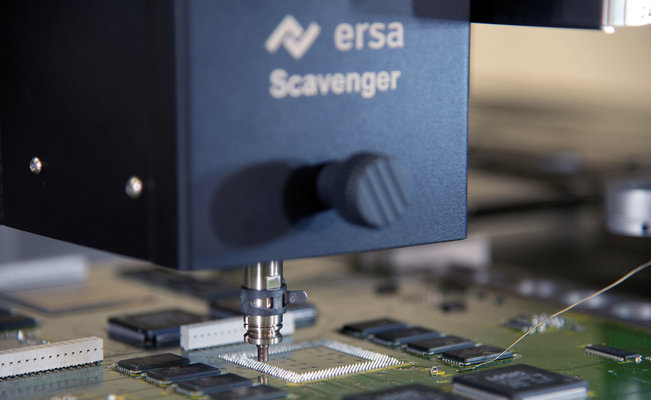

Nach dem Entlöten eines Bauteils ist in der Regel noch Restlot zu entfernen. Mit dem Modul "Auto Scavenger" gibt es dafür jetzt eine voll integrierte Funktionseinheit - unmittelbar nach der Entnahme des Bauteils wird die Saugdüse des Auto Scavenger über die Leiterplatte abgesenkt und das Restlot automatisch und berührungslos entfernt.

HR 600 XL: Restlot-Entfernung automatisch und berührungslos

2/2

Ersa Rework

Auto Scavenger - keine Rüstzeit!

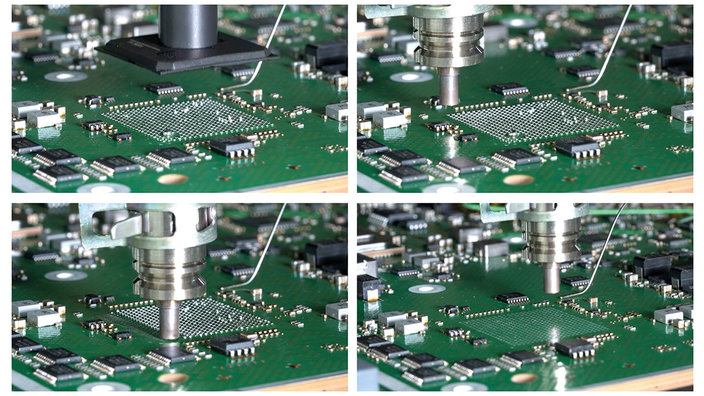

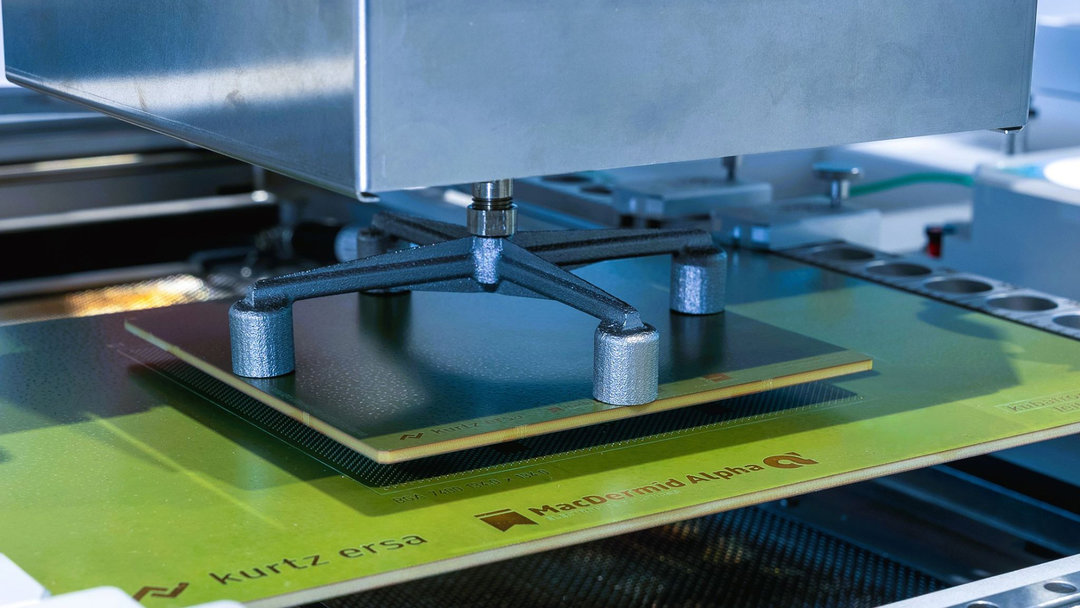

Da der Auto Scavenger ein eigenständiges Modul ist, entfällt für den Anwender die Rüstzeit. Die nebenstehende Bildcollage zeigt den Prozess (v.l.n.r.) vom Beginn mit dem Abheben eines BGA über den Fortschritt der Lotabsaugung bis zur hin zur vollständigen Entfernung des Restlots.

Auto Scavenger - keine Rüstzeit!

Highlights HR 600 XLErsa Rework

  • Hocheffizienter 800 W Hybrid-Heizkopf (optional 2.000 W)
  • Großflächige Matrix-Strahler-Untenheizung mit 25 einzelnen Elementen
  • Prozessüberwachung mit bis zu 8 Thermoelementen

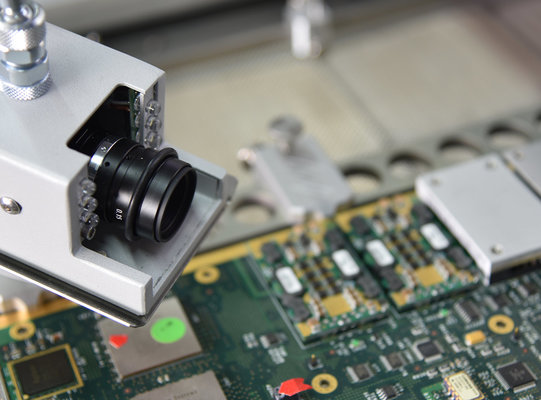

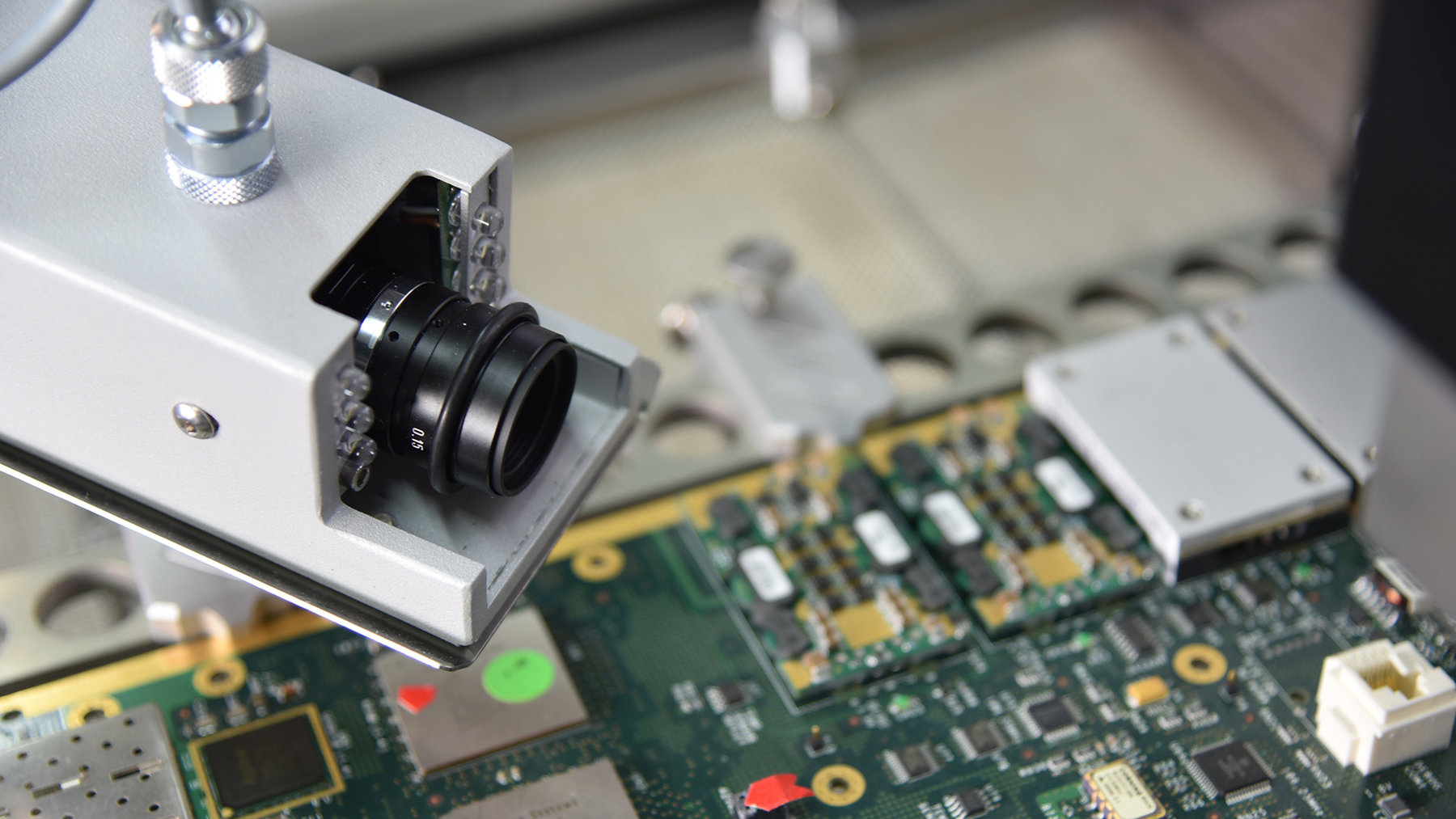

  • Automatische und präzise Bauteilausrichtung mit Hilfe von Bildverarbeitung
  • Hochgenaues, motorisches Achssystem zur Bauteilplatzierung (+/- 0,025 mm)

Vorteile HR 600 XLHR 600 XL

  • Garantiert nutzerunabhängig reproduzierbare Reparatur-Ergebnisse
  • Prozesssteuerung und -dokumentation über Bediensoftware HRSoft 2
  • Vollauatomatischer oder teilautomatischer Betrieb
  • Geeignet für die Verwendung der Dip&Print Station

Anwendungen HR 600 XLErsa Rework

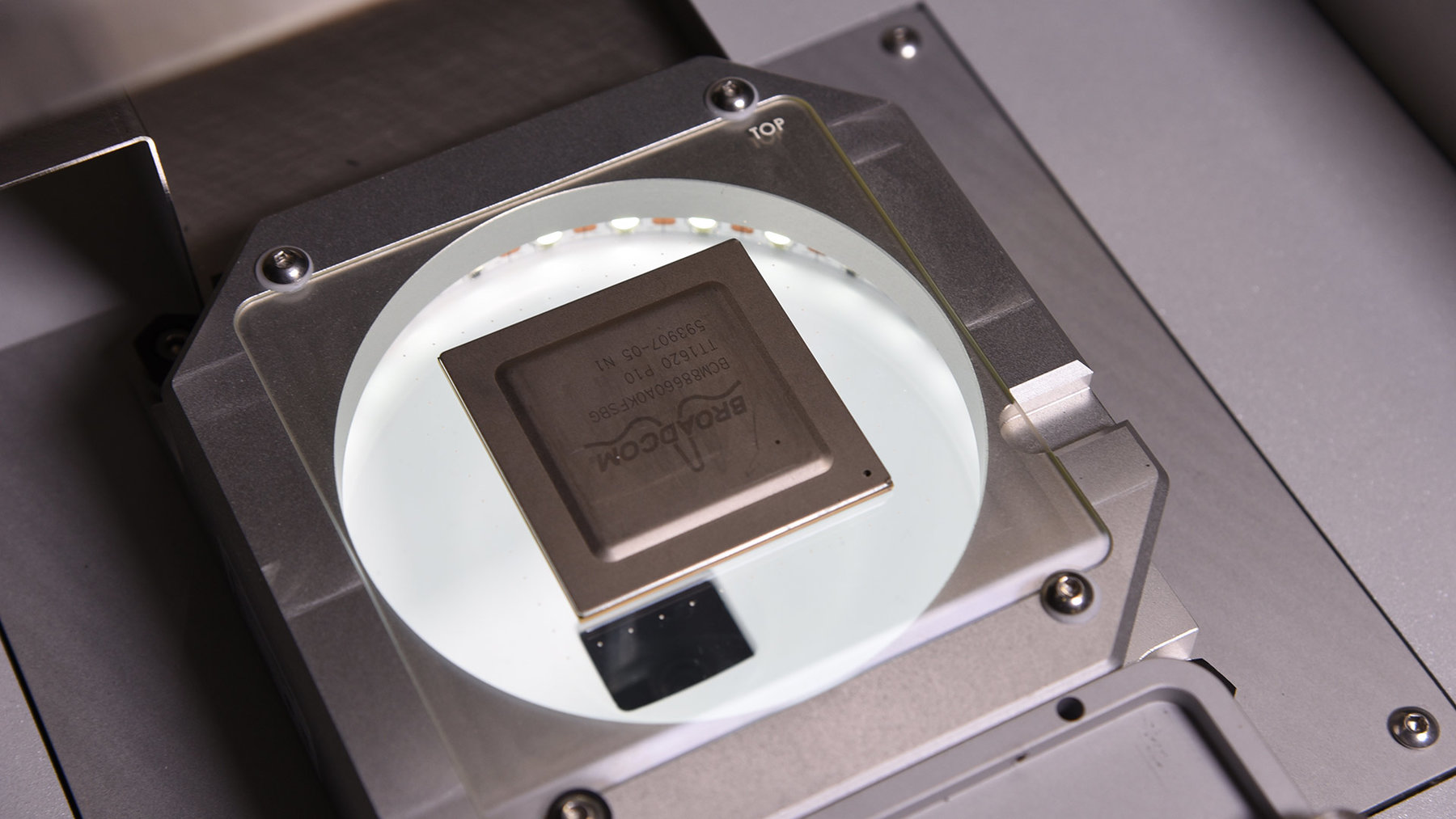

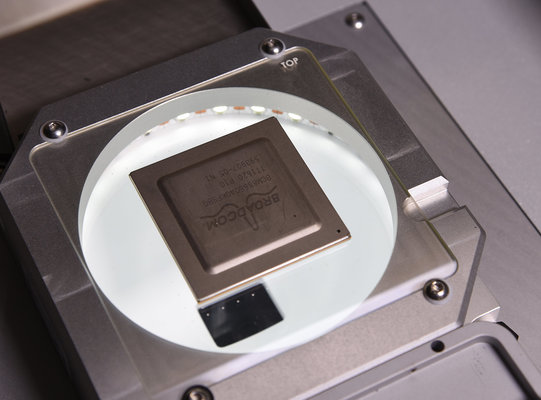

Metallisches BGA auf der Lichtkuppel
Live-Prozessüberwachung mit dem HR 600 XL
Automatische Bearbeitung großer Baugruppen

HR 600 XLErsa Videos

Ersa Rework System – HR 600 XL – Produktvideo

Ersa HR 600 XL - die ultimative Lösung zur professionellen Reparatur von großen Platinen bis 24 x 24 Zoll. Höchste Flexibilität und Automatisierung inklusive.

HR 600 XLErsa Rework

Wertschöpfung erhalten

Mit der Technologie der Ersa Rework-Systeme wird die Wertschöpfung der Elektronikfertigung nachhaltig gesichert:

  • schonende Heiztechnologie
  • sensorgeführte Lötprozesse
  • kontaktlose Restlotentfernung
  • präzise Bauteilplatzierung
  • vollständige Prozessdokumentation
  • klare Benutzerführung
Wertschöpfung erhalten
Julian Feder beim Einrichten der Steuerungsbaugruppe am 2. HR 550, das 2024 angeschafft wurde

04/2025

Ersa HR 550 - Rework im Doppelpack
ErsaHandlötenRework
weiterlesen
Das neue High-End-Rework-System HR 600 P mit Scavenger liefert mit höchstem Automatisierungsgrad im umfangreichen Ersa Rework-Portfolio effiziente Baugruppen-Reparatur mit reproduzierbarer Erfolgsquote

11/2024

Nachhaltig produzieren - nachhaltig reparieren
Rework
weiterlesen

02/2024

Pioneer in Analog, Leader in Digital
Rework
weiterlesen

HR 600 XLErsa Rework

Technische Daten

Abmessungen (BxTxH) in mm:
2.250 x 1.700 x 1.650 mit Monitorhalter
Standfläche:
1.691 x 1.180 mm
Gewicht in kg:
ca. 312
Ausführung antistatisch (j/n):
ja
Nennleistung in W:
16 kW, optional 16 kW + 15 kW (erweiterte Untenheizung)
Nennspannung in V AC:
3 x 400 VAC, 50-60 Hz, 30 A
Oberheizung:
Hybrid-Strahler 60 x 60 mm (0,8 kW), optional bis 150 x 120 mm (2,8 kW)
Untenheizung:
IR-Strahler 625 x 625 mm (25 x 600 W), optional 625 x 1250 mm (50 x 600 W)
Leiterplattengröße in mm:
bis 625 x 625 mm, optional bis 625 x 1250 mm
Leiterplatten-Dicke:
bis 10 mm
Bauteilgröße in mm:
von 0,5 x 0,5 bis 60 x 60, optional 0,2 x 0,4 (01005) bis 150 x 120 mm
Messkanäle:
8 x K-Typ, 1 x VTC
Bediensoftware:
HRSoft 2 - geeignet für Windows 8, 10 und Windows 11
Prüfzeichen:
CE, optional UL
Platzierkamera oben:
5 MP GigE Farbkamera, Sichtfeld 60 x 60 mm
Platzierkamera unten:
5 MP GigE Monochrom Kamera, Sichtfeld 60 x 60 mm
Druckluftanschluss:
6-10 bar (ölfrei). ¼ Zoll Schnellkupplung
Luftmenge Kühlung:
ca. 110 l/min (@ 6 bar)
Option:
Reflow-Prozesskamera: 5 MP GigE Farbkamera, 25 mm Brennweite; Beleuchtung: 2 x LED-Licht

Empfohlenes Zubehör

Art.-Nr.:
Beschreibung
0HR610XL:
Ersa Reflow-Prozesskamera für HR 600 XL zur Beobachtung des Lötprozesses
0IR6500-37:
AccuTC Sensor ohne Befestigung K-Typ für den zweiten Messkanal
0HR645:
AccuTC 2.0 Thermoelement K-Typ, für den zweiten Messkanal
0IR4510-02:
Thermofühlerleitung K-Typ, für den zweiten Messkanal
Dip&Print Station (0PR100):
Gut vorbereitet: definierter Flussmittel- oder Lotpastenauftrag beim Rework)
0IR6500-01:
AccuTC Thermoelement

Bestellinformation

Art.-Nr.:
Beschreibung
0HR600XL:
Ersa HR 600 XL mit Obenheizung 60 x 60 mm
0HR600XL-L:
Ersa HR 600 XL mit Obenheizung 150 x 80 mm
0SC600:
SC 600 - automatische Restlotentfernung
0HR610XL:
Reflow-Prozesskamera für HR 600 XL
0PR100:
Dip&Print Station
Weitere Systemkonfigurationen auf Anfrage
Bestellinformation

Verwandte ProdukteErsa Rework

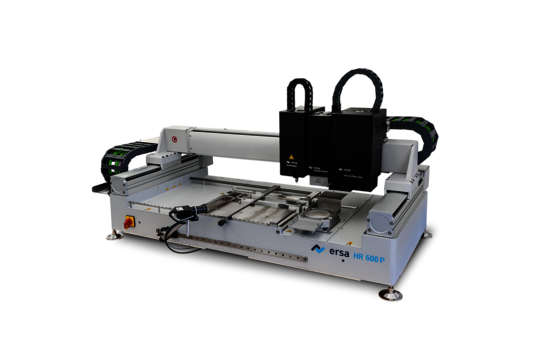

HR 600P

HR 600P

Automatische Reparatur mittelgroßer Baugruppen

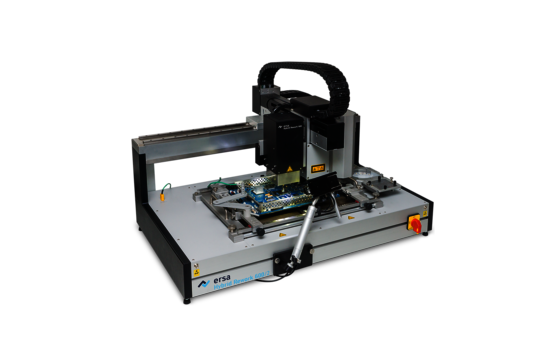

HR 600/2
