Automatisches Entlöten, Platzieren und Einlöten von SMT-Bauteilen

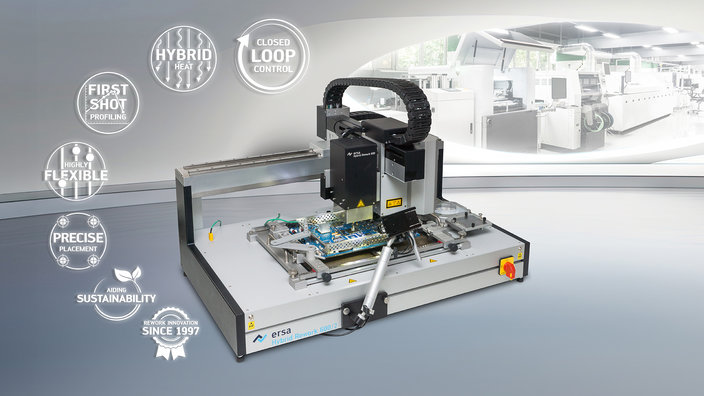

Das Hybrid-Rework-System HR 600/2 setzt Maßstäbe bei der automatisierten Bearbeitung von Baugruppen. Flexibel, effizient, automatisiert, prozesssicher!

Ersa Rework-Systeme

HR 600/2: Baugruppen-Reparatur smart gedacht

Reparieren statt wegwerfen lohnt sich doppelt - ob bei großen oder kleinen Baugruppen. Braugruppenreparatur mit Ersa Rework-Systemen spart Kosten und hilft der Umwelt. Kontaktieren Sie uns und erfahren Sie mehr!

HR 600/2: Baugruppen-Reparatur smart gedacht

Highlights HR 600/2Ersa Rework

  • Hocheffizienter 800-W-Hybrid-Heizkopf
  • Homogene, großflächige IR-Untenheizung mit drei Heizzonen à 800 W
  • Automatische und präzise Bauteilausrichtung mit Hilfe von Bildverarbeitung
  • Hochgenaues, motorisches Achssystem zur Bauteilplatzierung (+/- 0,025 mm)
  • Garantiert nutzerunabhängig reproduzierbare Reparatur-Ergebnisse
  • Prozesssteuerung und -dokumentation über die Bediensoftware HRSoft

Vorteile HR 600/2Ersa Rework

Mit der Technologie der Ersa Rework-Systeme wird die Wertschöpfung der Elektronikfertigung nachhaltig gesichert:

  • schonende Heiztechnologie
  • sensorgeführte Lötprozesse
  • präzise Bauteilplatzierung
  • vollständige Prozessdokumentation
  • klare Benutzerführung

Anwendungen HR 600/2Ersa Rework

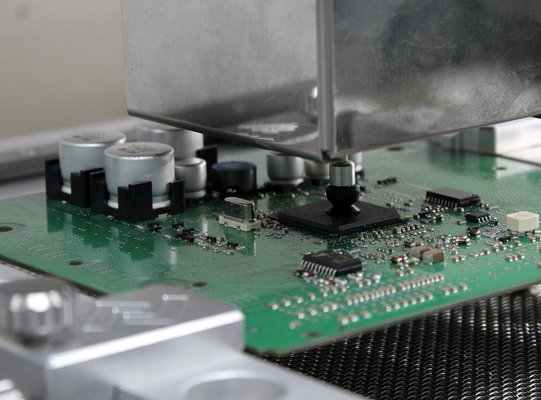

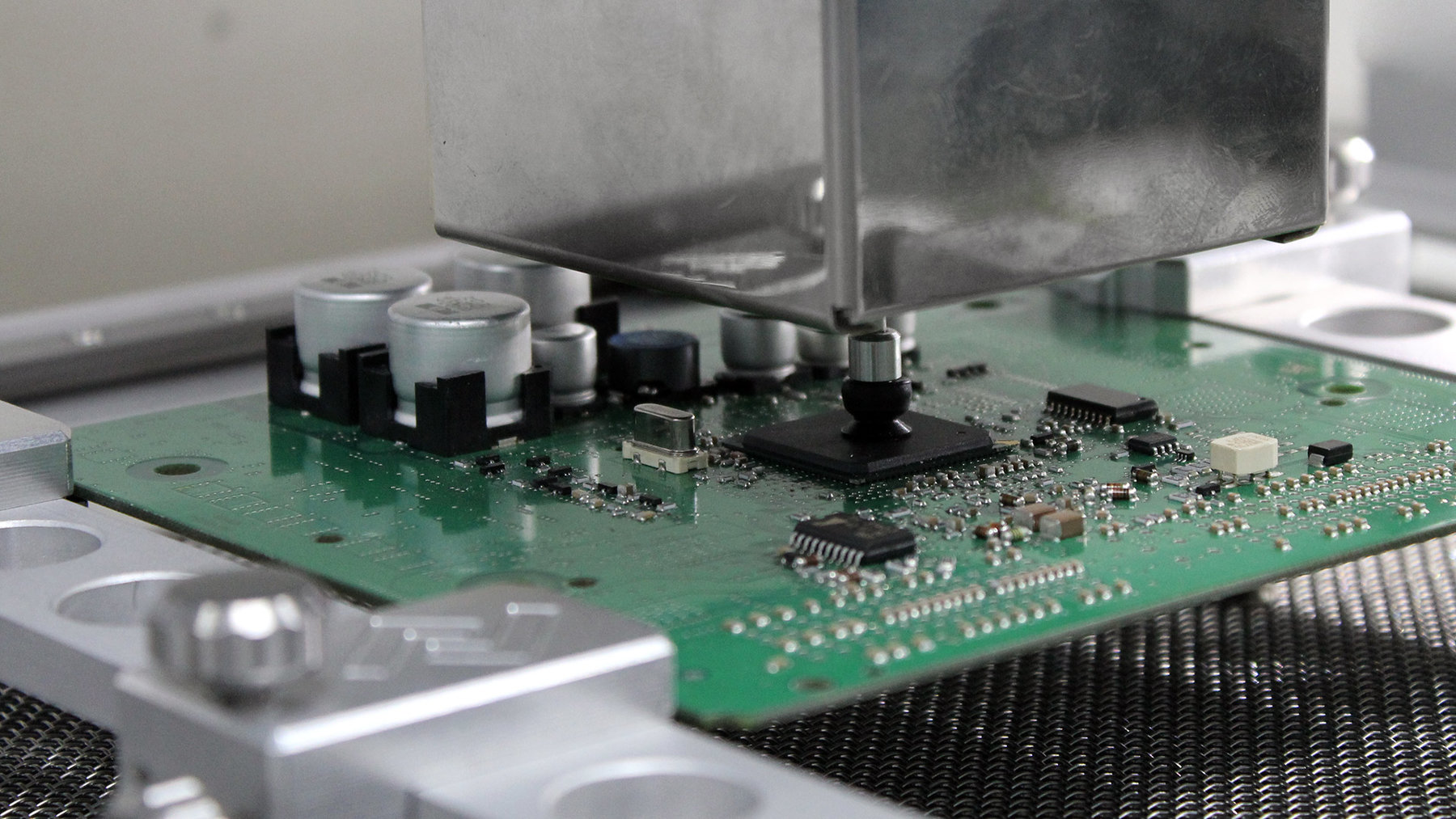

Automatisches Entlöten
Automat. Bauteilplatzierung

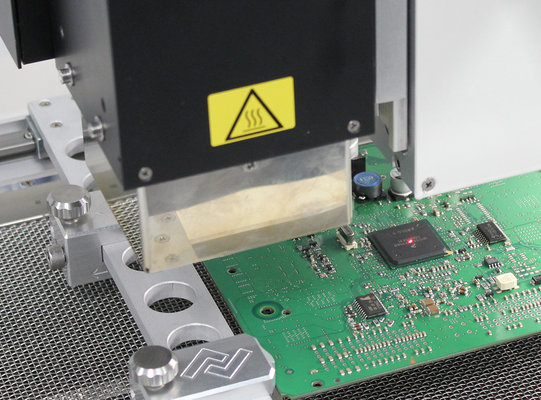

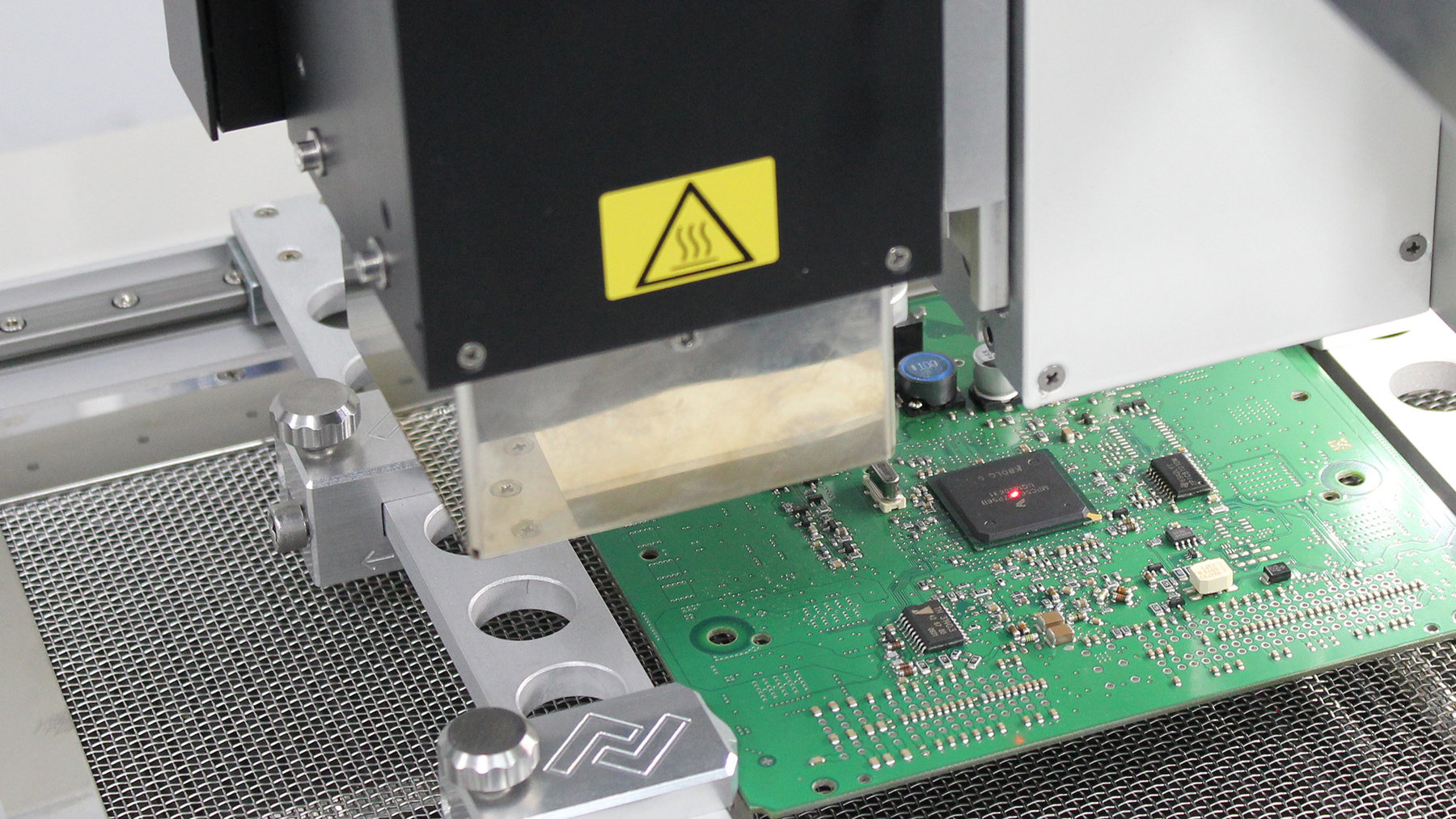

Lasermarkierung Zielposition

HR 600/2Ersa Videos

Ersa Rework System – HR 600/2 – Produktvideo

Ersa Rework System – HR 600/2 – Produktvideo

Ersa One Click Rework – HR 600/2 – Trailer

Ersa One Click Rework – HR 600/2 – Trailer

Ersa Success StoriesHR 600/2

Julian Feder beim Einrichten der Steuerungsbaugruppe am 2. HR 550, das 2024 angeschafft wurde

04/2025

Ersa HR 550 - Rework im Doppelpack
ErsaHandlötenRework
weiterlesen
Das neue High-End-Rework-System HR 600 P mit Scavenger liefert mit höchstem Automatisierungsgrad im umfangreichen Ersa Rework-Portfolio effiziente Baugruppen-Reparatur mit reproduzierbarer Erfolgsquote

11/2024

Nachhaltig produzieren - nachhaltig reparieren
Rework
weiterlesen

02/2024

Pioneer in Analog, Leader in Digital
Rework
weiterlesen

HR 600/2Ersa Rework

Technische Daten

  • Abmessungen (BxTxH) in mm: 850 x 660 x 620

  • Gewicht in kg: 57

  • Ausführung antistatisch (j/n): ja

  • Nennleistung in W: 3.200

  • Nennspannung in V AC: 220 V - 240 VAC, 50-60 Hz, 16 A

  • Oberheizung: Hybrid-Strahler (2 x 400 W), 60 x 60 mm

  • Untenheizung: IR-Strahler (3 x 800 W), 380 x 250 mm

  • Leiterplattengröße in mm: bis 390 x 300 (+x), bis 535 x 300 (+x); (0HR600/2L)

  • Bauteilgröße in mm: von 1 x 1 bis 50 x 50

  • Bediensoftware: HRSoft - geeignet für Windows 8, 10 und Windows 11

  • Prüfzeichen: CE

  • Platzierkamera oben: 1,3 MP USB 2.0 Farbkamera, Sichtfeld 60 x 60 mm

  • Platzierkamera unten: 1,3 MP USB2.0 Monochrom Kamera, Sichtfeld 60 x 60 mm

  • Druckluftanschluss: 6-10 bar (ölfrei). ¼ Zoll Schnellkupplung

  • Luftmenge Kühlung: ca. 65 l/min (@ 6 bar)

  • Option: Reflow-Prozesskamera: 10 MP CMOS USB-Farbkamera, 25 mm Brennweite; Beleuchtung: 2x LED Punktlicht, regelbar

Empfohlenes Zubehör

Art.-Nr.:
Beschreibung
0HR610P:
Ersa Reflow-Prozesskamera für HR 600/2 zur Beobachtung des Lötprozesses
0IR6500-37:
AccuTC Sensor ohne Befestigung K-Typ für den zweiten Messkanal
0HR645:
AccuTC 2.0 Thermoelement K-Typ, für den zweiten Messkanal
0IR4510-02:
Thermofühlerleitung K-Typ, für den zweiten Messkanal
0HR640:
TE-Halter für HR 600/3P passend für AccuTC und AccuTC 2.0
0HR635:
LP-Halter HR 600/2 (groß) für Platinengröße bis 300 x 535 mm
0IR5500-40+0IR4520-07:
Mikrosauger Typ 0510 Metallmikrosauger 0,9 mm mit Silikonsaugnapf 1 mm

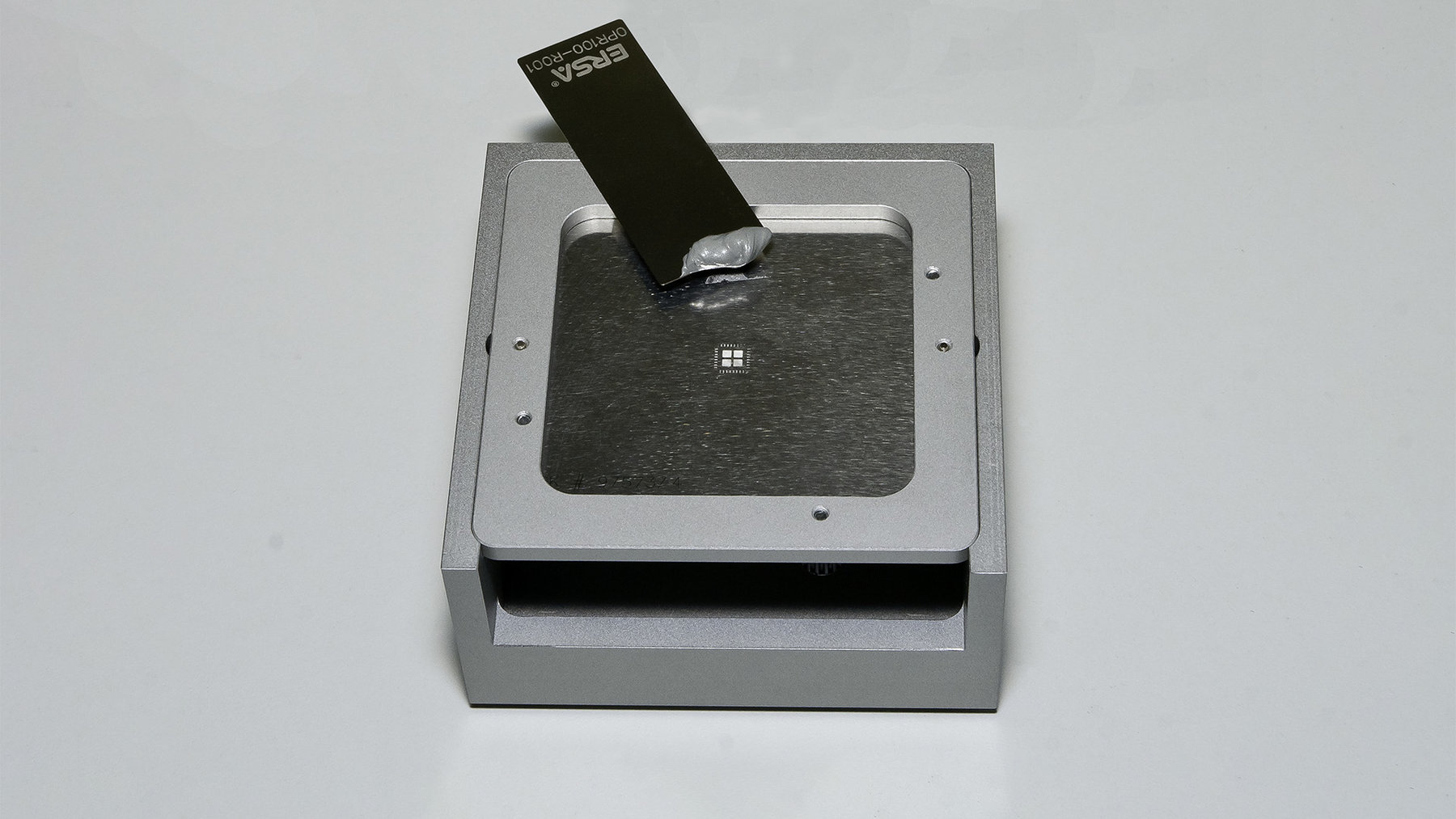

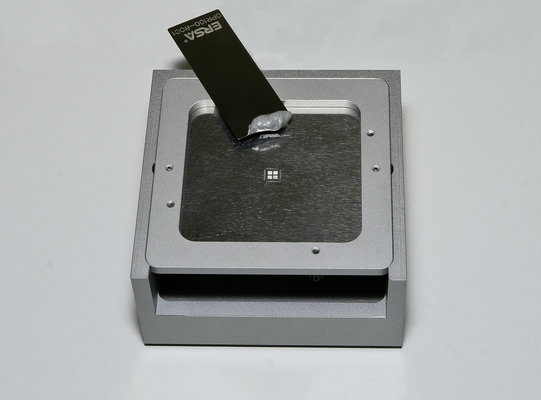

Dip&Print Station (0PR100):
Gut vorbereitet: definierter Flussmittel- oder Lotpastenauftrag beim Rework
0IR6500-01:
AccuTC Thermoelement

Verfügbare Varianten

Art.-Nr.:
Beschreibung
0HR600/2:
HR 600/2 Hybrid Rework System
0HR600/2BHL:
HR 600/2 Hybrid Rework System mit abgesenkter Untenheizung
0HR600/2L:
HR 600/2 mit Leiterplattenhalter 535 x 300 mm (+x)
0HR600/2LBHL:
HR 600/2 mit Leiterplattenhalter 535 x 300 mm (+x) und abgesenkter Untenheizung

Bestellinformation

Art.-Nr.:
Beschreibung
0HR600/2:
Ersa HR 600/2 mit Leiterplattenhalter 390 x 300 mm (+x)
0HR600/2BHL:
Ersa HR 600/2 mit Leiterplattenhalter 290 x 300 mm (+x) und abgesenkter Untenheizung
0HR600/2L:
Ersa HR 600/2 mit Leiterplattenhalter 535 x 300 mm (+x) und abgesenkter Untenheizung
0HR610P:
Reflow-Prozeskamera (RPC) für HR 600/23
0PR100:
Dip&Print Station, komplett
Weitere Systemkonfigurationen auf Anfrage
