Groß und flexibel: geführtes Rework für große Boards bis 530 x 610 mm

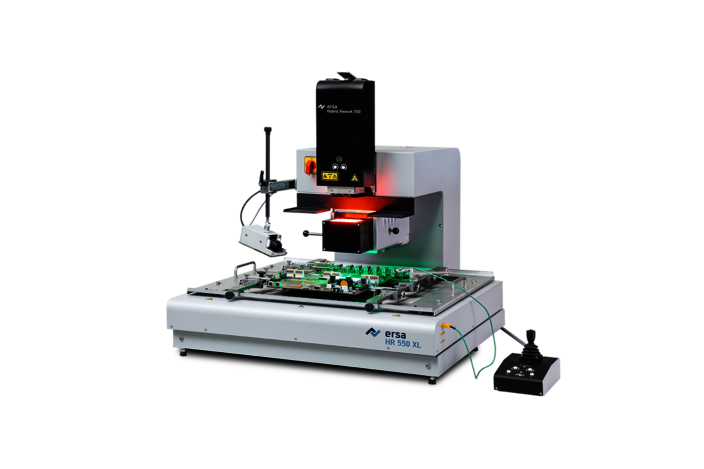

Mit dem HR 550 XL präsentiert Ersa ein halbautomatisches Gerät für große Baugruppen bis ca. 530 x 610 mm - ein echtes Leistungspaket mit acht Untenstrahler-Heizzonen, motorischer X/Y-Feinverstellung und Bauteilrotation. Das System eignet sich für Industrie & Leistungselektronik sowie großformatige Platinen und ist besonders attraktiv für Dienstleister.

Highlights HR 550 XLErsa Rework

  • 1.800 W Hybrid-Hochleistung-Heizelement

  • Vollflächige 6.400 W IR-Untenheizung

  • Hochauflösende Kameras für Platzierung und Prozessbeobachtung

  • Computerunterstützte Bauteilausrichtung, digitale "Split-Optik"

  • Ergonomisch optimale Systembedienung

  • Moderne, benutzerfreundliche Bediensoftware

Ersa Rework / HR 550 XL

Mit der Technologie der Ersa Rework-Systeme wird die Wertschöpfung der Elektronikfertigung nachhaltig gesichert:

  • schonende Heiztechnologie
  • sensorgeführte Lötprozesse
  • kontaktlose Restlotentfernung
  • präzise Bauteilplatzierung
  • vollständige Prozessdokumentation
  • klare Benutzerführung

Anwendungen HR 550 XLErsa Rework

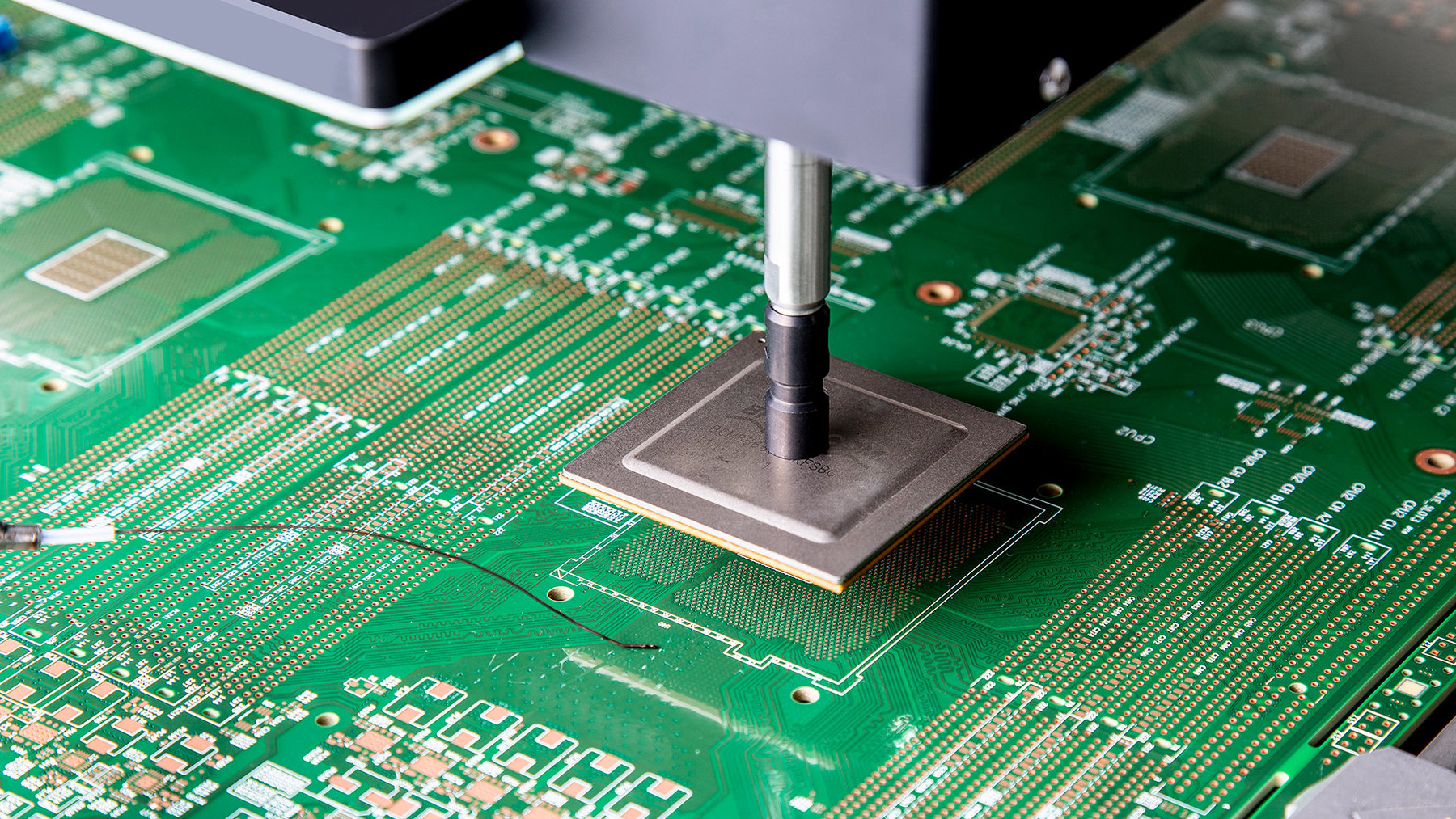

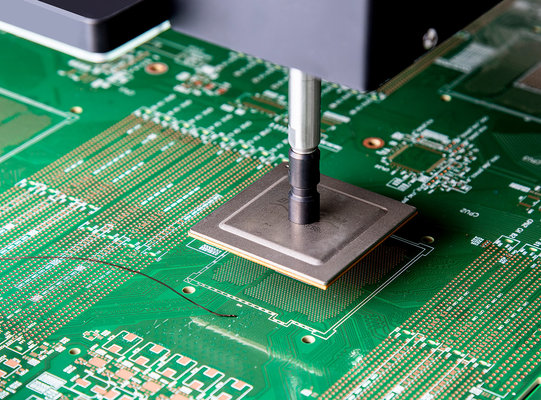

Platzieren eines metallischen BGA

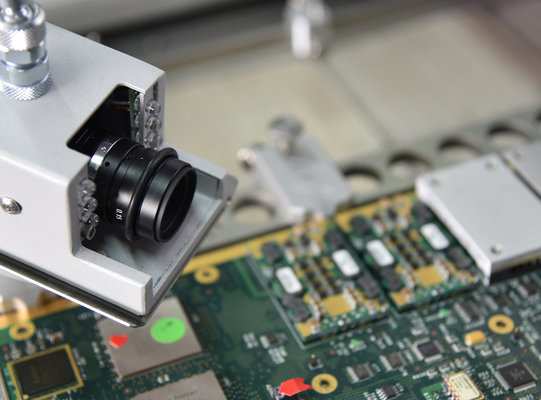

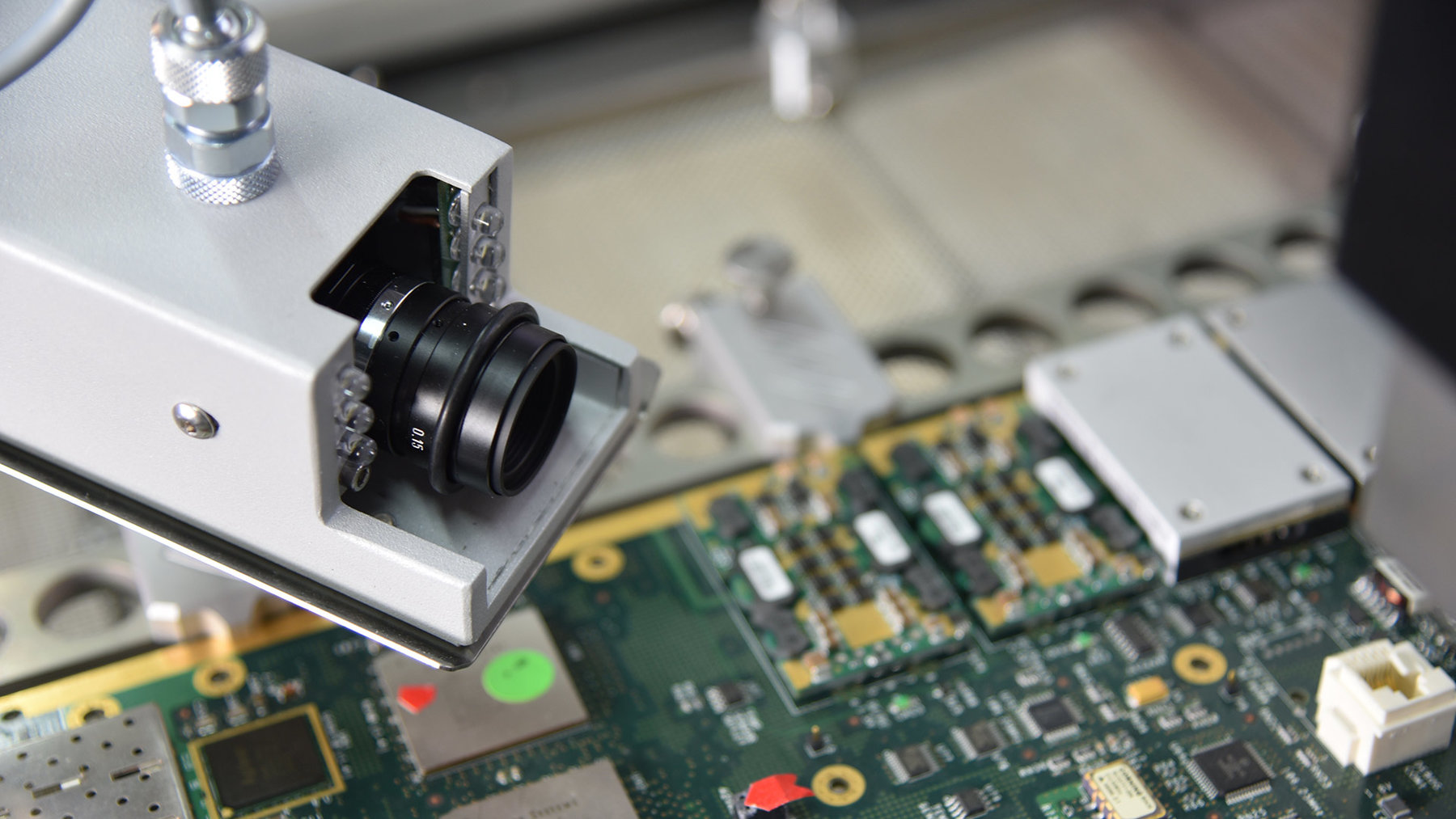

Optionale Reflow-Prozesskamera
HRSoft2 mit integrierter Benutzerführung

HR 550 XLErsa Videos

Ersa Rework System – HR 550 – Produktvideo

Ersa Rework System – HR 550 – Produktvideo

Ersa Guided Rework – HR 550 – Trailer

Ersa Guided Rework – HR 550 – Trailer

Julian Feder beim Einrichten der Steuerungsbaugruppe am 2. HR 550, das 2024 angeschafft wurde

04/2025

Ersa HR 550 - Rework im Doppelpack
ErsaHandlötenRework
weiterlesen

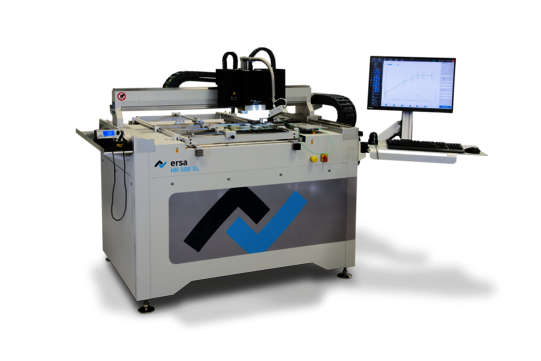

Das neue High-End-Rework-System HR 600 P mit Scavenger liefert mit höchstem Automatisierungsgrad im umfangreichen Ersa Rework-Portfolio effiziente Baugruppen-Reparatur mit reproduzierbarer Erfolgsquote

11/2024

Nachhaltig produzieren - nachhaltig reparieren
Rework
weiterlesen

02/2024

Pioneer in Analog, Leader in Digital
Rework
weiterlesen

HR 550 XLErsa Rework

Technische Daten

  • Abmessungen (BxTxH) in mm: 755 x 930 x 545/747 (Heizkopf unten/oben)

  • Gewicht in kg: 102 kg, inklusive Bedienteil

  • Ausführung antistatisch (j/n): ja

  • Nennleistung in W: 8.200

  • Nennspannung in V AC: 3 x 400 VAC, 50-60 Hz, 16 A

  • Oberheizung: Hybrid-Strahler 900 W Infrarot + 900 W Heißluft, 70 x 70 mm

  • Untenheizung: IR-Strahler (8 x 800 W), 530 x 530 mm

  • Leiterplattengröße in mm: bis 530 x 610 (+x), bis --0 x --0 mm (+x); (0HR550XL-L)

  • Bauteilgröße in mm: von 0,2 x 0,4 (01005) bis 70 x 70

  • Messkanäle: 3x K-Typ, 1 x IRS

  • Positionslaser: Klasse II

  • Bediensoftware: HRSoft 2 - geeignet für Windows 8, 10 und Windows 11

  • Prüfzeichen: CE

  • Platzierkamera oben: 5 MP GigE Farbkamera, Sichtfeld 70 x 70 mm (Weitwinkel), 25 x 33 mm (Tele)

  • Option: Reflow-Prozesskamera: 2,3 MP, CMOS GigE Farbkamera, 25 mm Brennweite, Beleuchtung 2x LED, regelbar

  • Arbeitstiefe: 349 mm (Drehung der Baugruppe ggf. nötig)

  • Arbeitsabstand (typisch): 30-60 mm zu Oberheizung, 35 mm zu Untenheizung

  • Druckluftanschluss: 6-10 bar (ölfrei), ¼ Zoll Schnellkupplung

  • Luftmenge Kühlung: ca. 65 l/min (@ 6 bar)

  • Bauteilrotation sowie x/y-Verstellung motorisch, Tip-Betrieb mit Auflösung kleiner 20 µm

Empfohlenes Zubehör

Art.-Nr.:
Beschreibung
0HR510:
Reflow-Prozesskamera zur Beobachtung von Reflow-Prozessen
0IR6500-37:
AccuTC Sensor ohne Befestigung K-Typ für den zweiten Messkanal
0IR4510-02:
Thermofühlerleitung K-Typ, für den zweiten Messkanal
Dip&Print Station (0PR100):
Gut vorbereitet: definierter Flussmittel- oder Lotpastenauftrag beim Rework
Ersa SCAVENGER (0SC550):
Berührungslose Restlotentfernung für HR 550 und HR 550 XL

Bestellinformation

Art.-Nr.:
Beschreibung
0HR550XL:
Ersa HR 550 XL mit Leiterplattenhalter 610 x 530 mm (+x)
0HR550XLL:
Ersa HR 550 XL mit Leiterplattenhalter 680 x 600 mm (+x)
0HR510:
Reflow-Prozesskamera (RPC) für HR 500, HR 550 und HR 550 XL
0PR100:
Dip&Print Station, komplett
0SC550:
Ersa Scavenger - Restlotentfernungsmodul, geeignet für alle HR 550 und HR 550 XL Rework-Systeme
Übersicht
