Automatisierte Rework-Präzision für beste Ergebnisse

Mit dem HR 600P geht Ersa den nächsten technologischen Schritt in der Professionalisierung und Automatisierung der Reparatur elektronischer Baugruppen. Das solide und hochgenaue Maschinengestell bildet die Grundlage für präzise Bauteilplatzierung und Zuverlässigkeit.

Ersa Rework-Systeme

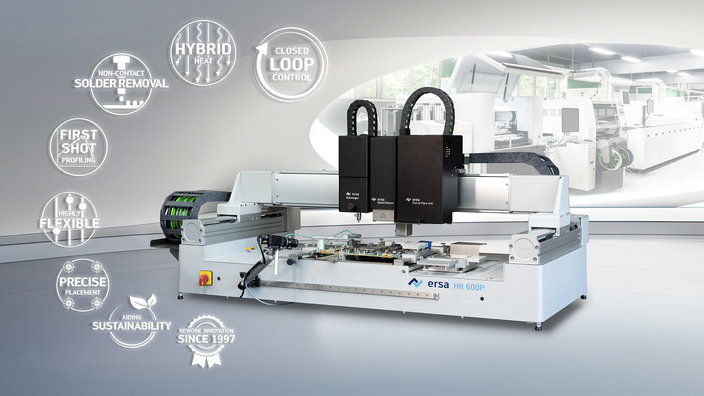

HR 600 P: Baugruppen-Reparatur smart gedacht

Reparieren statt wegwerfen lohnt sich doppelt - ob bei großen oder kleinen Baugruppen. Braugruppenreparatur mit Ersa Rework-Systemen spart Kosten und hilft der Umwelt. Kontaktieren Sie uns und erfahren Sie mehr!

HR 600 P: Baugruppen-Reparatur smart gedacht

Highlights HR 600PErsa Rework

  • Hochgenaues Achssystem, hochauflösende Kameras
  • Automatisierte Bauteilplatzierung sowie Löt- und Entlötprozesse
  • Hybridheizkopf mit zwei Heizzonen
  • Prozessbeobachtung mit Reflow-Prozesskamera
  • Großflächige, leistungsstarke IR-Untenheizung mit drei Zonen
  • Drei K-Typ-Thermoelement-Eingänge für AccuTC Sensor
  • Effektive Baugruppenkühlung mit Druckluft
  • Optionale Restlotentfernung mit AUTO SCAVENGER (auch nachrüstbar)

Wertschöpfung erhaltenErsa Rework / HR 600P

Mit der Technologie der Ersa Rework-Systeme wird die Wertschöpfung der Elektronikfertigung nachhaltig gesichert:

  • schonende Heiztechnologie
  • sensorgeführte Lötprozesse
  • kontaktlose Restlotentfernung
  • präzise Bauteilplatzierung
  • vollständige Prozessdokumentation
  • klare Benutzerführung

Produkt-FeaturesHR 600P

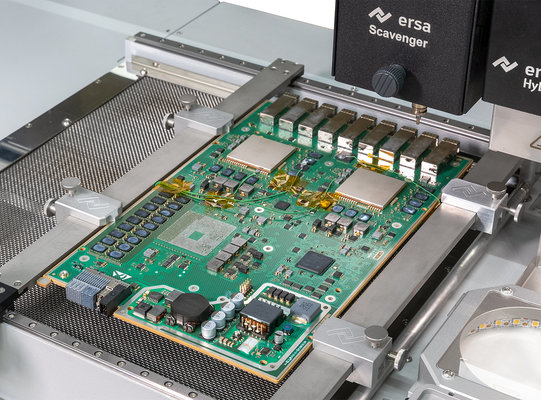

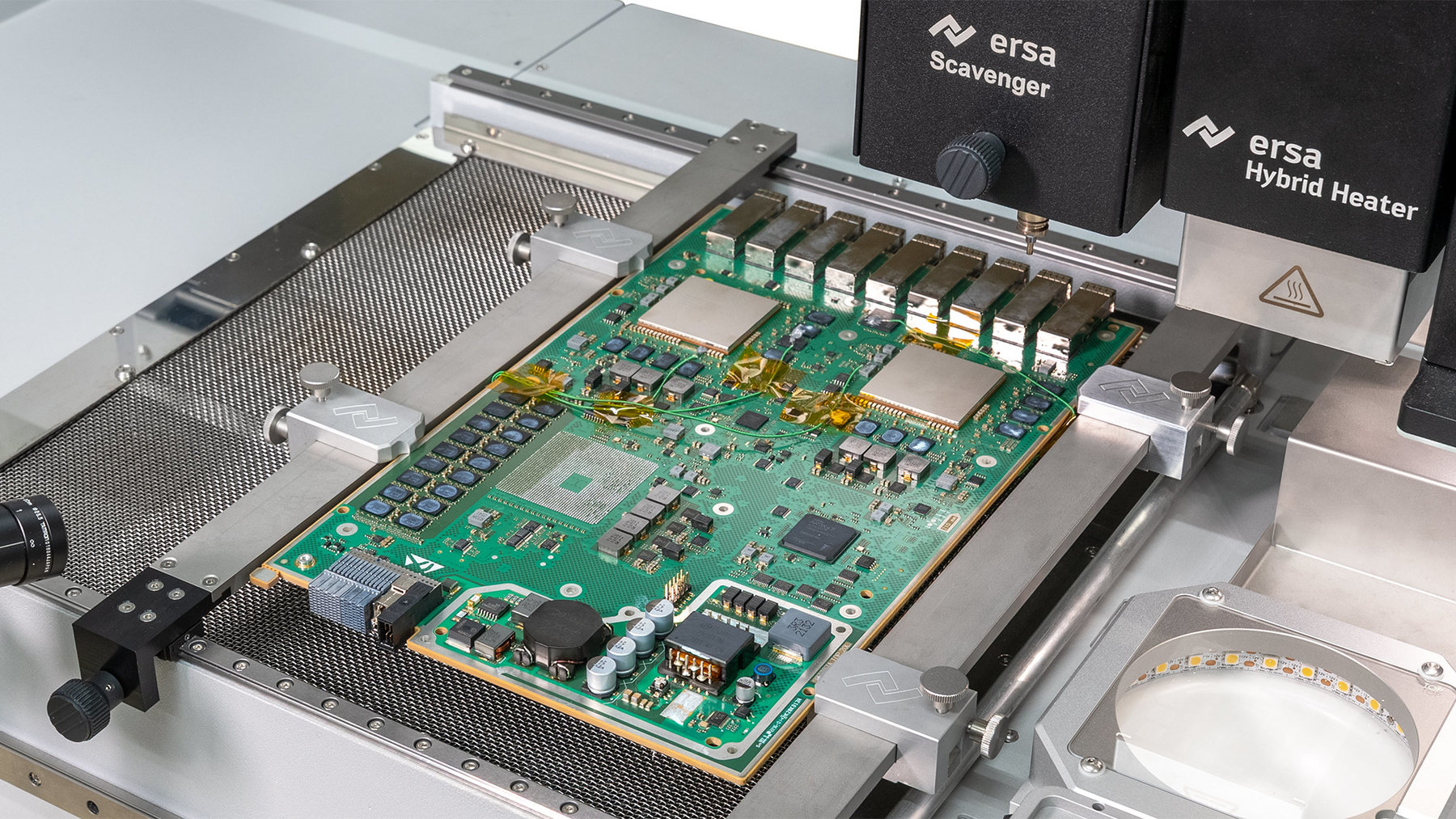

Untenheizung HR 600P mit neun Heizstrahlern. Optional: absenkbar (für hohe Bauteile auf der Unterseite) und mit vergrößertem Leiterplattenhalter

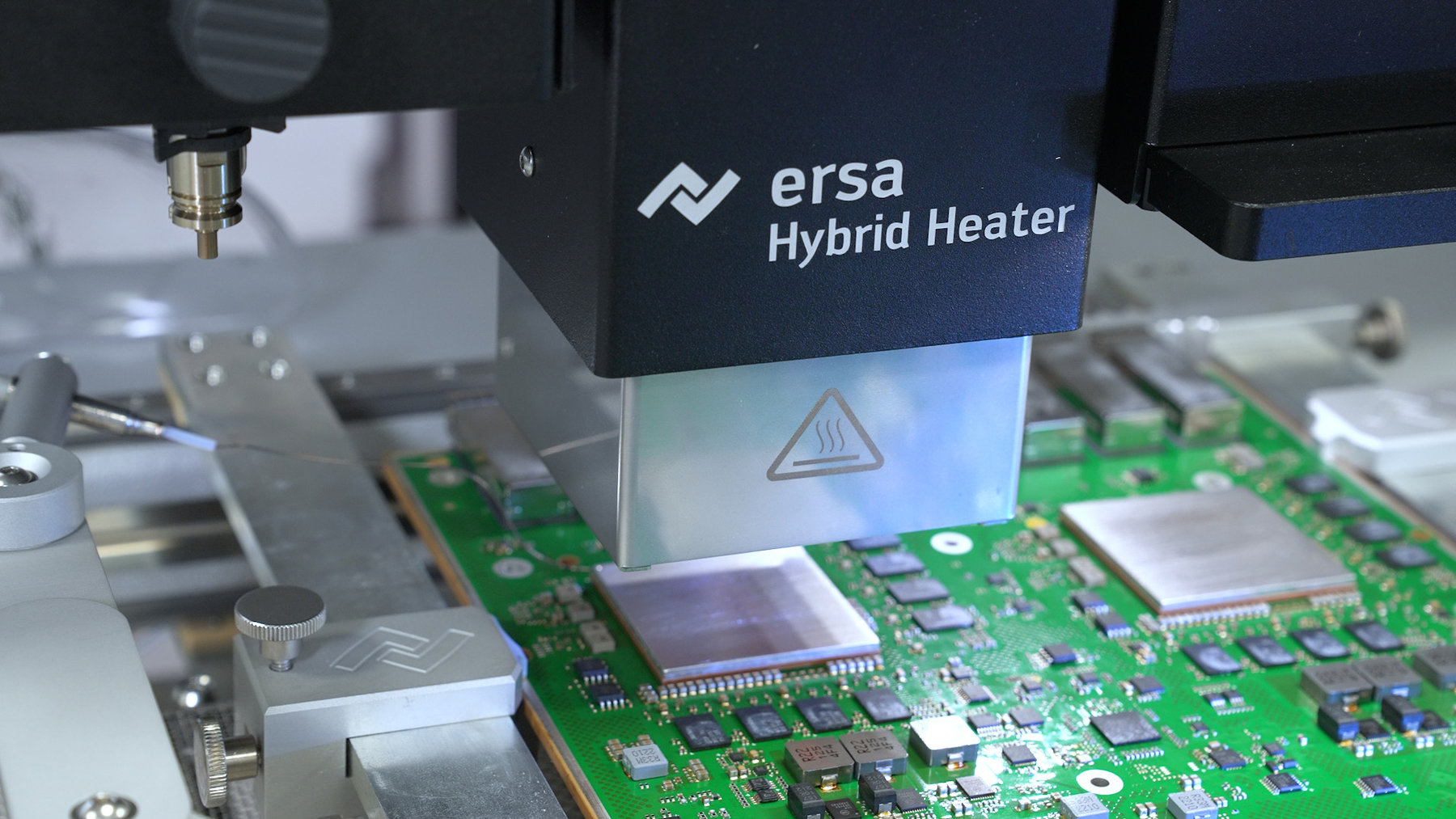

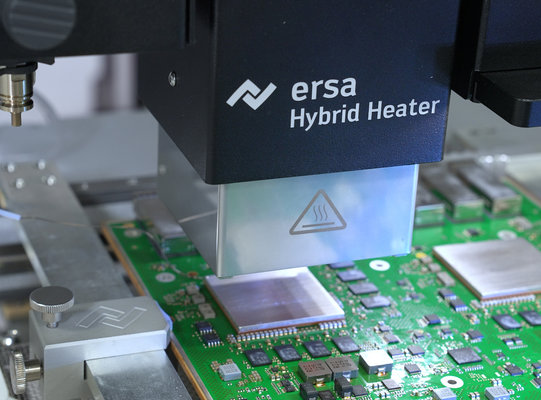

Homogene und reproduzierbare Bauteilerwärmung durch den Hybrid-Heizkopf

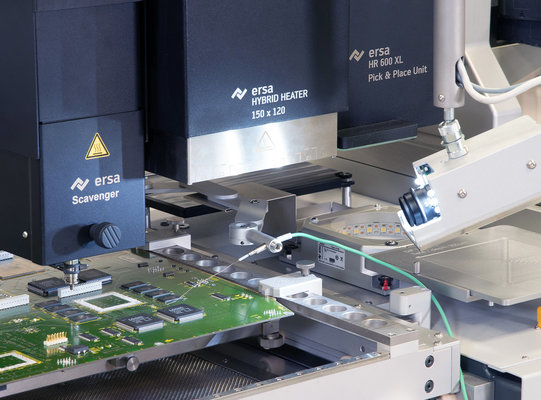

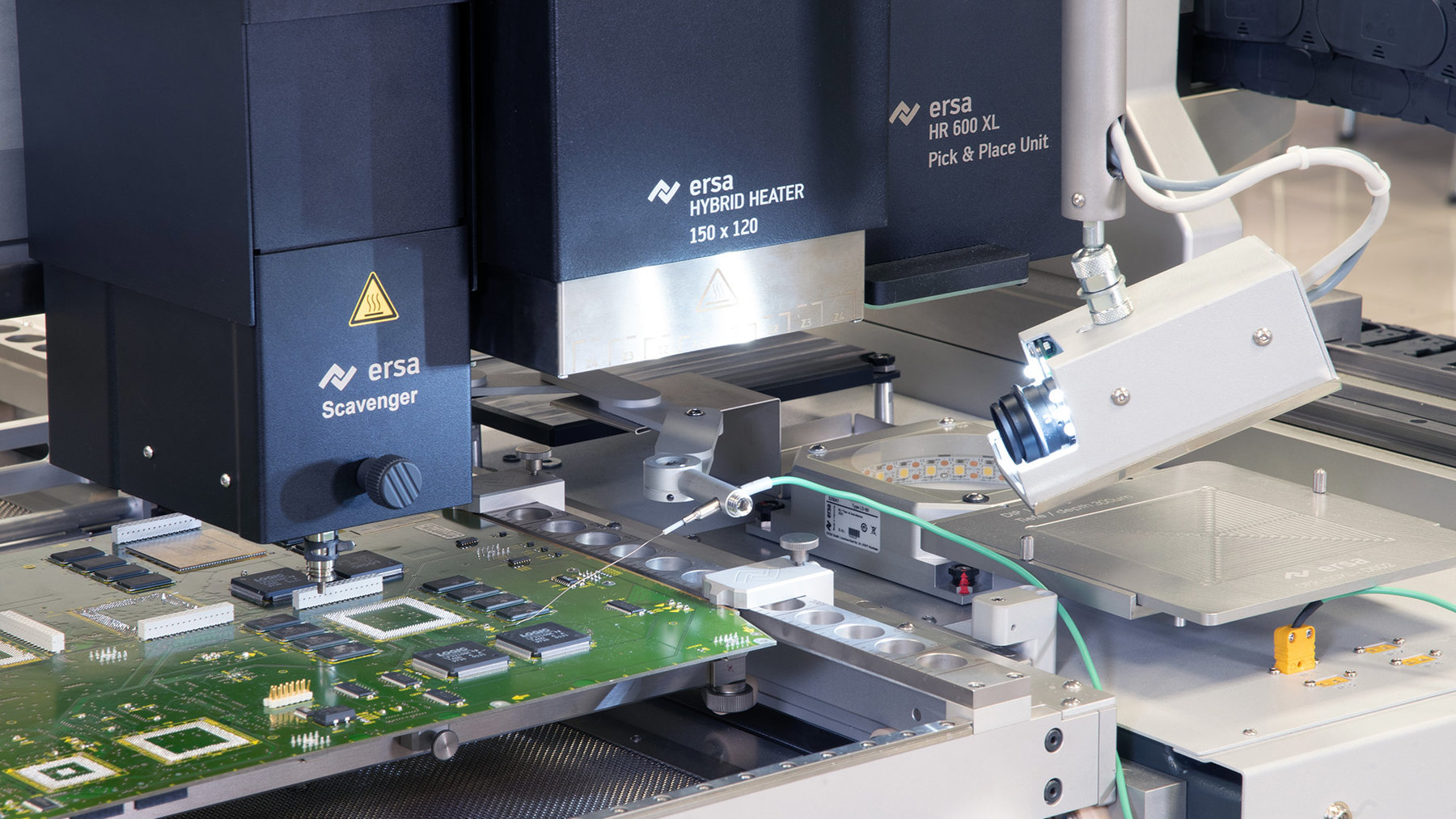

Ersa SCAVENGER - berührungslose Restlotentfernung

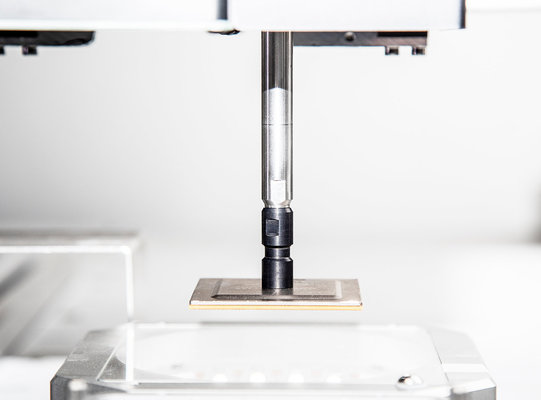

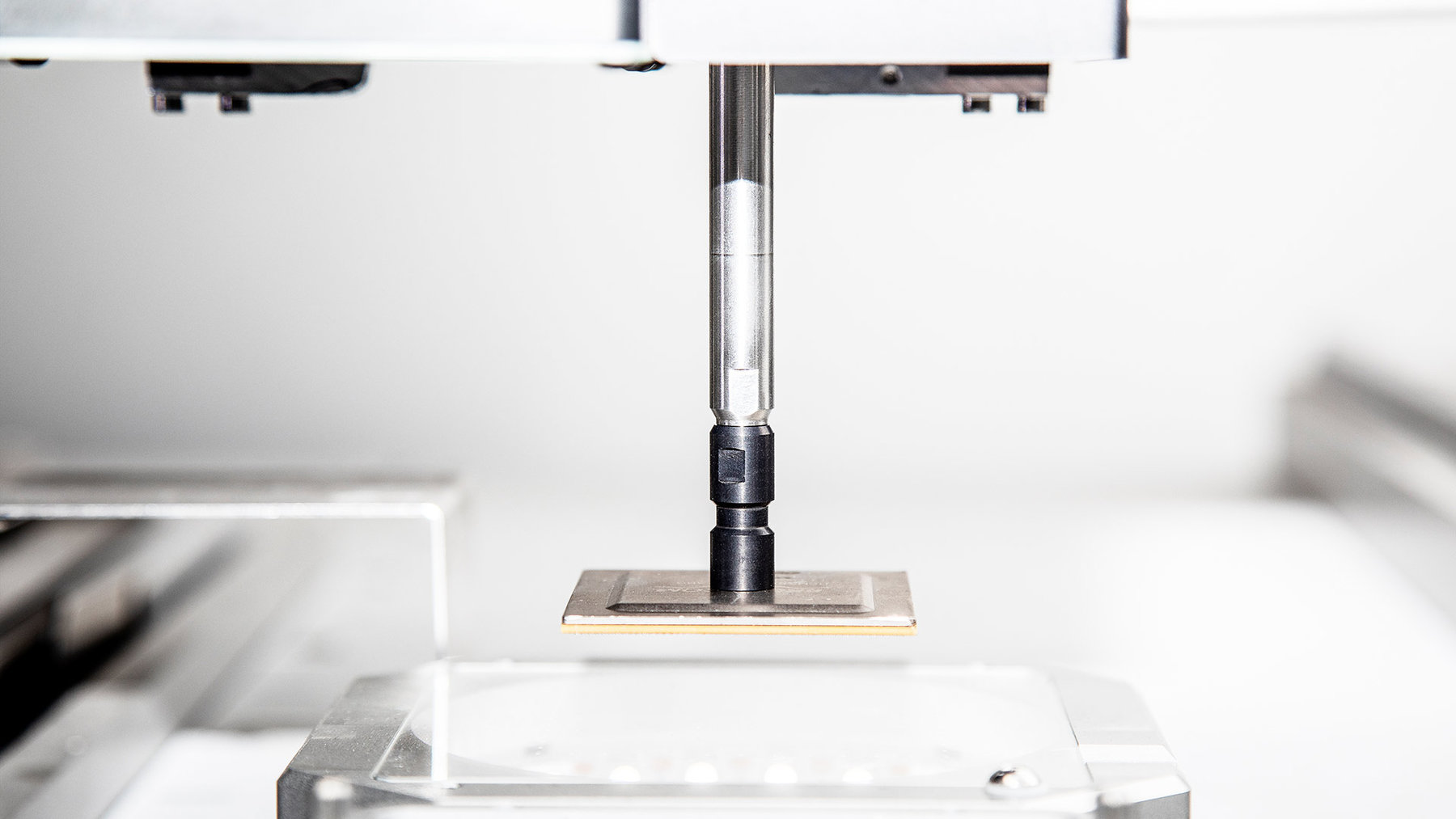

Metallisches BGA über dem Licht-Dome zur Erfassung der Bauteilanschlüsse

HR 600P

Ersa HR 600 P - Automatisierte Rework Präzision - Produktvideo





Automatisierte Rework-Prozesse bereits bei der ersten Baugruppe! Das HR 600 P steht für präzise Bauteil-Platzierung und sichere closed-loop Lötprozesse bei der Reparatur elektronischer Schaltungen. Das erste Ersa Rework-Tischsystem mit automatische

Automatische Restlotentfernung für HR 600PErsa Rework / Auto Scavenger

Bevor ein neues Bauteil auf einer Platine eingelötet werden kann, muss das nach dem Entlöten auf der Leiterplatte verbliebene Lot entfernt werden. In einem automatisierten Prozess entfernt der Auto Scavenger SC 600 das Restlot schonend von den Anschlussflächen auf der Leiterplatte. Das Modul kann auch nachgerüstet werden und ist vollständig in die Software HRSoft 2 integriert.

Ersa Success StoriesHR 600P

Julian Feder beim Einrichten der Steuerungsbaugruppe am 2. HR 550, das 2024 angeschafft wurde

04/2025

Ersa HR 550 - Rework im Doppelpack
ErsaHandlötenRework
weiterlesen
Das neue High-End-Rework-System HR 600 P mit Scavenger liefert mit höchstem Automatisierungsgrad im umfangreichen Ersa Rework-Portfolio effiziente Baugruppen-Reparatur mit reproduzierbarer Erfolgsquote

11/2024

Nachhaltig produzieren - nachhaltig reparieren
Rework
weiterlesen

02/2024

Pioneer in Analog, Leader in Digital
Rework
weiterlesen

HR 600PErsa Rework

Technische Daten

Abmessungen (LxBxH) in mm:
1.450 x 800 x 600
Gewicht in kg:
110 kg (120 kg inkl. SC 600)
Nennleistung in W:
3.200
Vorheizung oben:
Hybridstrahler, 800 W, in zwei Zonen, 60 x 60 mm
Vorheizung unten:
IR-Strahler (3 x 800 W), 380 x 250 mm
Leiterplattengröße in mm:
bis 380 x 300 mm (+x), Option: bis 642 x 423 mm (+x)
Bauteilgröße in mm:
1 x 1 mm bis 60 x 60 mm
Achsengenauigkeit:
bis +/- 25 µm
Arbeitsabstand (typisch):
30-60 mm zu Oberheizung, 35 mm zu Untenheizung
Platzierkamera (oben):
5 MP GigE Farbkamera, 2 Achsen, motorisch angetrieben
Bauteilkamera (unten):
5 MP GigE Monochromkamera (Bauteilkamera ist nicht angetrieben)
Reflow-Prozesskamera:
6,3 MP, CMOS GigE Farbkamera, 50 mm Brennweite, Beleuchtung 2x LED, regelbar
Druckluftanschluss:
bauseits bereitzustellen (¼ Zoll)
Erforderlicher Druck:
6-10 bar
Bediensoftware:
HRSoft 2 - kompatibel zu Windows 8, 10 und 11
Prüfzeichen:
CE

Bestellinformation

Art.-Nr.:
Beschreibung
0HR600P:
Ersa HR 600P mit Leiterplattenhalter 380 x 300 mm (+x)
0SC600:
SC 600 - automatische Restlotentfernung
Weitere Systemkonfigurationen auf Anfrage
Bestellinformation
