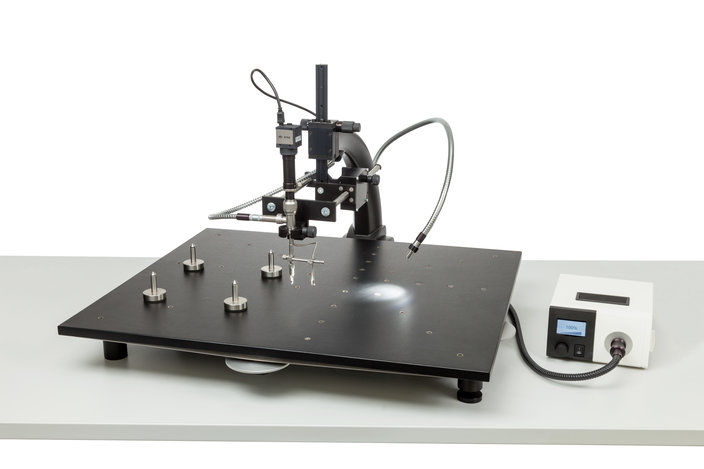

ERSASCOPE 2 XL (abgekündigt)

  • High-End-Endoskop-Inspektionssystem inklusive drei Schnellwechselköpfen:

- 90° BGA-Kopf (ca. 280 µm Spaltmaß)

- 90° Flip-Chip-Kopf (ca. 30 µm Spaltmaß)

- 0° Weitwinkelkopf, z.B. für VIA-Inspektion ohne Kippung der Optik

  • 6 Bewegungsachsen für flexible Anpassung an praktisch jeden erforderlichen Blickwinkel
  • Leistungsstarke, dimmbare LED-Lichtquelle in Tageslichtfarbe
  • Hochqualitative 1,3 Megapixel CCD-Farbkamera mit USB-Anschluss
  • XY-Tisch in XL-Version mit Präzisionsstellrädern, frei unter der Optik positionierbar
  • Optik-Auszieheinheit, zur Inspektion vorderer Bauteile auf besonders tiefen Leiterplatten
  • Optimales Lichtmanagement:

- faseroptisches Stereofrontlicht in den Inspektionsköpfen

- mechanisch gekoppeltes, schwenk- und drehbahres Gegenlicht

- Faseroptik-Schwanenhals zur gezielten Beleuchtung von allen Seiten

- separate Lichtmengeneinstellung für alle Lichtleiter

- mit Lichtpinseln, Lichtleiterverlängerung und Iris-Blendenmodul

Fokussierringskala zur Nutzung mit Kalibriergruppen in der Messfunktion von ImageDoc EXP

Komplettset mit dem wichtigsten Zubehör und Aufbewahrungskoffer
