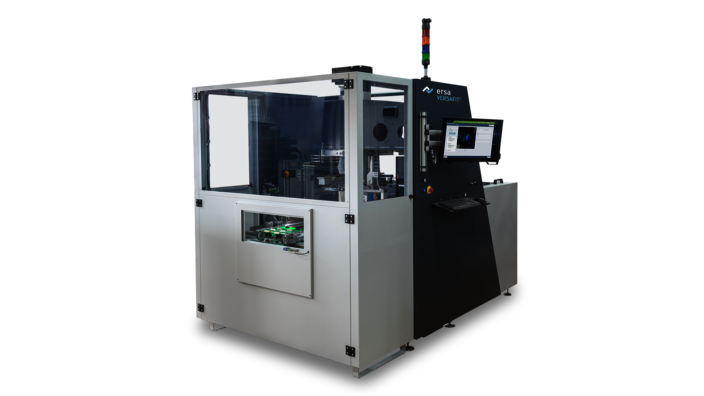

VERSAFIT 500 - Inline-Einpresssystem für maximalen Durchsatz Ersa Einpressanlagen

Aufbauend auf Ersas umfangreicher Erfahrung in der Einbindung von Produktionsequipment in die Infrastruktur von MES, ERP und Traceability-Systemen, gewährleisten Steuerung und Software der VERSAFIT 500 eine vollständige Prozesskontrolle des Einpressvorganges. Die so erfassten Daten stehen dem Anwender in unterschiedlichen Formaten zur Verfügung und können entsprechend verarbeitet werden.

Flexibilität und Präzision

Um den Anforderungen an eine hohe Flexibilität gerecht zu werden, verfügt die VERSAFIT 500 über ein Magazin für unterschiedlichste Einpresswerkzeuge. Den Werkzeugwechsel bzw. deren Auswahl und Orientierung - wie auch die damit verknüpften Prozessparameter - legt der Anwender im Steuerungsprogramm fest. Die Programme werden über Codierungen der Baugruppe oder des Werkstückträgers ausgewählt und aktiviert.

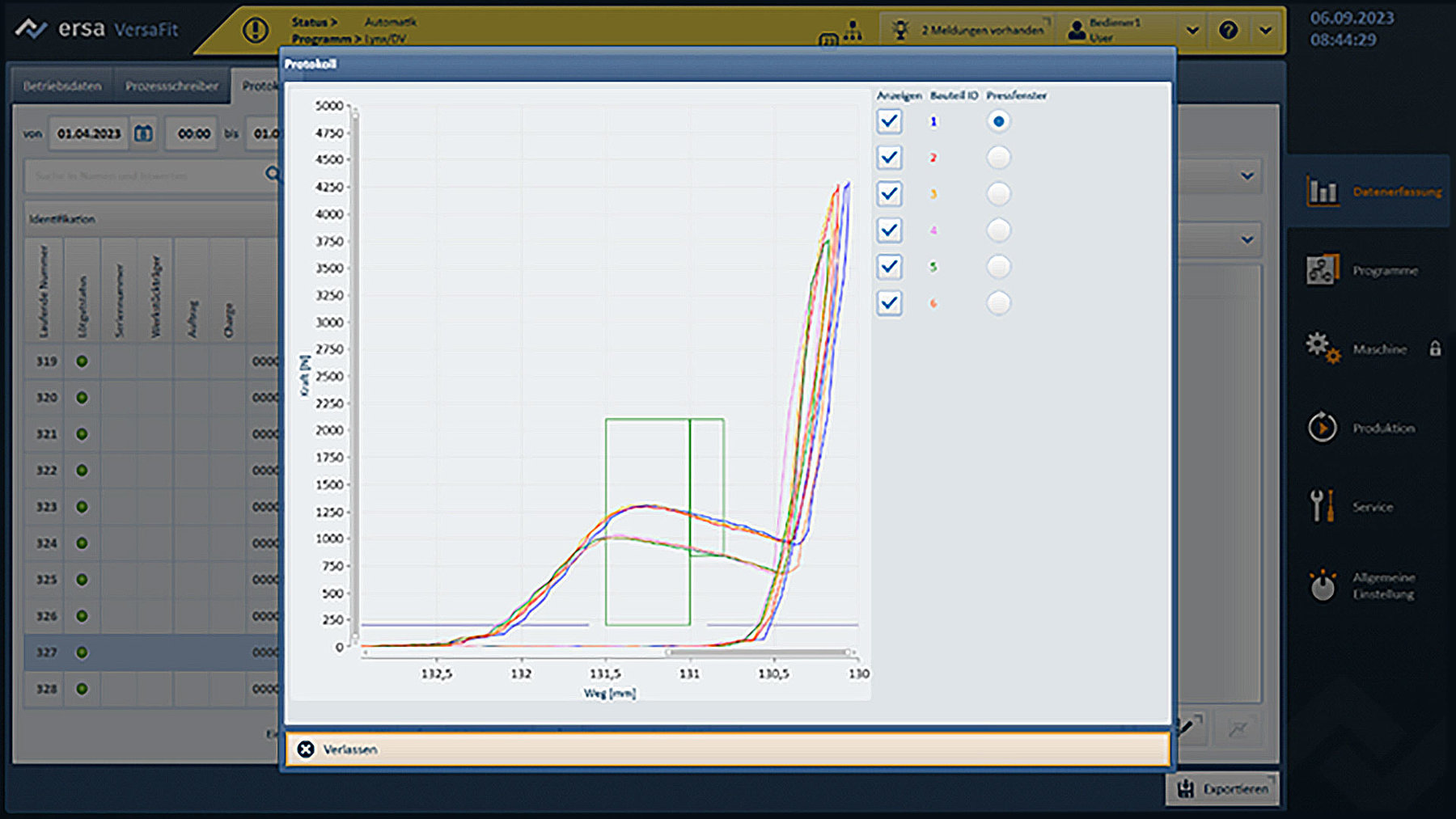

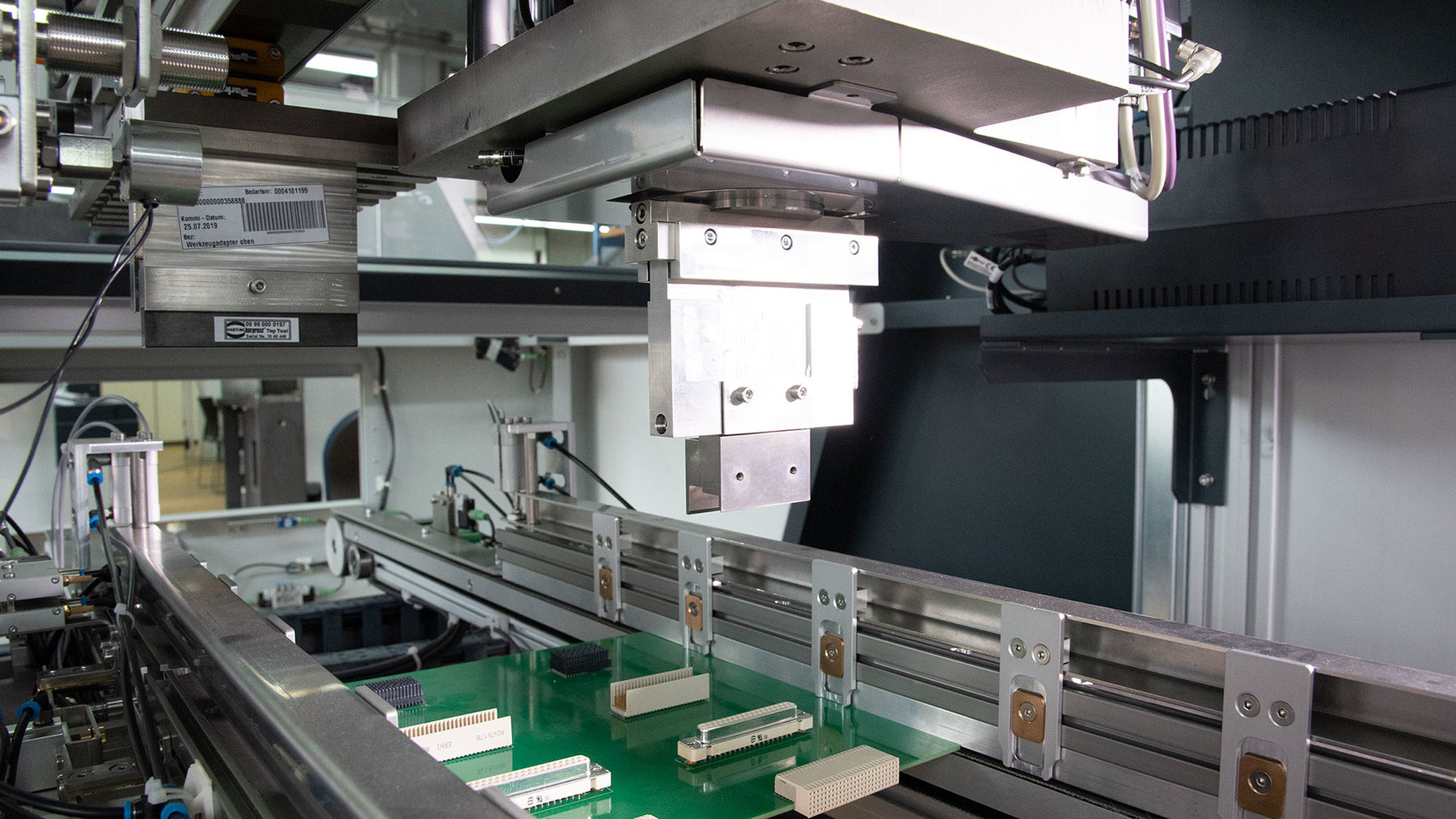

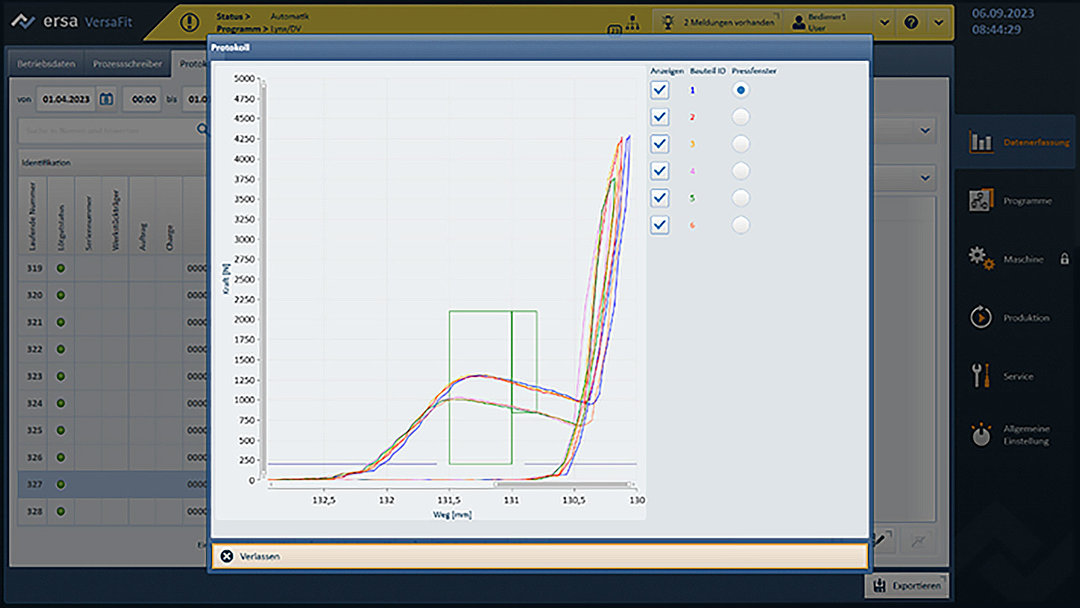

Die Programmierung erfolgt in Anlehnung an Bestückautomaten. Aus der Position der Bauteile auf der Baugruppe resultiert die Positionierung des x/y-Tisches unter dem Presszylinder. Die Anzahl der Pins pro Bauteil sowie die Geometrie der Einpresszonen ergeben die Presskraft, deren Aufzeichnung in Abhängigkeit des Stempelweges das Kraft-Weg-Diagramm des Bauteils ergibt. Die Prozessüberwachung erfolgt über Hüllkurven mit wählbaren Toleranzfeldern im Kraft-Weg-Diagramm.
