Mit der VERSAFIT ONE präsentiert Ersa eine neue Generation semiautomatischer Einpresssysteme. Die kompakte Batch-Maschine setzt Maßstäbe in Präzision, Prozesssicherheit und Wirtschaftlichkeit - ideal für mittelständische Fertigungen mit hohem Produktmix. Sie vereint die bewährte Technologie der High-End-Anlage VERSAFIT 500 mit einem neuen, platzsparenden Konzept. Durch Verzicht auf Inline-Fähigkeit konnte die Baugröße reduziert und ein attraktives Preis-Leistungs-Verhältnis erzielt werden.

Ersa Einpressanlagen

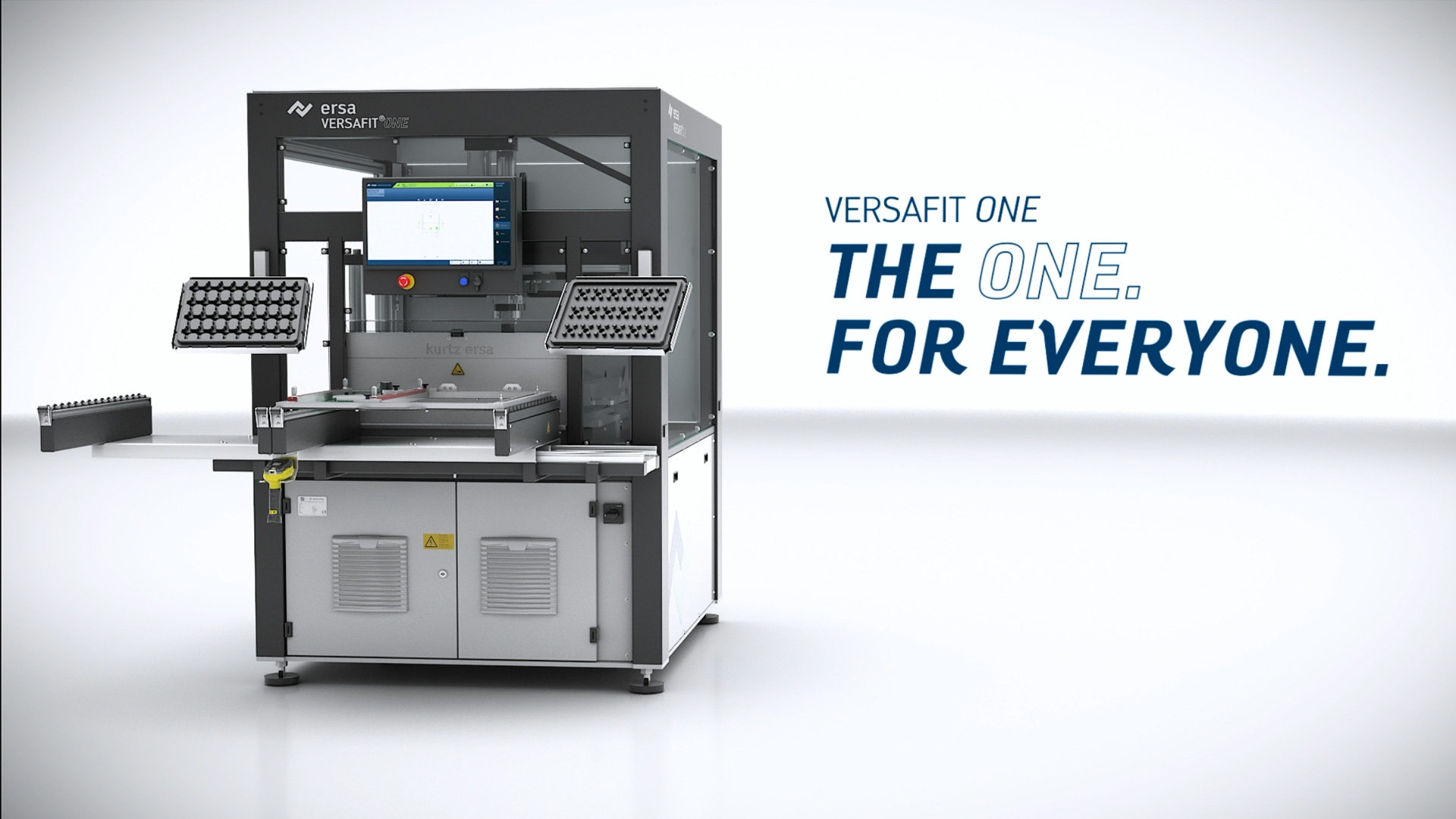

VERSAFIT ONE

Das neue Einpresssystem VERSAFIT ONE vereint bewährte Ersa Technologie mit einem neuen platzsparenden Konzept und einem attraktiven Preis-Leistungs-Verhältnis!

Ersa VERSAFIT ONE - semiautomatisches Einpresssystem für höchste Prozesssicherheit

VERSAFIT ONE | TECHNISCHE HIGHLIGHTS

  • Servoelektrischer Presszylinder
  • Hohe Flexibilität
  • Permanente Prozessüberwachung
  • Einfache Wartung
  • Transport mit Gleitschienen für Warenträger
  • Beladetisch mit Rollentransport

VERSAFIT ONE | FEATURES

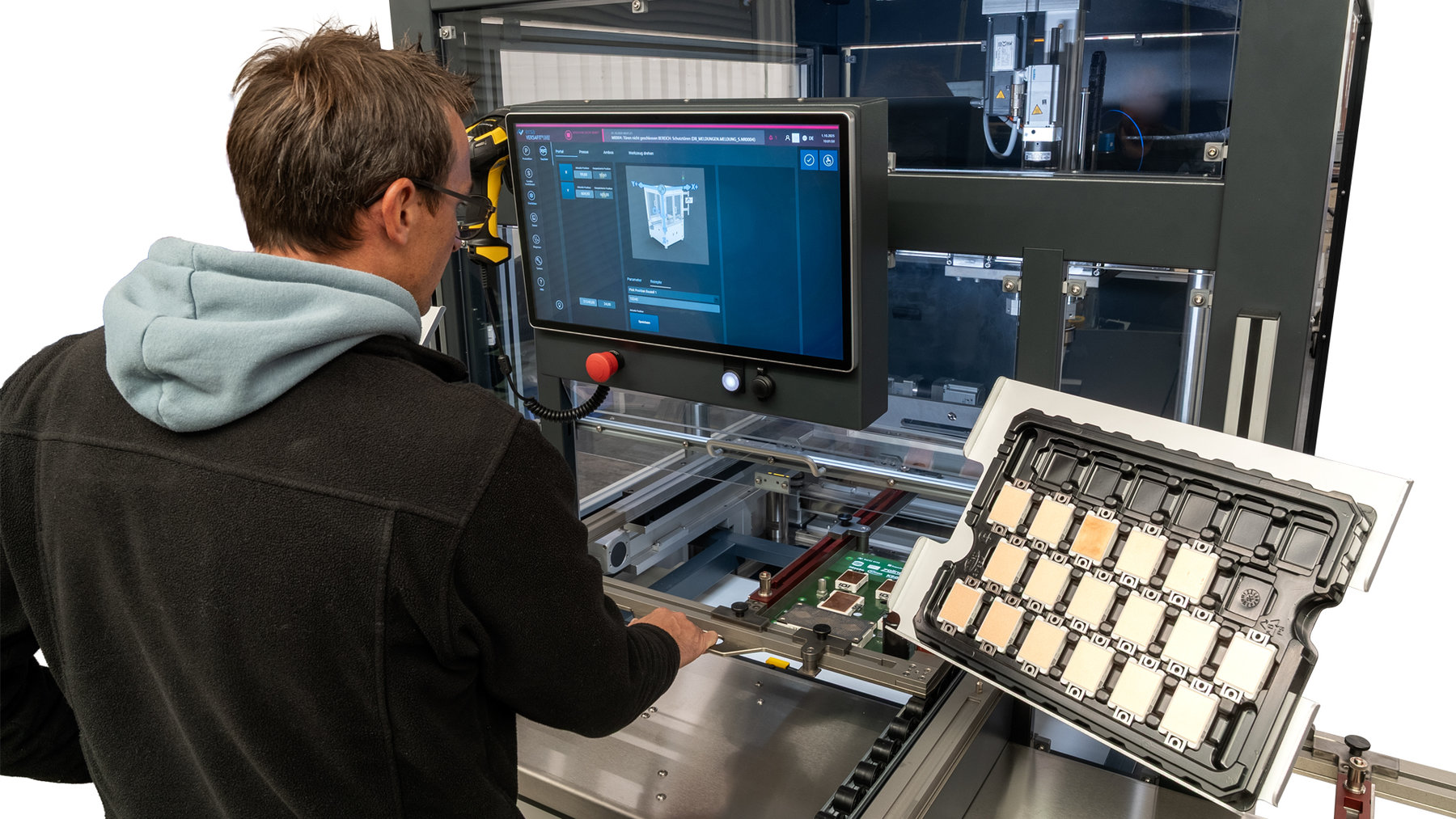

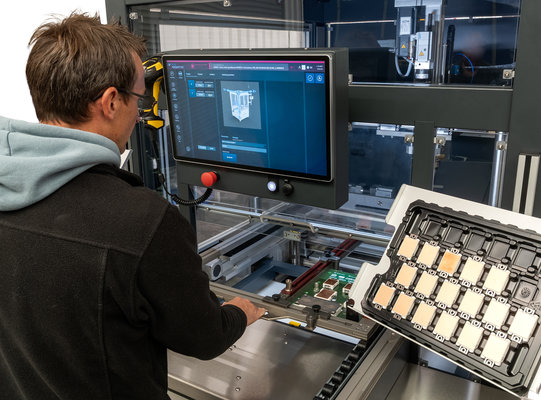

Warenträger wird mit wenig Kraft ins Transportsystem geschoben und Programm gestartet

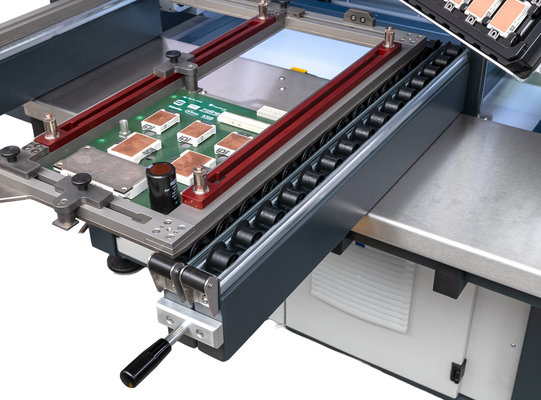

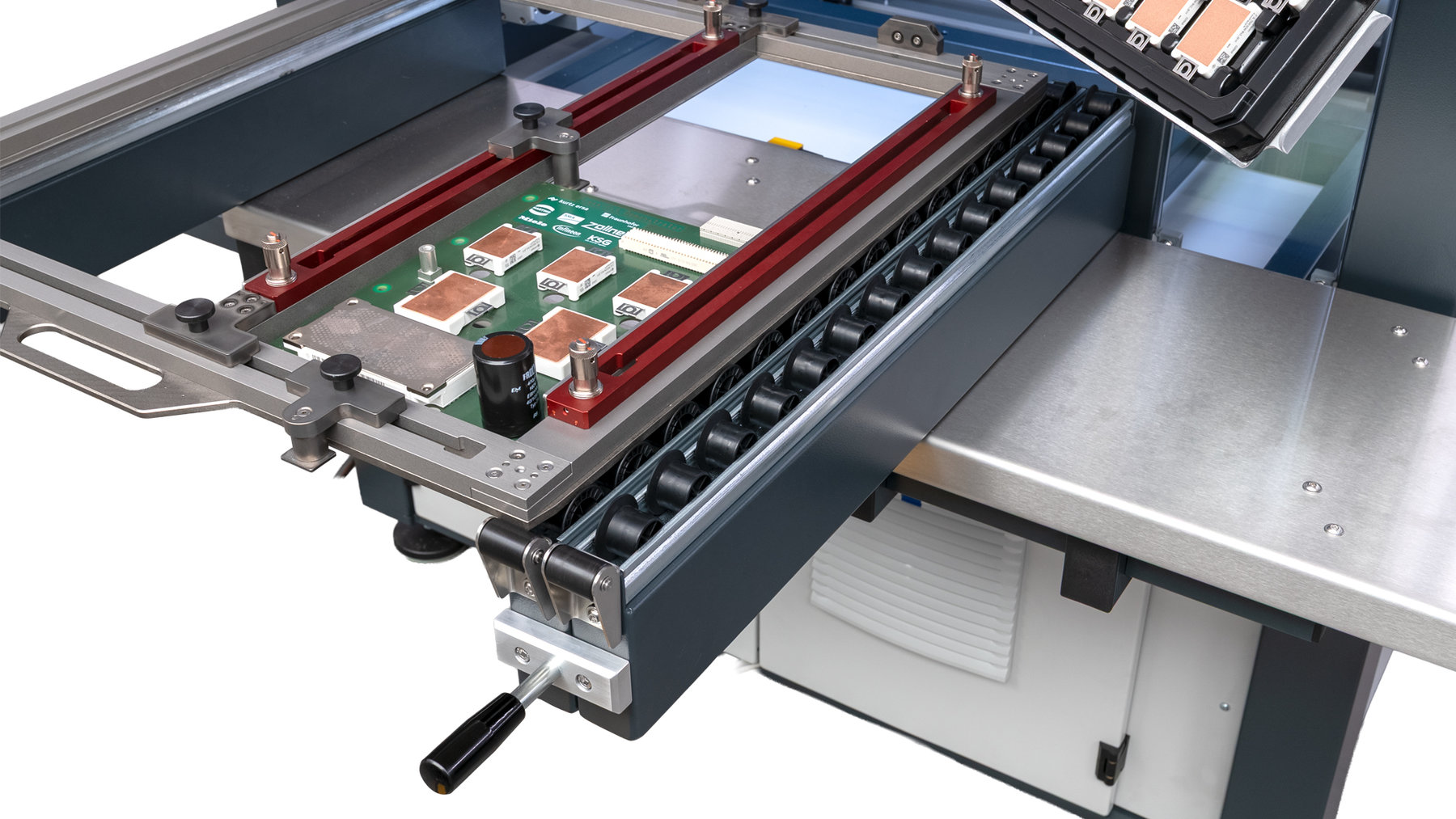

Bewährtes Ersa Transportsystem optimiert für manuelle Bestückung

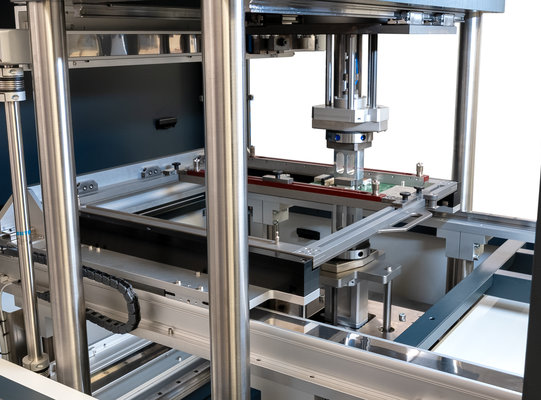

Maschine positioniert selbständig und führt Einpressvorgänge reproduzierbar durch

Vollständige ProzessüberwachungErsa VERSAFIT ONE

Die VERSAFIT ONE bietet vollständige Prozessüberwachung auf Benchmark-Niveau - inklusive Kraft-Weg-Erfassung mit bis zu 20 frei definierbaren Fenstern je Bauteil und Echtzeit-IO/NIO-Bewertung. Mit Durchfahrtshöhen von 100 mm oben und 120 mm unten verarbeitet sie Baugruppen bis 610 x 610 mm. Die robuste, bedienfreundliche Technik basiert auf der Ersa Batch-Selektivlötplattform und garantiert höchste Qualität ohne thermische Belastung oder Flussmittel. Ergebnis: niedrigste Übergangswiderstände und hochbelastbare Verbindungen für High-Power-Anwendungen. Damit ist die VERSAFIT ONE die wirtschaftliche Lösung zwischen manuellen Pressen und vollautomatisierten Linien - ideal für Photovoltaik, E-Mobility, Energie- und Ladeinfrastruktur.

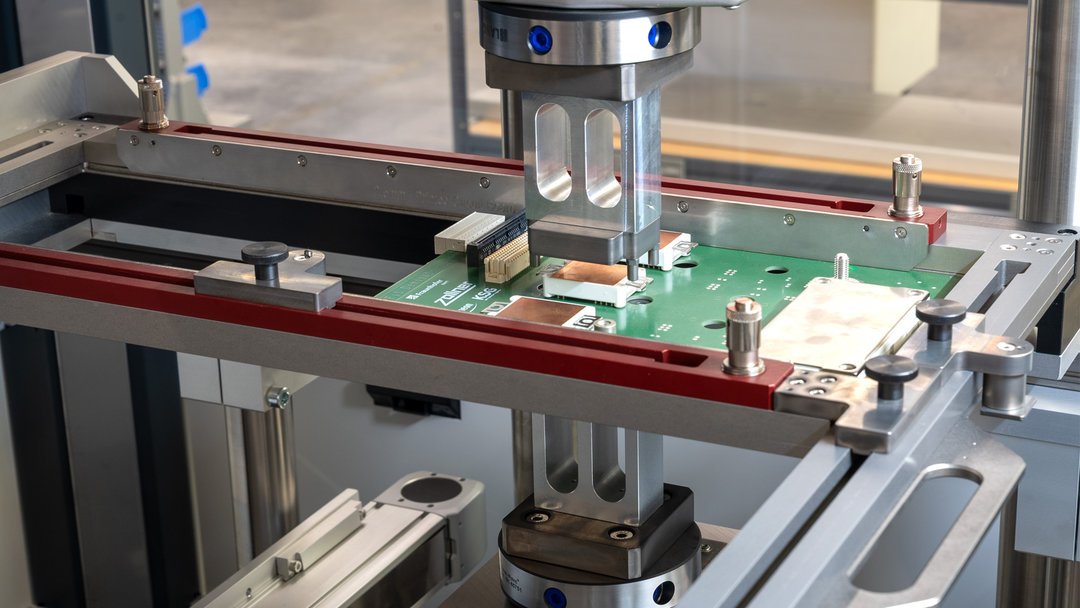

Ersa VERSAFIT Einpressanlagen - Presseinheit
Die robuste Presseinheit sorgt für ein Höchstmaß an Präzision beim Einpressen

VERSAFIT ONEErsa Einpressanlagen

Technische Daten

Länge:
1.600 mm x 800 mm Beladetisch
Breite:
1.400 mm
Höhe:
2.010 mm

Pressen

Presskraft:
5 kN
Linearität für Kraftsensor:
+/-5% FSO einstellbarer Messbereich
Werkzeugmagazin (optional):
extern manuell - für 10 Werkzeuge
Werkzeuglänge:
max. 150 mm

Leiterplattentransport

Leiterplattenbreite:
max. 610 mm
Leiterplattenlänge:
max. 610 mm
Transportfreiheit unten:
max. 120 mm

Optionen

  • Verschiebetisch für weitere Warenträger
  • Ablage für Bauteilblister (400 x 300 mm)
  • Traceability/MES
  • Leiterplattendickenmessung
  • Automatische Werkzeugdrehung
  • Kraft-Prüfmitteltest
  • Werkzeugaufbewahrung in der Maschine
  • bis zu 5 Ober- und Unterwerkzeuge
