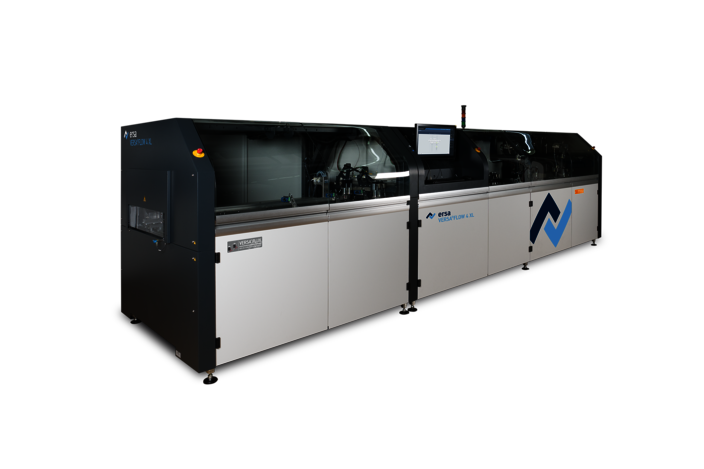

VERSAFLOW 4 XL - Selektivlöten für große Boards. Think big! Ersa Selektivlöten
Inline-Selektivlöten für LP-Formate bis 1.200 x 610 mm.
Parallel zur Miniaturisierung geht der Trend hin zu sehr großen, hochintegrierten Baugruppen, die etwa in Schaltzentralen eingesetzt werden. Mit der VERSAFLOW 4 XL lassen sich Leiterplattenformate von bis zu 610 x 1.200 mm effizient und mit höchster Prozesssicherheit löten.
Technische HighlightsVERSAFLOW 4XL
- IPC CFX-zertifizierte High-End-Selektivlötmaschine für Inline-Fertigungskonzepte
- Für Leiterplattenformate bis 1.200 x 610 mm
- Volle Modularität durch extrem flexibles Ersa Modular-System
- Doppeltiegel y-/z-variabel, Powerkonvektion, automatische Düsenaktivierung
- Intuitives Bedienkonzept mit ausgezeichnetem ERSASOFT 5 User Interface
- Intergrierter CAD-Assistent 4
Ihre VorteileVERSAFLOW 4XL
Höchste Prozesssicherheit und Lötqualität
Für hochintegrierte Baugruppen in Schaltzentralen, LED-Technik, 5G,…
Nahezu unzählige Kombinationsmöglichkeiten für jede Kundenanforderung individuell konfigurier- und erweiterbar
Verdreifachung des Durchsatzes bei höchster Flexibilität
Einfache, übersichtliche und effiziente Bedienung, Überwachung und Dokumentation
Schnelle, intuitive und komfortable Lötprogrammerstellung
VERSAFLOW 4 XLErsa Videos
Ersa Selektivlöten – VERSAFLOW 4 XL – Produktvideo
/www/web722/htdocs/import/contentserv/products/assets/VERSAFLOW 4 XL Gesamtvideo deutsch.jpg,/www/web722/htdocs/import/contentserv/products/assets/temp/VERSAFLOW 4 XL Gesamtvideo deutsch.jpg
Anwenderberichte und Success StoriesErsa Best Practice
VERSAFLOW 4 XLErsa Selektivlöten
Technische Daten
Transportsysteme
- Roller conveyor
- PCB width: 50-610 mm
- PCB length: 127-508 mm, opt. 1,200 mm
- PCB weight: 15 kg (opt. 20 kg)
Fluxer/Vorheizung/Lötmodul
Fluxer:
VERSAFLUX Modul mit 2 unabhängigen Achssystemen
Präzisions-Sprühfluxsystem
Anzahl Sprühköpfe/Achse: bis zu 2
Vorheizung:
IR-Strahler unten (Basis), Konvektion oben (Option)
Lötmodul:
VERSAFLEX Lötmodul mit 2 unabhängigen Achssysteme
Miniwelle, ca. 13 kg
