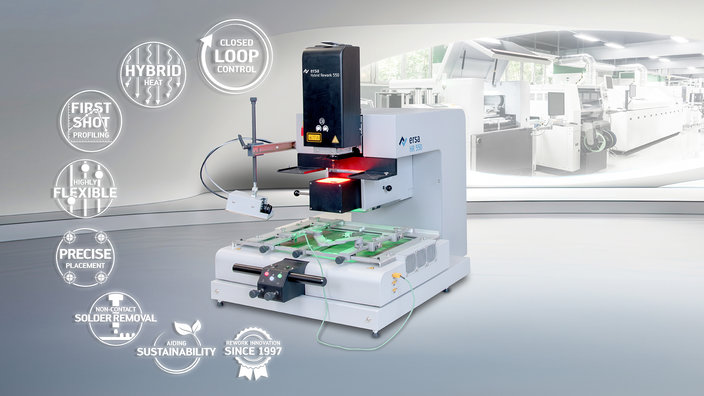

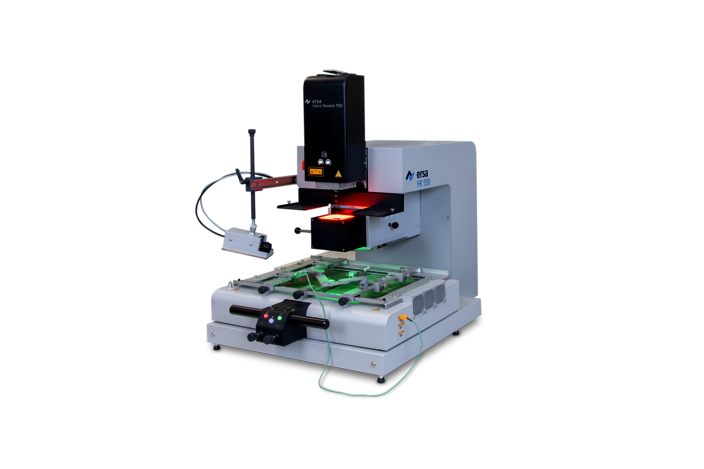

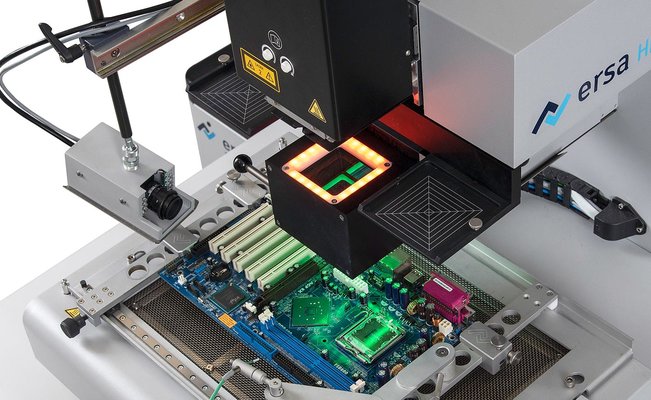

Geführtes Rework mit Hochleistungs-Optiksystem und flexibler Heiztechnik

Dank geführter Prozesse gelingt mit dem HR 550 sicheres Rework auf Basis einer ebenso einfachen wie komfortablen Bedienung. Prädikat: visuell führend!

Highlights HR 550Ersa Rework

  • Hocheffiziente 1.800-W-Hybrid-Obenheizung

  • Großflächige IR-Untenheizung in drei Heizzonen (2.400 W)

  • Integrierte Vakuumpipette für Bauteilentnahme und -platzierung

  • Hochgenaue Bauteilplatzierung mit Krafterkennung

  • Enhanced Visual Assistant (EVA)

  • Computerunterstützte Bauteilplatzierung

  • Prozesssteuerung und -dokumentation über die Bediensoftware HRSoft2

  • Geeignet für die Verwendung der Dip&Print Station

Vorteile HR 550Ersa Rework

Mit der Technologie der Ersa Rework-Systeme wird die Wertschöpfung der Elektronikfertigung nachhaltig gesichert:

  • schonende Heiztechnologie
  • sensorgeführte Lötprozesse
  • präzise Bauteilplatzierung
  • vollständige Prozessdokumentation
  • klare Benutzerführung

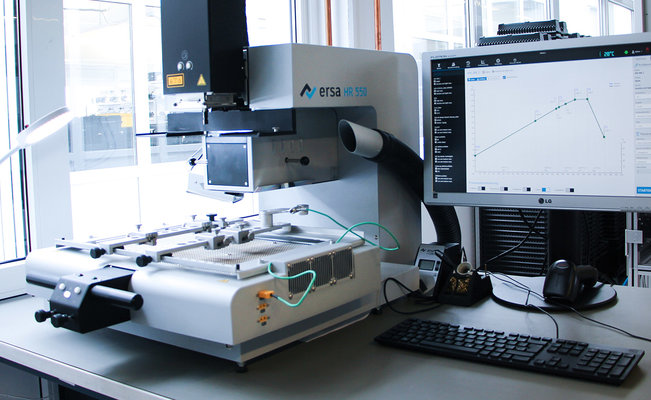

Anwendungen HR 550Ersa Rework

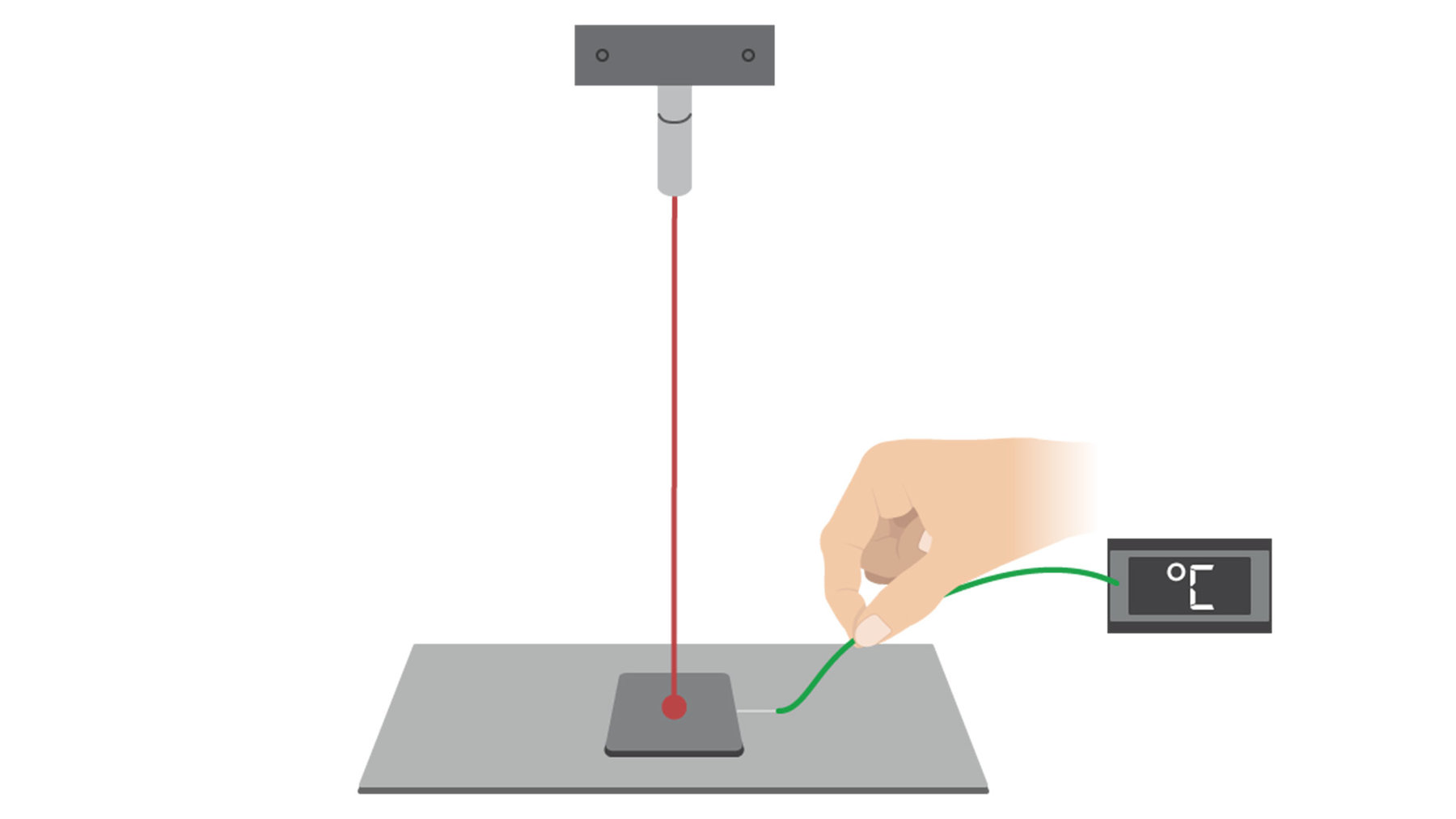

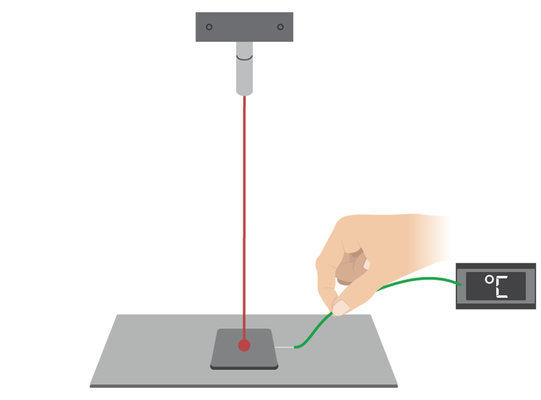

HRSoft2 mit integrierter Benutzerführung

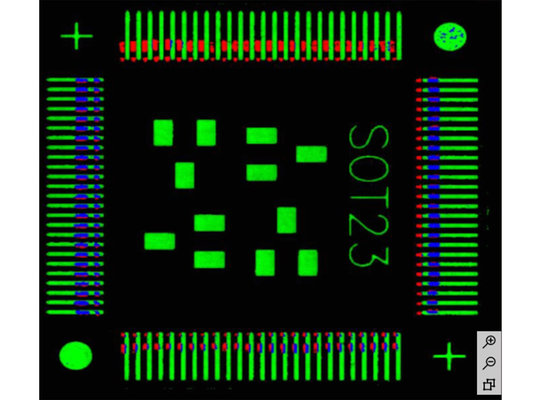

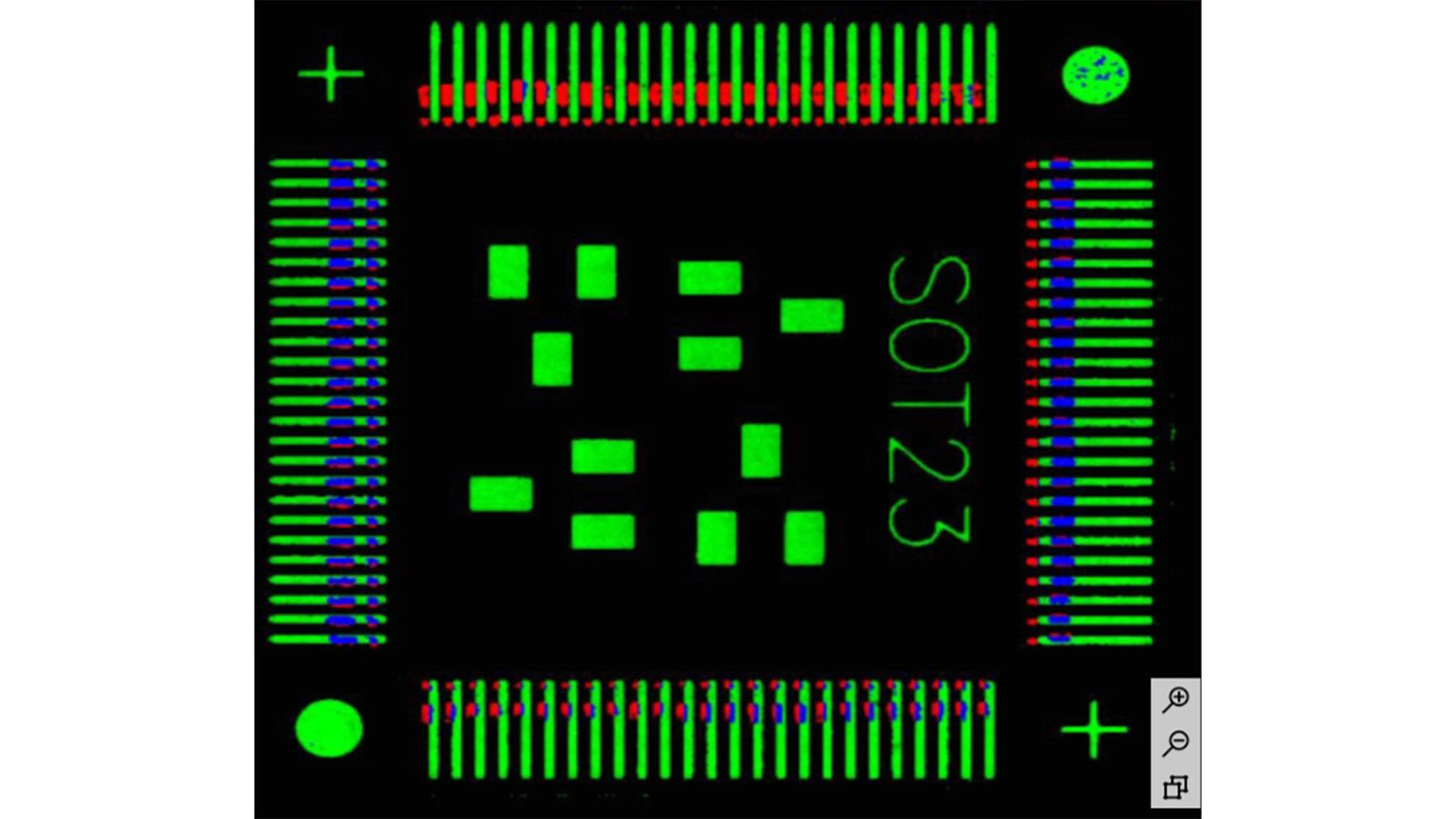

Computerunterstützte Ausrichtung eines QFP, grün: Landeflächen, rot: Bauteilanschlüsse, blau: optimale Überlagerung

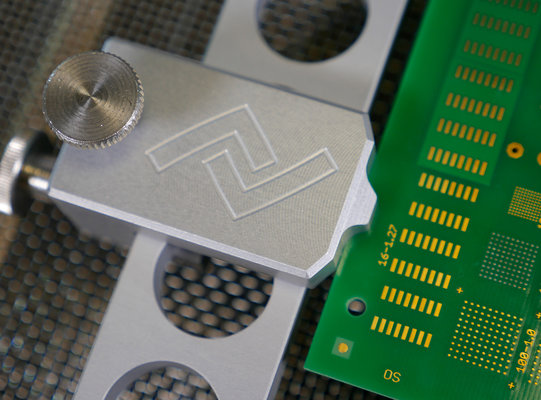

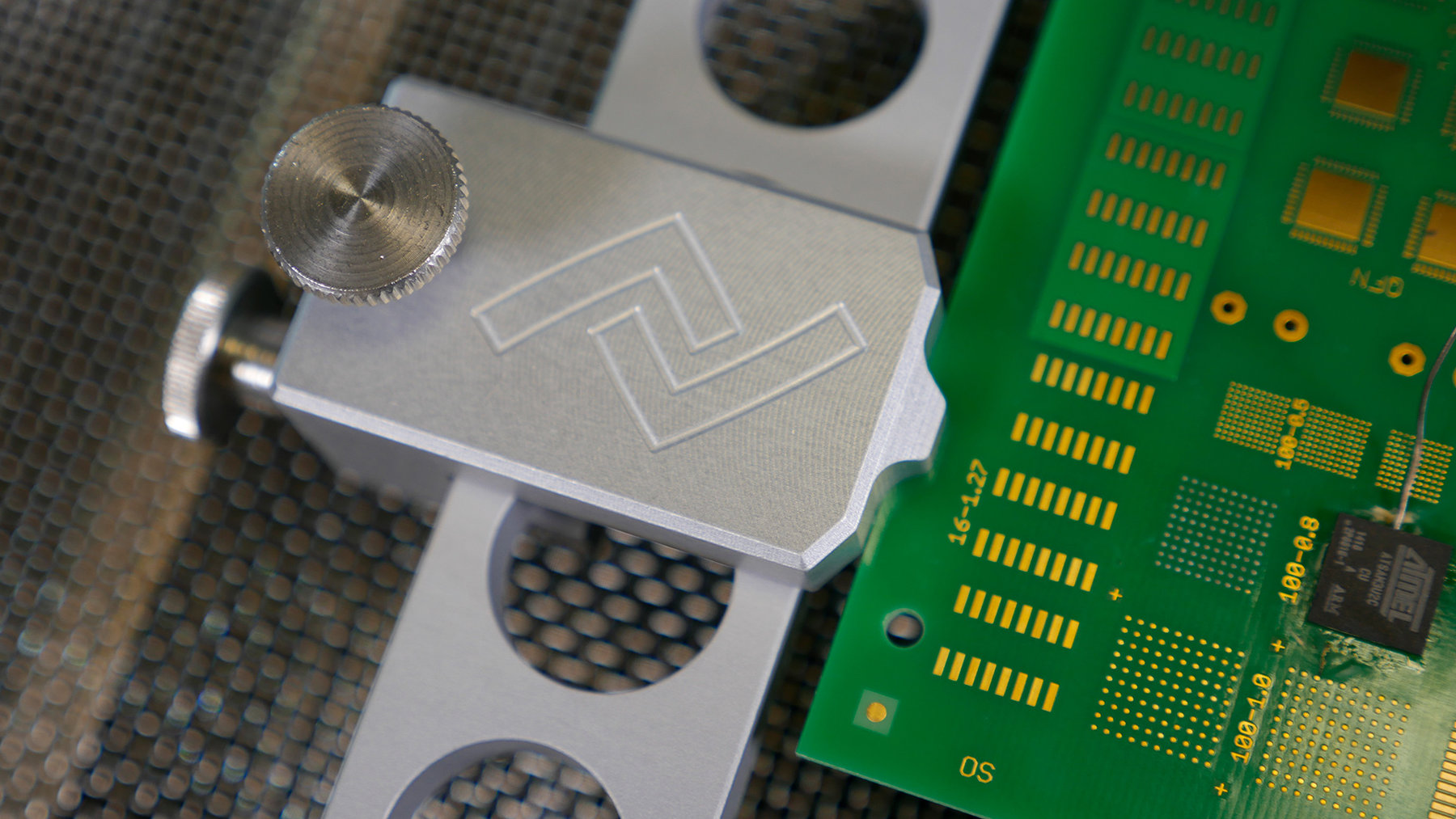

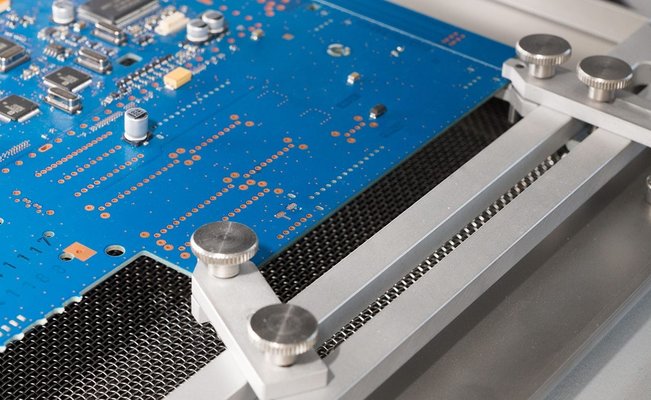

Flexible Leiterplattenhalterung

HR 550Ersa Videos

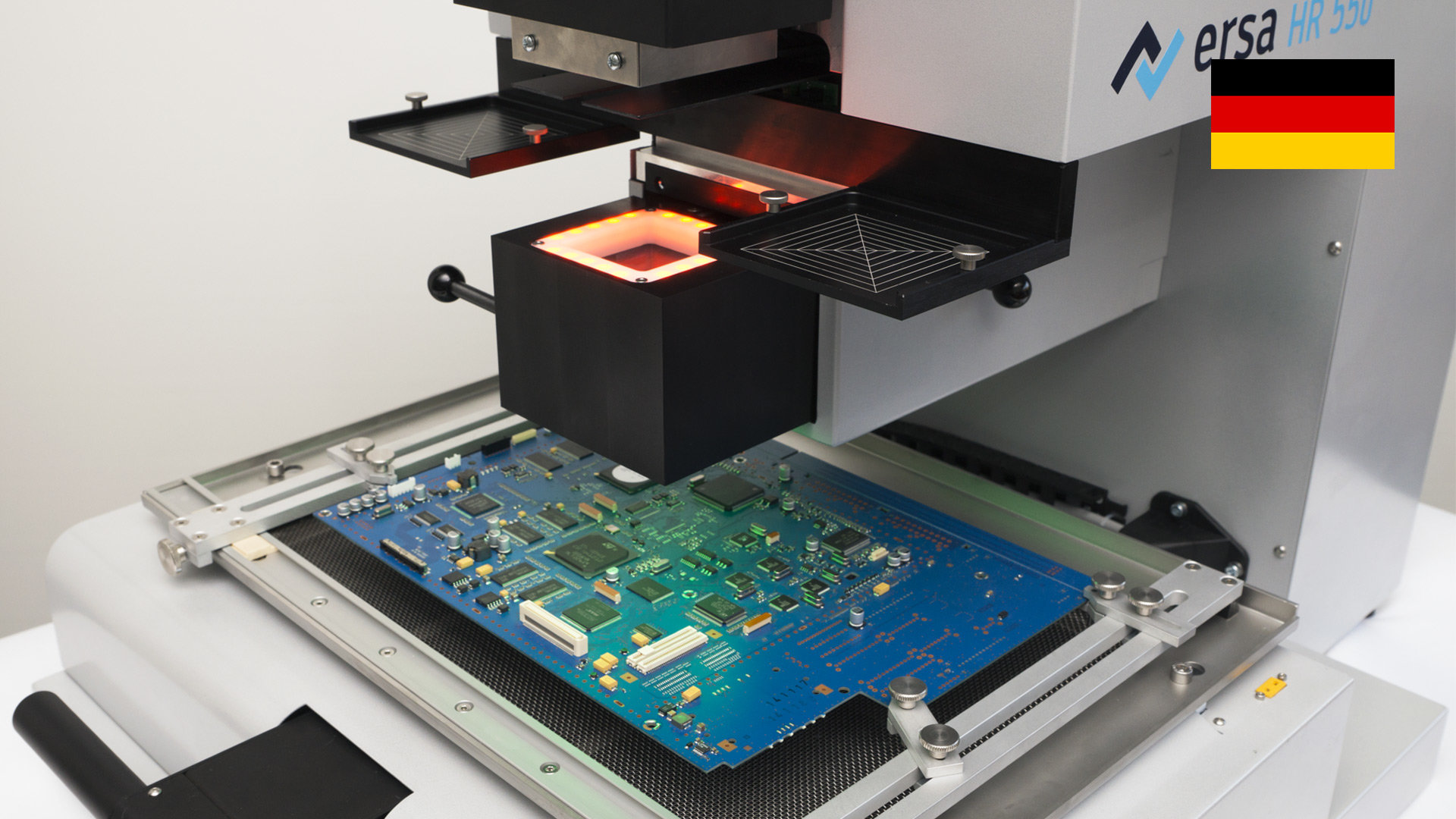

Ersa Rework System – HR 550 – Produktvideo

Ersa Rework System – HR 550 – Produktvideo

Ersa Guided Rework – HR 550 – Trailer

Ersa Guided Rework – HR 550 – Trailer

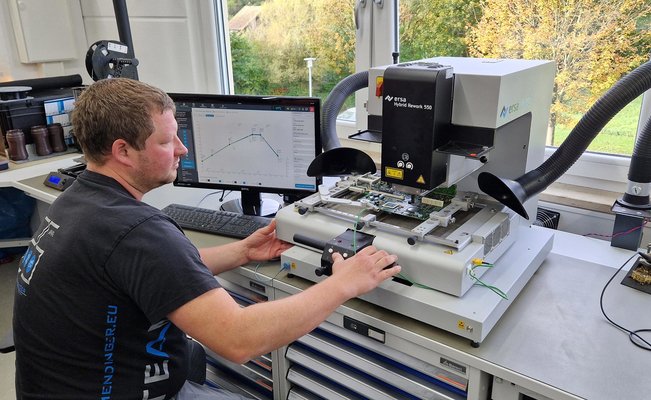

Julian Feder beim Einrichten der Steuerungsbaugruppe am 2. HR 550, das 2024 angeschafft wurde

04/2025

Ersa HR 550 - Rework im Doppelpack
ErsaHandlötenRework
weiterlesen

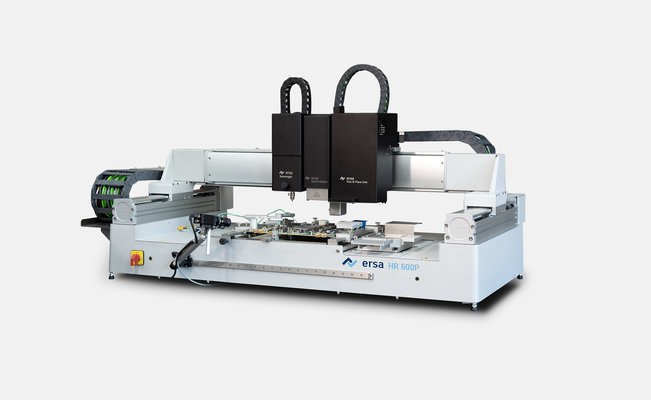

Das neue High-End-Rework-System HR 600 P mit Scavenger liefert mit höchstem Automatisierungsgrad im umfangreichen Ersa Rework-Portfolio effiziente Baugruppen-Reparatur mit reproduzierbarer Erfolgsquote

11/2024

Nachhaltig produzieren - nachhaltig reparieren
Rework
weiterlesen

02/2024

Pioneer in Analog, Leader in Digital
Rework
weiterlesen

HR 550 XLErsa Rework

Technische Daten

  • Abmessungen (BxTxH) in mm: 573 x 765 x 545/747 (Heizkopf unten/oben)

  • Gewicht in kg: 76

  • Ausführung antistatisch (j/n): j

  • Nennleistung in W: 4.200

  • Nennspannung in V AC: 220 V - 240 VAC, 50-60 Hz, 16 A

  • Oberheizung: Hybrid-Strahler 900 W Infrarot + 900 W Heißluft, 70 x 70 mm

  • Untenheizung: IR-Strahler (3 x 800 W), 390 x 270 mm

  • Leiterplattengröße in mm: bis 400 x 300 mm (+x), bis 520 x 360 mm (+x); (0HR550L)

  • Bauteilgröße in mm: von 0,2 x 0,4 (01005) bis 70 x 70

  • Messkanäle: 3 x K-Typ, 1 x IRS

  • Positionslaser: Klasse II

  • Bediensoftware: HRSoft 2 - geeignet für Windows 8, 10 und Windows 11

  • Prüfzeichen: CE

  • Platzierkamera: 5 MP GigE Farbkamera, Sichtfeld 70 x 70 mm (Weitwinkel), 25 x 33 mm (Tele)

  • Option: Reflow-Prozesskamera: 2,3 MP, CMOS GigE Farbkamera, 25 mm Brennweite, Beleuchtung 2x LED, regelbar

Empfohlenes Zubehör

Art.-Nr.:
Beschreibung
0HR510:
Reflow-Prozesskamera zur Beobachtung von Reflow Prozessen
0IR6500-37:
AccuTC Sensor ohne Befestigung K-Typ für den zweiten Messkanal
0HR645:
AccuTC 2.0 Thermoelement K-Typ, für den zweiten Messkanal
0IR4510-02:
Thermofühlerleitung K-Typ, für den zweiten Messkanal
Dip&Print Station (0PR100):
Gut vorbereitet: definierter Flussmittel- oder Lotpastenauftrag beim Rework
0IR6500-01:
AccuTC Thermoelement
0SC550:
Ersa SCAVENGER

Bestellinformation

Art.-Nr.:
Beschreibung
0HR550:
Ersa HR 550 mit Leiterplattenhalter 400 x 300 mm (+x)
0HR550L:
Ersa HR 550 mit Leiterplattenhalter 520 x 360 mm (+x)
0HR510:
Reflow-Prozesskamera (RPC) für HR 500, HR 550 und HR 550 XL
0PR100:
Dip&Print Station, komplett
0SC550:
Ersa Scavenger - Restlotentfernungsmodul, geeignet für alle HR 550 und hR 550 XL Rework-Systeme
Weitere Systemkonfigurationen auf Anfrage
