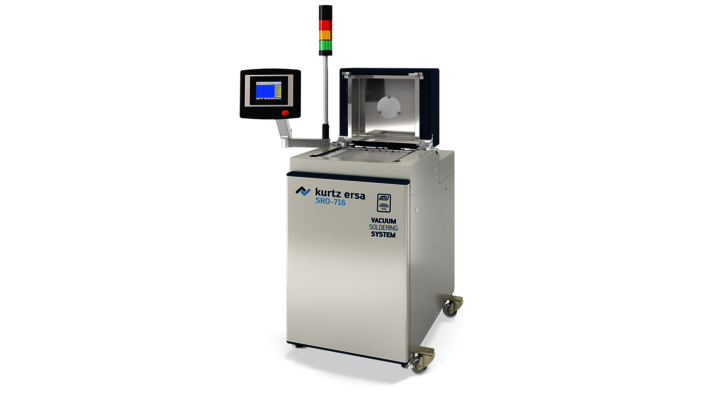

Der SRO-716 ist ein vielseitig einsetzbares Vakuum-Lötsystem, das Präzision und Zuverlässigkeit für eine Vielzahl von Prozessanforderungen bietet. Als zentrales System in vielen Forschungs- und Entwicklungszentren sowie Pilotproduktionen garantiert das SRO-716 hervorragende Ergebnisse im Bereich des Vakuumlötens und Hartlötens. Die Prozesskammer wird durch leistungsstarke Infrarotstrahler auf eine maximale Temperatur von 450 °C (optional bis zu 750 °C) erhitzt. Einstellbare Heizzonen sorgen für eine homogene Temperaturverteilung. Ameisensäure sorgt für saubere, oxidfreie Oberflächen und fördert eine hervorragende Benetzung für perfekte Verbindungsqualität. Mit einer beheizbaren Fläche von 314 × 314 mm und 95 mm Bauteilhöhe ist der SRO-716 mit einer Vielzahl von elektronischen Bauteilen und Gehäusen kompatibel. Verfügbare Optionen wie Hochvakuum, Überdruck, Topheater, Flussmittelmanagementfür Lötpaste und H2/N2H2-Kompatibilität bieten maximale Flexibilität für vielfältige Anwendungen.

Technische HighlightsSRO-716

  • Direkte IR-Beheizung
  • Mehrstellen-Temperaturüberwachung
  • Lotpaste oder Preform, flussmittelfrei oder mit Flussmittel
  • Austauschbare Heizplatte
  • Prozesstemperatur bis zu 450 °C, optional bis zu 750 °C
  • Sauerstoff <3,0 ppm mit Reinstgas N2

AnwendungsbereicheSRO-716

  • Leistungshalbleiter (IGIBT, SiC-MOSFET)
  • Sensoren
  • MEMS-Bauteile
  • Die Attachment
  • Hochleistungs-LED
  • Hybridmontage
  • Flip Chip
  • Package Sealing

Backend Semiconductor Production SRO-716Semicon

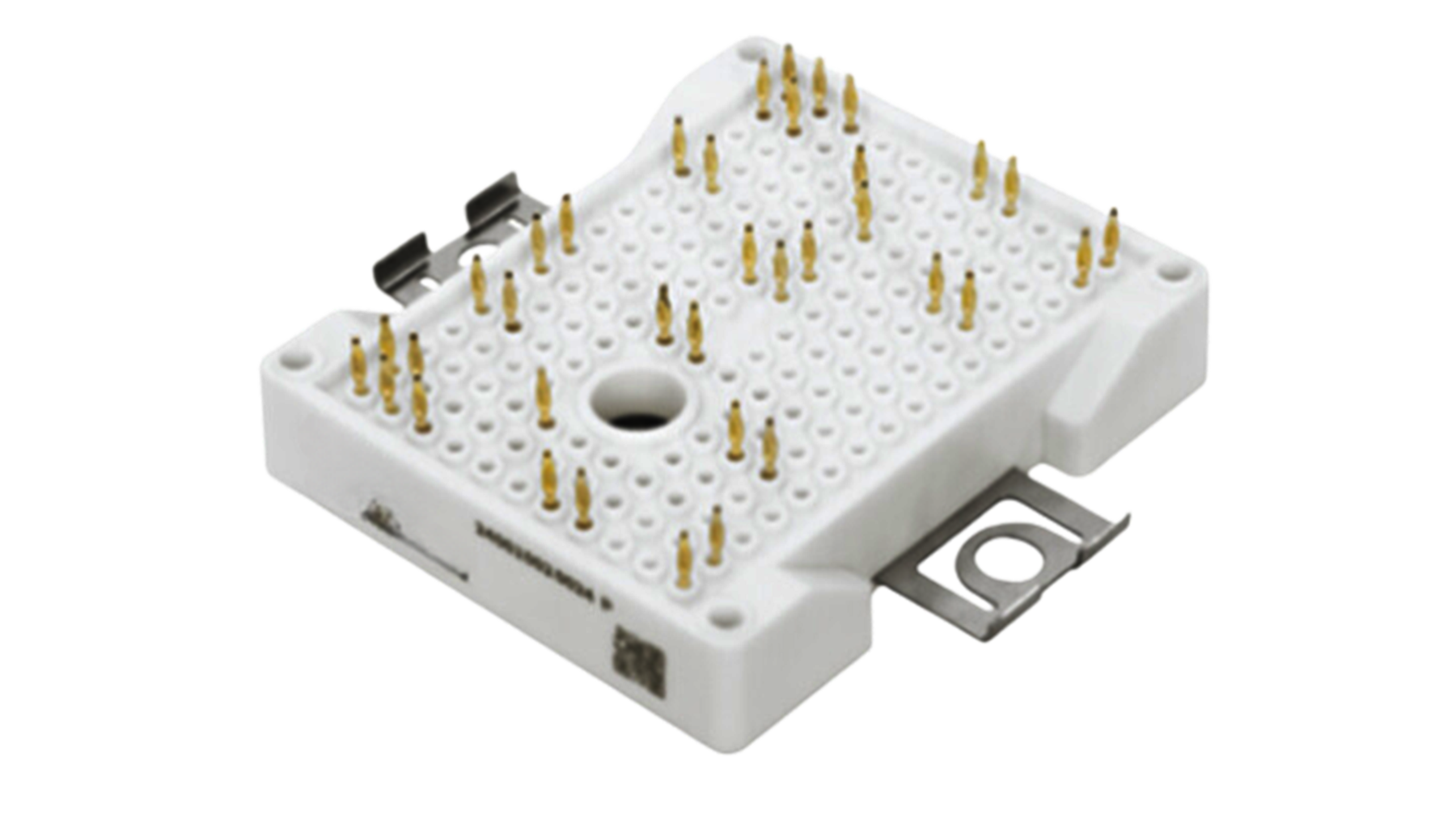

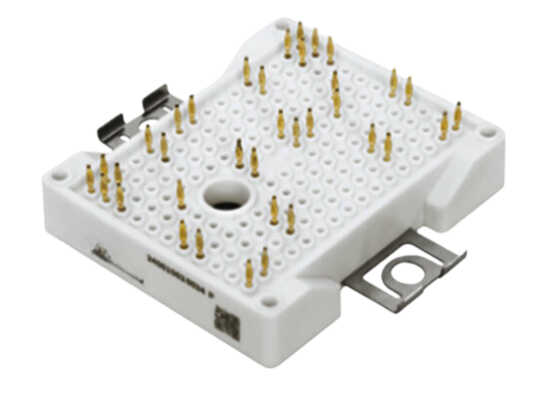

Leistungshalbleiter

SRO-716Semicon

Technische Daten

Abmessungen:
1.090 x 630 x 1.830 mm
Gewicht:
200 kg
Maximale Produkthöhe:
95 mm
Beheizte Fläche:
314 x 314 mm
Heizverfahren:
Anordnung von 12 IR-Strahlern in 3 Zonen
Prozesstemperatur:
450 °C (optional 750 °C)
Vakuumlevel:
0,05 mbar

Optionen

  • Überdruck
  • Topheater
  • H2/N2H2
  • Hochvakuum
  • Flussmittelmanagement

Varianten

Das Vakuum-Lötsystem SRO-716 kann an spezifische Anforderungen angepasst werden und bietet maximale Flexibilität und Leistung für zahlreiche Anwendungen für Forschungs- und Entwicklungszwecke sowie die Pilotlinienproduktion.

  • SRO-716 Vakuum-Lötsystem mit Überdruck
    Das Überdrucksystem SRO-716 ist die perfekte Lösung für präzise Lötprozesse, die voidfreie Lötstellen unter Überdruck erfordern.

  • SRO-716 Vakuum-Lötsystem mit Flussmittelmanagement (Lotpaste)
    Das Lotpastensystem für das SRO-716 ist die ideale Lösung für hochpräzise und saubere Lötprozesse mit Lotpaste. Basierend auf der bewährten Vakuumlöttechnologie von Kurtz Ersa Semicon, bietet es Zuverlässigkeit und Reproduzierbarkeit für alle Anwendungen. Um eine kontaminationsfreie Prozesskammer zu gewährleisten, ist das System mit einer integrierten Flussmittelhaube ausgestattet, welche die Kammerverunreinigung zuverlässig reduziert.

  • SRO-716 Vakuum-Lötsystem mit Hochvakuum
    Das Hochvakuumsystem SRO-716 mit Scroll- und Turbomolekularpumpe erreicht ein Vakuum von <5×10-5 mbar, während Stickstoff (N2) für eine kontrollierte Kühlung sorgt. Der HCOOH-Schritt optimiert die Benetzung und gewährleistet eine hervorragende Lötqualität. Der Prozess wird intuitiv über die WinATV-Software gesteuert, die eine präzise Einstellung aller Prozessabläufe ermöglicht.

  • SRO-716 mit Toptheater
    Der SRO-716 Topheater-System wurde speziell für thermisch anspruchsvolle Lötprozesse entwickelt und ermöglicht dank der Topheater-Technologie äußerst präzise und effiziente Ergebnisse.

  • SRO-716 mit Wasserstoff
    Das SRO-716 H2-System ist die perfekte Lösung um Oberflächenoxide für eine optimale Benetzbarkeit mit Wasserstoff oder Formiergas zu entfernen.
