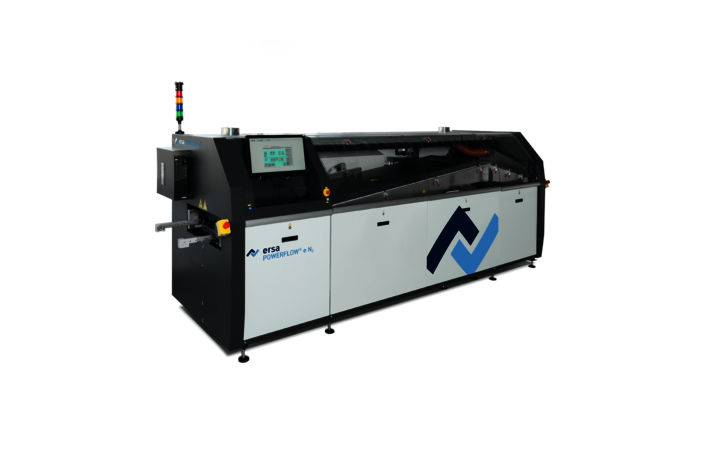

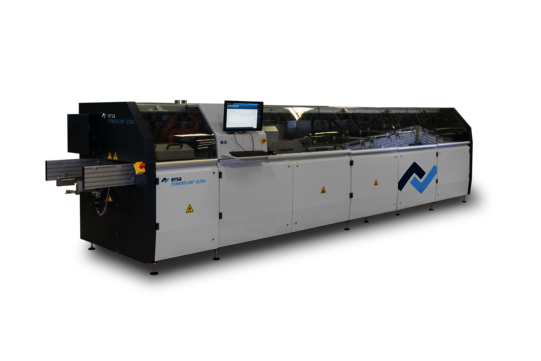

Technologie-Highlights POWERFLOWErsa Wellenlöten

Leistungsstarkes Wellenlötsystem mit attraktivem Preis-Leistungs-Verhältnis

  • Modulares, flexibles und individuell erweiterbares Vorheizkonzept - in Länge und Leistung variabel konfigurierbar (auch nachträglich möglich)
  • Überwachung und Dokumentation aller prozessrelevanter Daten > ready for traceability

POWERFLOWErsa Wellenlöten

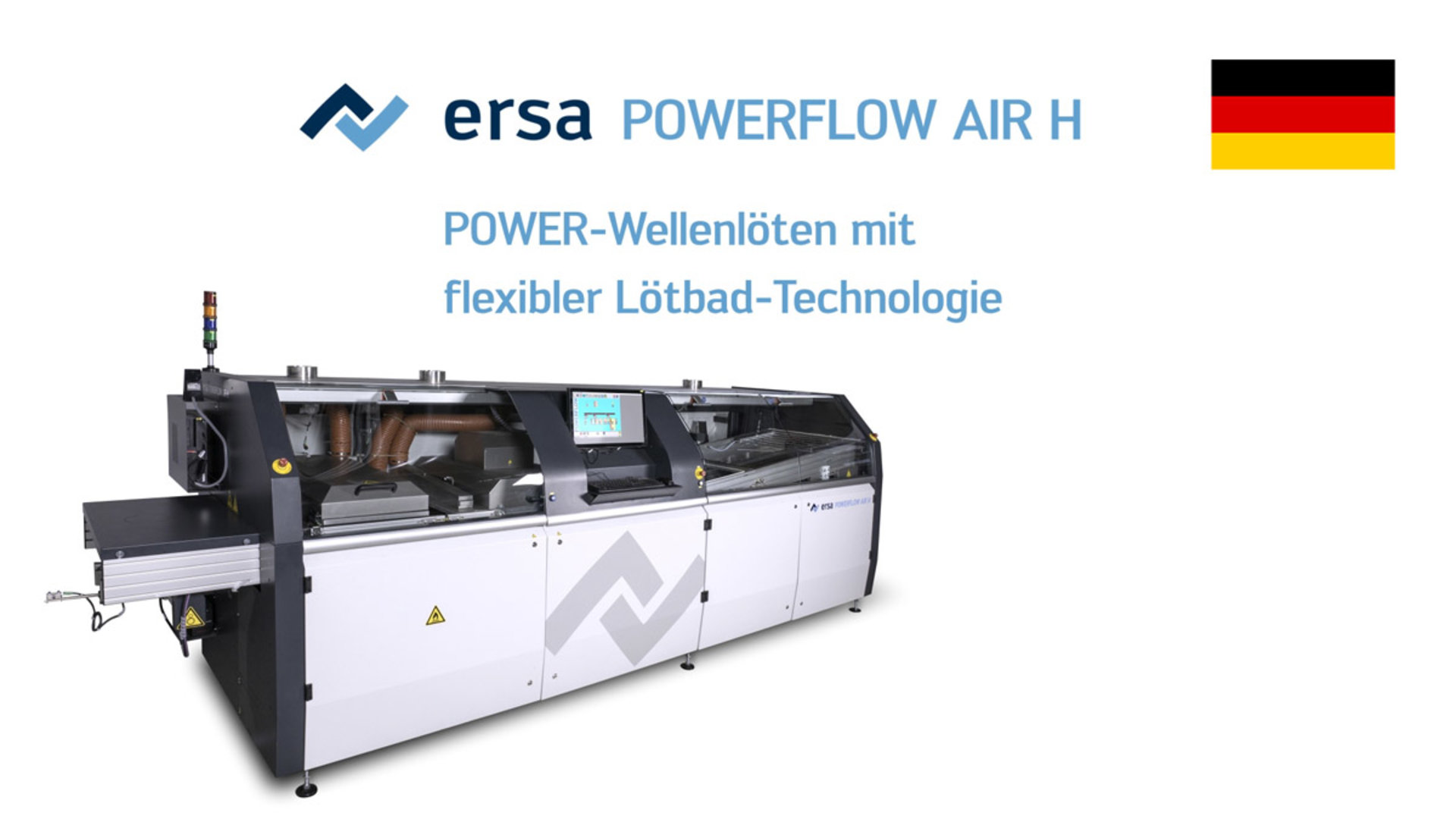

Ersa Wellenlöten – POWERFLOW – Produktvideo

Ersa Wellenlöten – POWERFLOW – Produktvideo

POWERFLOWErsa Wellenlöten

Technische Daten

Länge:
von 4.200 bis 4.950 mm
Breite:
ca. 1.515 mm
Höhe:
ca. 1.565 mm
Gewicht:
2.200 bis 3.000 kg

Transportsysteme

  • Fingertransport
  • Max. Transportgeschwindigkeit 2,5 m/min
  • Max. Arbeitsbreite 508 mm
  • Max. Leiterplattenaufbauten bis 120 mm

Vorheizung/Lötmodul

Vorheizung unten:

  • kurzwellige Strahlerkassette, dynamisch - max. 10,4 kW (leistungsgestellt)
  • mittelwellige Strahlerkassette, max. 6 kW (geregelt)
  • Abmessungen: jew. 600 mm Länge

Lötmodul:

  • Leistung ca. 9,8 kW
  • Lotinhalt: ca. 820 kg bleifreie Legierung
  • Lottemperatur: max. 300 °C
