Die POWERFLOW ULTRA ist die Innovation im Wellenlötproduktportfolio der Ersa GmbH. Diese Volltunnel-Wellenlötanlage wird aktuellen und zukünftigen Flexibilitäts- und Durchsatzanforderungen gerecht. Die Maschine ist sowohl mit Rahmen- als auch mit Fingertransport verfügbar. Dabei sind Arbeitsbreiten von 330 bis zu 610 mm (XXL-Version) möglich. Damit können auch Serverboards für die 5G-Kommunikation gelötet werden.

1/3

2/3

3/3

Technologie-Highlights POWERFLOW ULTRA XXLErsa Wellenlöten

High-End-Volltunnel-Stickstoff-Wellenlötanlage für Arbeitsbreiten bis 610 und 850 mm Leiterplattenlänge

  • Höchste Flexibilität, höchster Durchsatz und höchste Verfügbarkeit
  • Modulares, flexibles und individuell erweiterbares Vorheizkonzept in Länge und Leistung variabel konfigurierbar (auch nachträglich möglich)
  • Preisgekrönte Bediensoftware ERSASOFT 5 auf Datenbankbasis > Ready for Industrie 4.0
  • Speziell konzipiert für Anwendungen in der 5G-Telekommunikation

POWERFLOW ULTRA XXLErsa Wellenlöten

POWERFLOW ULTRA XLErsa Videos

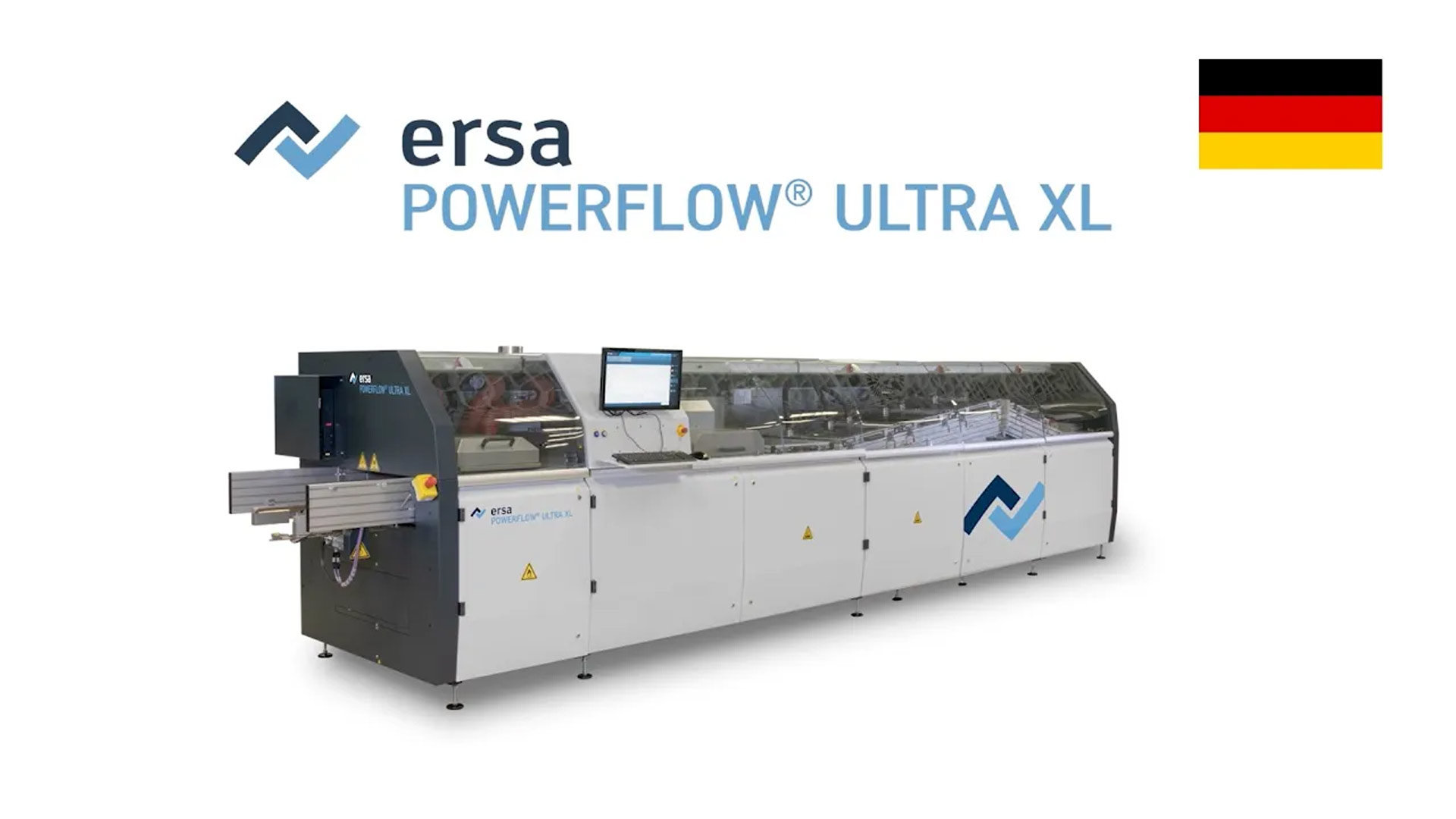

Ersa Wellenlöten – POWERFLOW ULTRA XL – Produktvideo

Ersa Wellenlöten – POWERFLOW ULTRA XL – Produktvideo

Neues Lötmodul für die POWERFLOW ULTRAErsa Wellenlöten

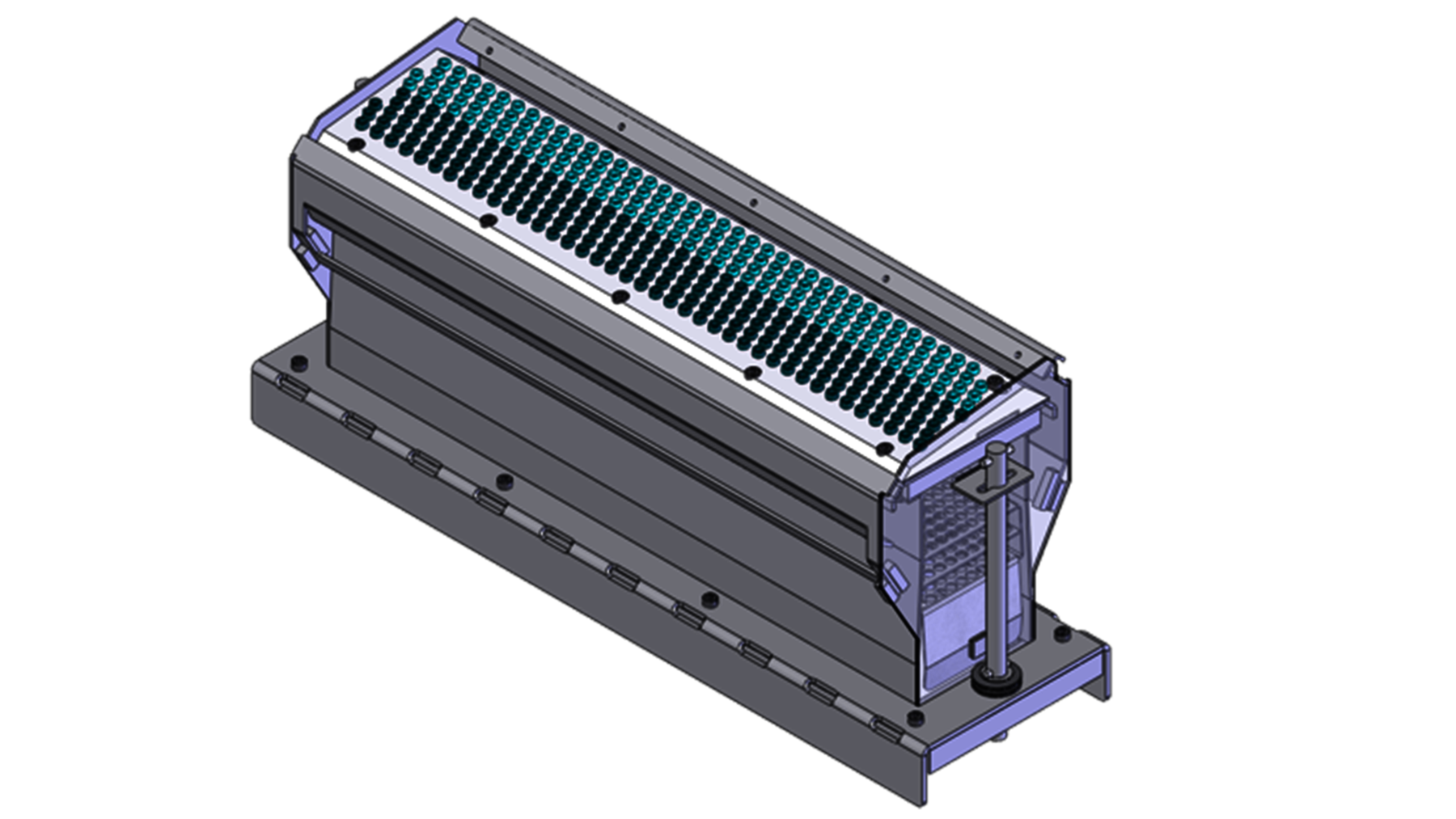

Herzstück der POWERFLOW ULTRA ist das neue Lötmodul mit einzigartiger Prozesskontrolle und Flexibilität. Sein innovativer Antrieb erreicht Verfahrgeschwindigkeiten von bis zu 5 mm/s. Der Abstand zwischen Lötdüse und Leiterplatte wird dabei über die Bediensoftware ERSASOFT 5 definiert. So lassen sich Baugruppen mit passgenauem Abstand löten. Düsenabstand und Lötwellenhöhe sind auch innerhalb einer Baugruppe bedarfsgerecht regelbar.

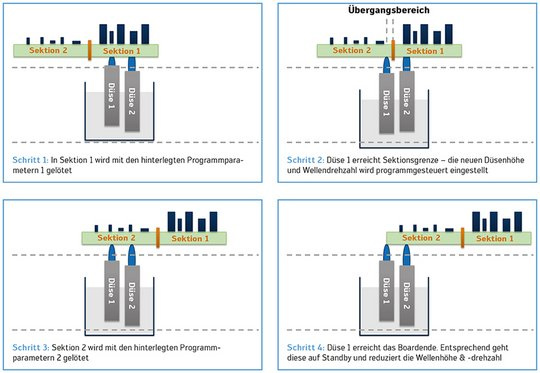

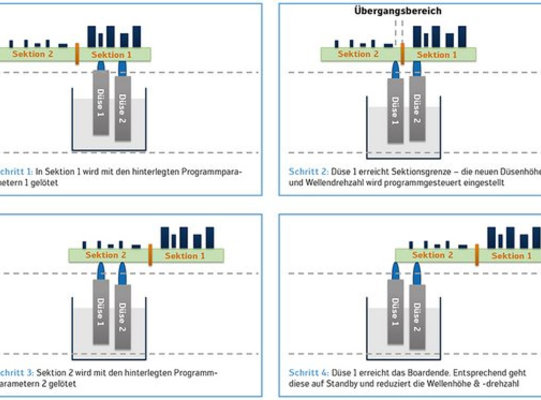

Dazu wird die Leiterplatte programmgesteuert in Sektoren unterteilt, die mit Parametern hinterlegt werden. So kann jeder Sektor mit individuellen Konfigurationen gelötet werden, was hochflexible Prozesse gewährleistet. Zudem ist die Kontaktzeit der Lötwelle mit der Baugruppe im Lötprogramm hinterlegbar. Dies bietet maximale Prozesskontrolle beim Ein- und Ausfahren der Baugruppe in die Lötwelle. Im Zusammenspiel mit dem Düsenabstand erreicht man so einen optimalen Lotfluss und als Ergebnis perfekte Lötverbindungen – insbesondere bei Baugruppen, die neben Leistungselektronik auch mit einen hohen Anteil an digitalen Komponenten bestückt sind.

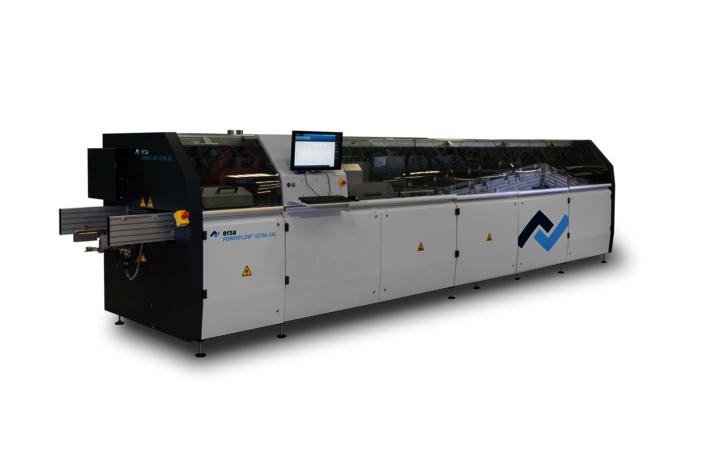

POWERFLOW ULTRA XXLErsa Wellenlöten

Technische Daten

Länge:
von 6.450 mm
Breite:
ca. 1.515 mm
Höhe:
ca. 1.630 mm

Transportsysteme

  • Fingertransport
  • Max. Transportgeschwindigkeit 2,5 m/min
  • Max. Arbeitsbreite 610 mm
  • Max. Leiterplattenaufbauen bis 150 mm

Vorheizung/Lötmodul

  • Vorheizlänge: 2.400 mm

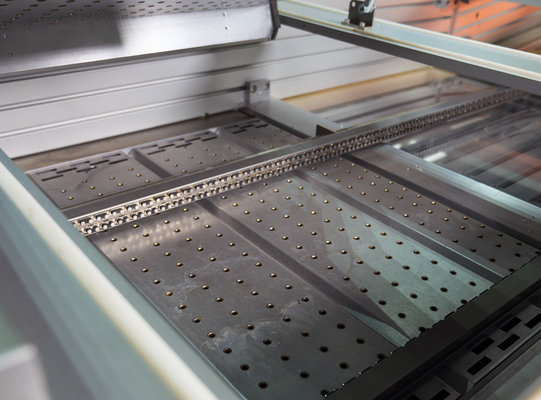

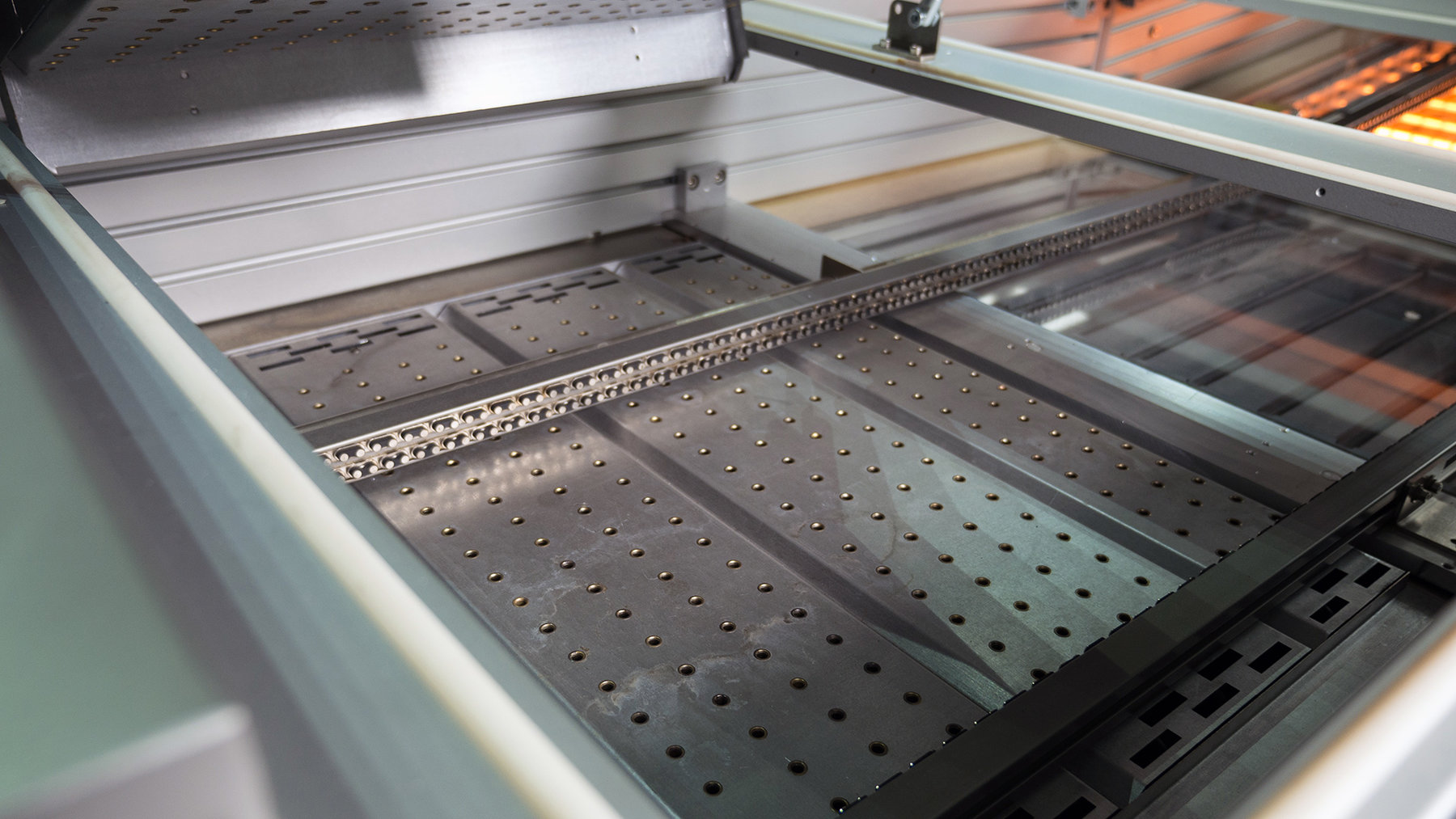

  • Wärmeübertragung mittels Konvektion, mittelwelliger Strahlung und kurzwelliger Strahlung
  • Individuell konfigurierbar
  • Lötmodul: je nach Konfiguration 525 bis 725 kg Lotinhalt
