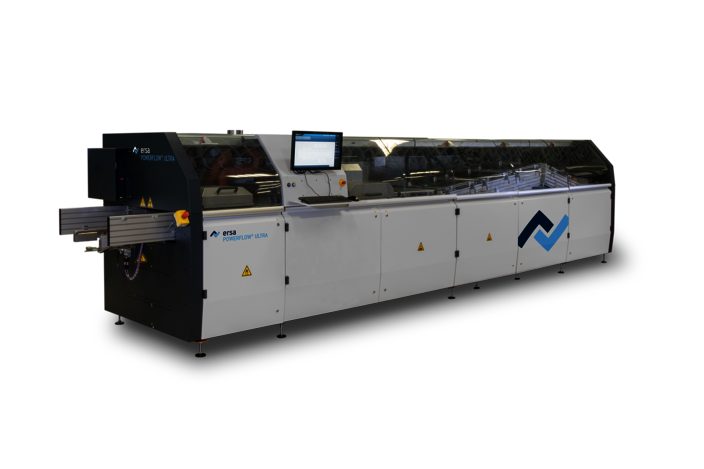

Volltunnel-Stickstoff-Wellenlötanlage POWERFLOW ULTRA Ersa Wellenlöten

1/3
Ersa Wellenlöten
POWERFLOW
Volltunnel-Wellenlötsystem für höchste Flexibilität und höchsten Durchsatz

2/3
Ersa Wellenlöten
POWERFLOW
Patentiertes Löten - innovative Düsenkombinationen für jede Anwendung

3/3
Ersa Wellenlöten
POWERFLOW
Maximale Flexibilität - für jede Anforderung die passende Lösung

Technologie-Highlights POWERFLOW ULTRAErsa Wellenlöten
High-End-Volltunnel-Stickstoff-Wellenlötanlage
- Höchste Flexibilität, höchster Durchsatz und höchste Verfügbarkeit
- Modulares, flexibles und individuell erweiterbares Vorheizkonzept in Länge und Leistung variabel konfigurierbar (auch nachträglich möglich)
- Preisgekrönte Bediensoftware ERSASOFT 5 auf Datenbankbasis > Ready for Industrie 4.0

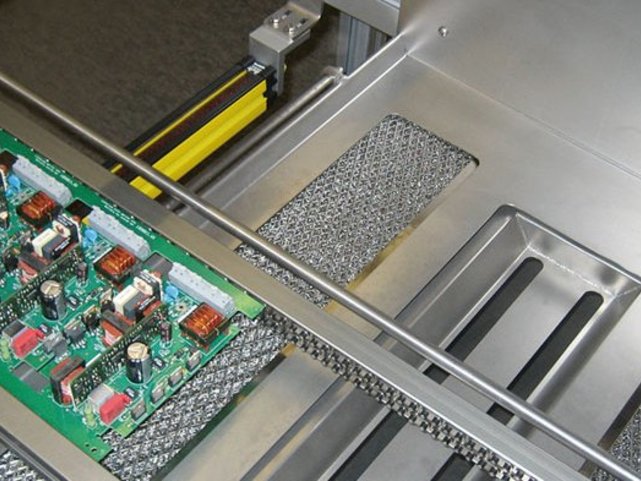

- Finger- und Rahmentransport mit verschiedenen Arbeitsbreiten
Anwendungen POWERFLOW WellenlötmaschineErsa Wellenlöten
POWERFLOW ULTRAErsa Videos

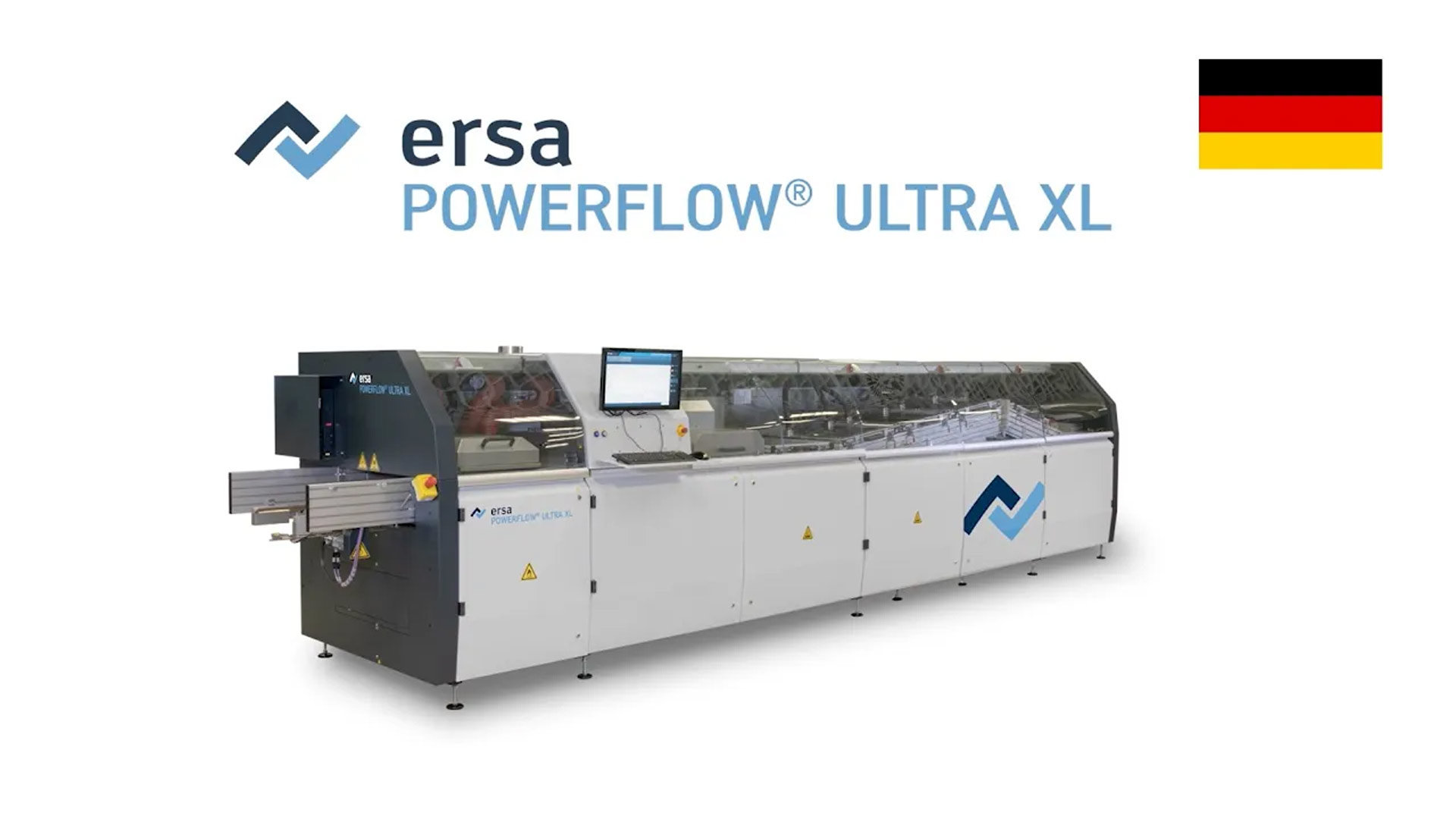

Ersa Wellenlöten – POWERFLOW ULTRA XL – Produktvideo
POWERFLOW ULTRAErsa Wellenlöten

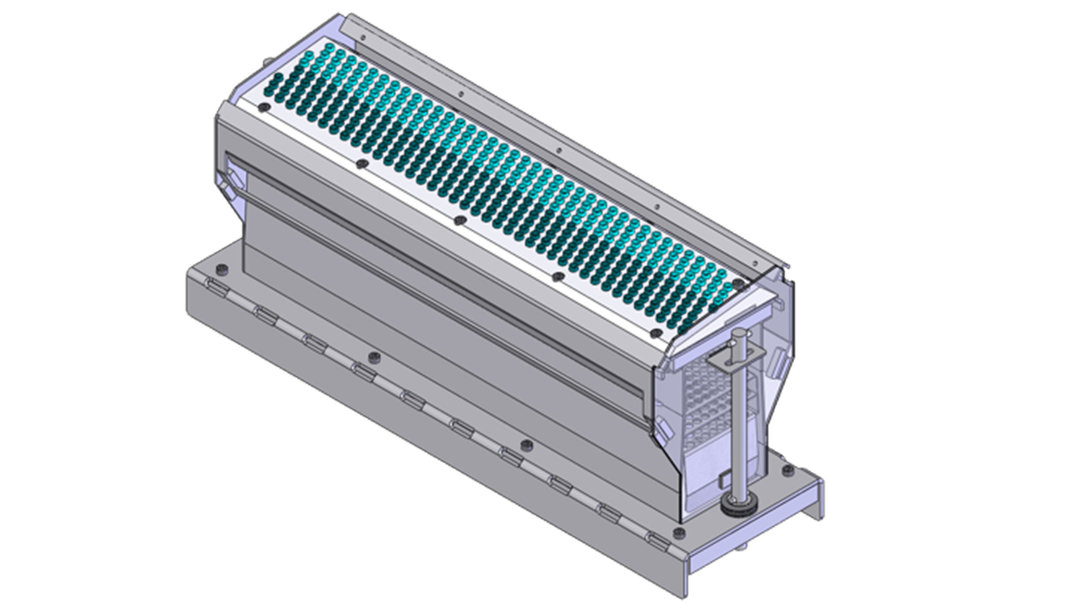

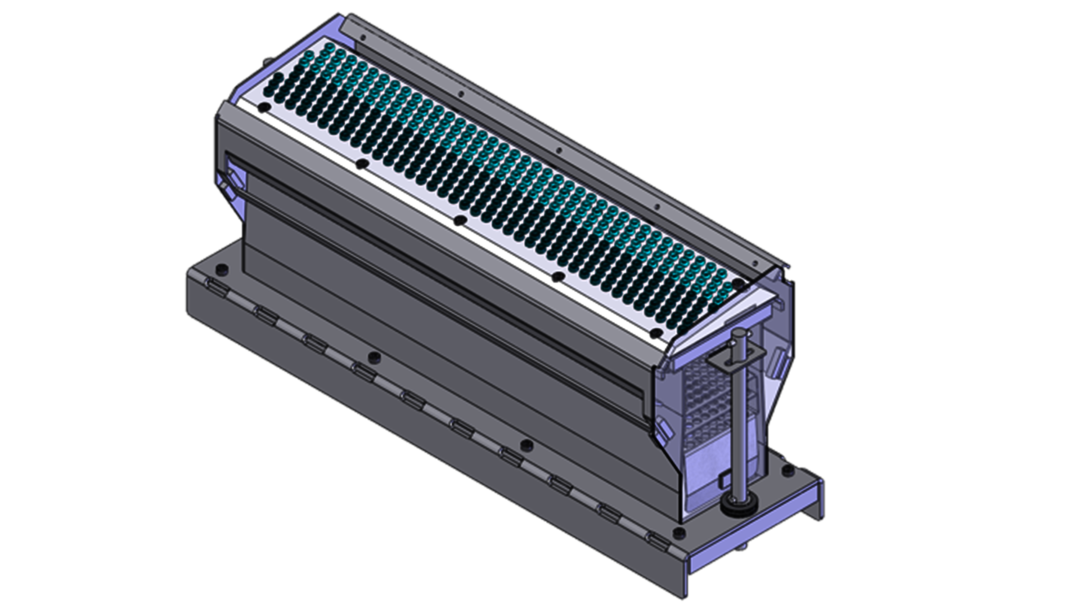

Neues Lötmodul für die POWERFLOW ULTRA
Herzstück der POWERFLOW ULTRA ist das neue Lötmodul mit einzigartiger Prozesskontrolle und Flexibilität. Sein innovativer Antrieb erreicht Verfahrgeschwindigkeiten von bis zu 5 mm/s. Der Abstand zwischen Lötdüse und Leiterplatte wird dabei über die Bediensoftware ERSASOFT 5 definiert. So lassen sich Baugruppen mit passgenauem Abstand löten. Düsenabstand und Lötwellenhöhe sind auch innerhalb einer Baugruppe bedarfsgerecht regelbar.

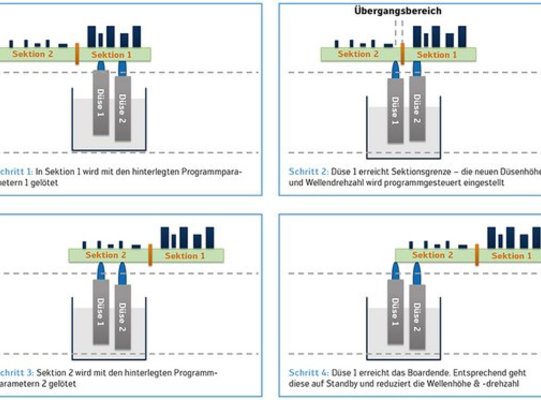

Dazu wird die Leiterplatte programmgesteuert in Sektoren unterteilt, die mit Parametern hinterlegt werden. So kann jeder Sektor mit individuellen Konfigurationen gelötet werden, was hochflexible Prozesse gewährleistet. Zudem ist die Kontaktzeit der Lötwelle mit der Baugruppe im Lötprogramm hinterlegbar. Dies bietet maximale Prozesskontrolle beim Ein- und Ausfahren der Baugruppe in die Lötwelle. Im Zusammenspiel mit dem Düsenabstand erreicht man so einen optimalen Lotfluss und als Ergebnis perfekte Lötverbindungen – v.a. bei Baugruppen, die neben Leistungselektronik auch mit einen hohen Anteil an digitalen Komponenten bestückt sind.
POWERFLOW ULTRAErsa Wellenlöten
Technische Daten
Transportsysteme
- Fingertransport, Rahmentransport
- Max. Transportgeschwindigkeit 2,5 m/min
- Max. Arbeitsbreite 406 mm
- Max. Leiterplattenaufbauten bis 150 mm
Vorheizung/Lötmodul

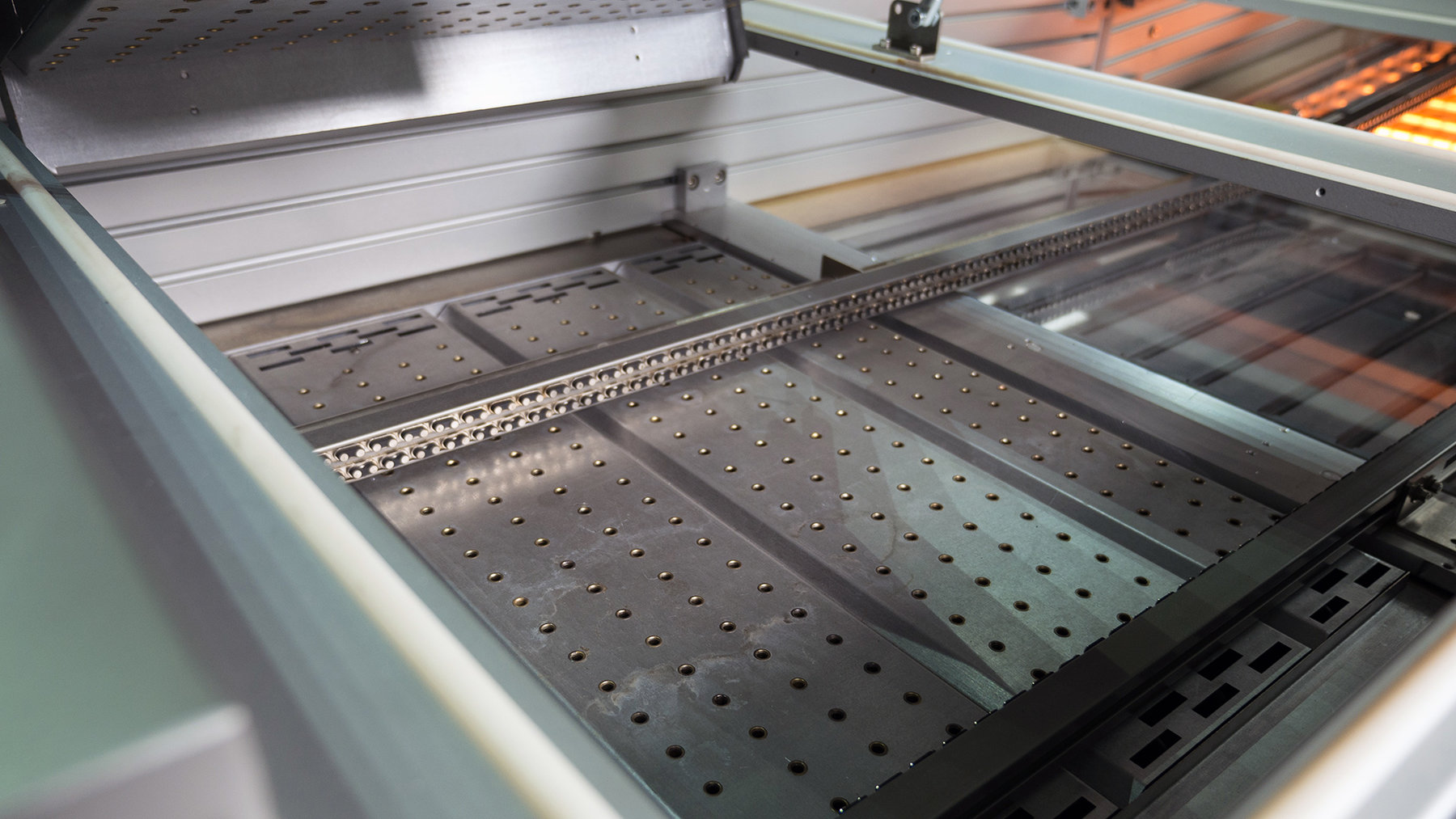

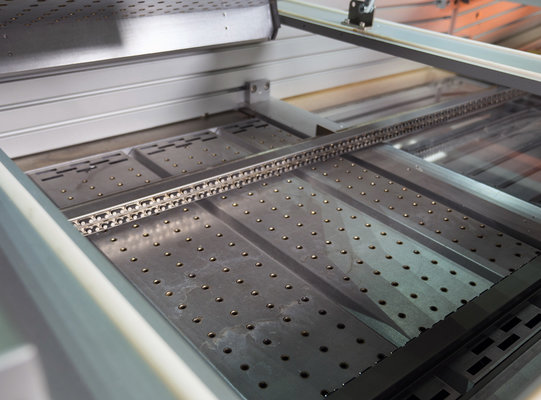

- Vorheizung: Wärmeübertragung mittels Konvektion, mittelwelliger Strahlung und kurzwelliger Strahlung
- Individuell konfigurierbar bis zu einer Vorheizlänge von 3.000 mm
- Lötmodul: je nach Konfiguration 525 bis 725 kg Lotinhalt
