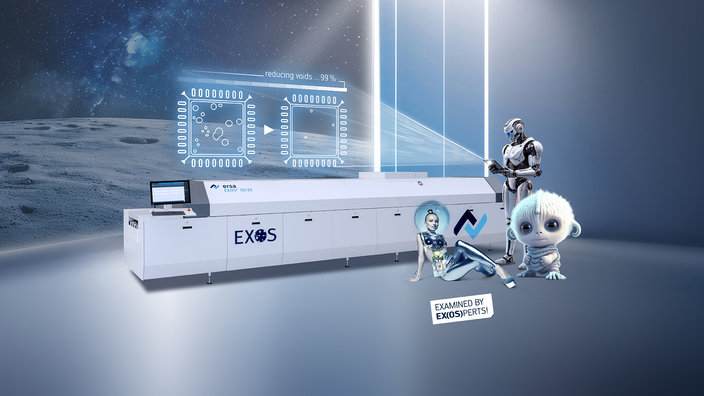

Die Forderungen der Elektronikfertigung nach porenfreien Lötverbindungen - vor allem für Leistungselektronik und Hochzuverlässigkeitstechnik - beantwortet Ersa mit der EXOS 10/26, einer Konvektions-Reflowlötanlage mit 22 Heizkammern und 4 Kühlzonen sowie einer Vakuumkammer nach der Peak-Zone, mit der sich die Voidrate um beeindruckende 99% senken lässt. Dank intelligenter Features kann die EXOS 10/26 besonders wirtschaftlich und "void-free" produzieren.

Highlights EXOS 10/26Ersa Reflowlöten

  • 4-teiliger Transport (Einlauf, Vorheizung mit Peak, Vakuum, Kühlzone), auch als Dual-Track
  • Perfekte Synchronisierung der Baugruppen und Übergänge durch sensorüberwachten Transport, kein externes Einlaufmodul erforderlich

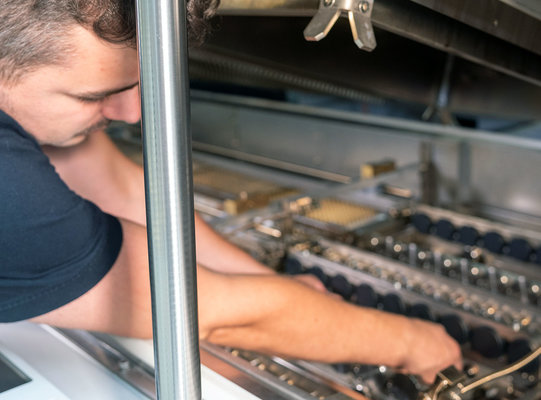

  • Wartungsfreundlicher, schmiermittelfreier Rollentransport im Vakuummodul

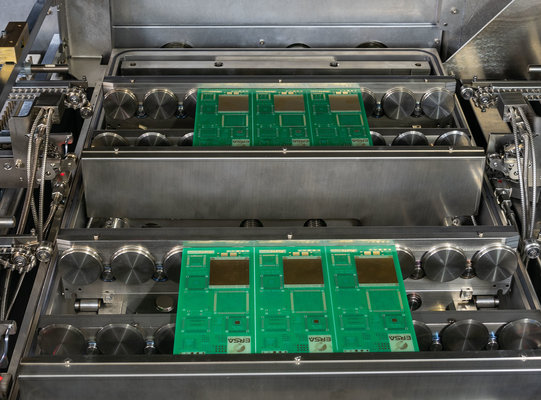

  • Optimale Zugänglichkeit der Vakuumkammer durch Hubeinheit von oben
  • Optimale Temperaturprofile durch mittelwellige Heizstrahler im Vakuummodul
  • Höchste Maschinenverfügbarkeit durch schnelle Entnahme der Transporteinheit im Vakuummodul

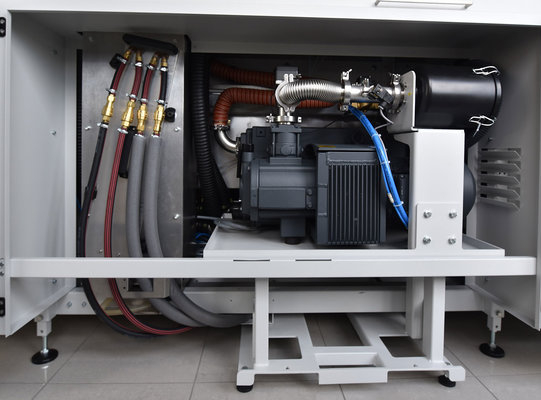

  • Teilintegrierte Vakuumpumpe auf separatem Modulträger zur schnellen Wartung
  • Innovatives Reinigungssystem SMART ELEMENTS®

EXOS 10/26Ersa Reflowlöten

Sichere Prozesse, maximaler Durchsatz - minimale Stellfläche durch innovatives Transportsystem
Rollentransport - höchste Baugruppenqualität und Maschinenverfügbarkeit
Mittelwellige Strahler - optimale Temperaturprofile mit Vakuumprozess
Vakuummodul - maximale Sicherheit und Wartungsfreundlichkeit

EXOS 10/26Ersa Videos

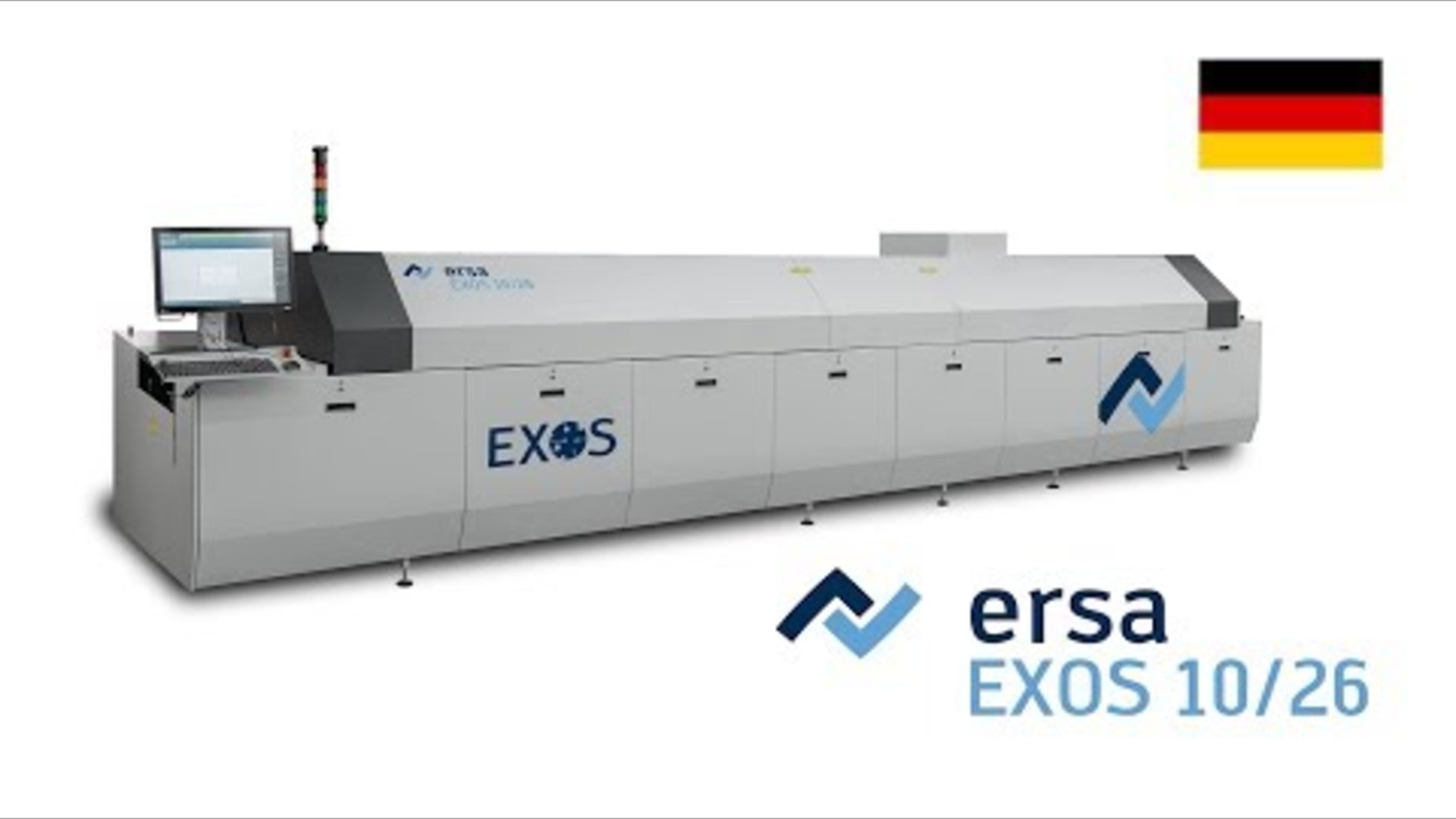

Ersa Reflowlöten unter Vakuum – EXOS 10/26

Ersa Reflowlöten unter Vakuum – EXOS 10/26

EXOS 10/26Ersa Reflowlöten

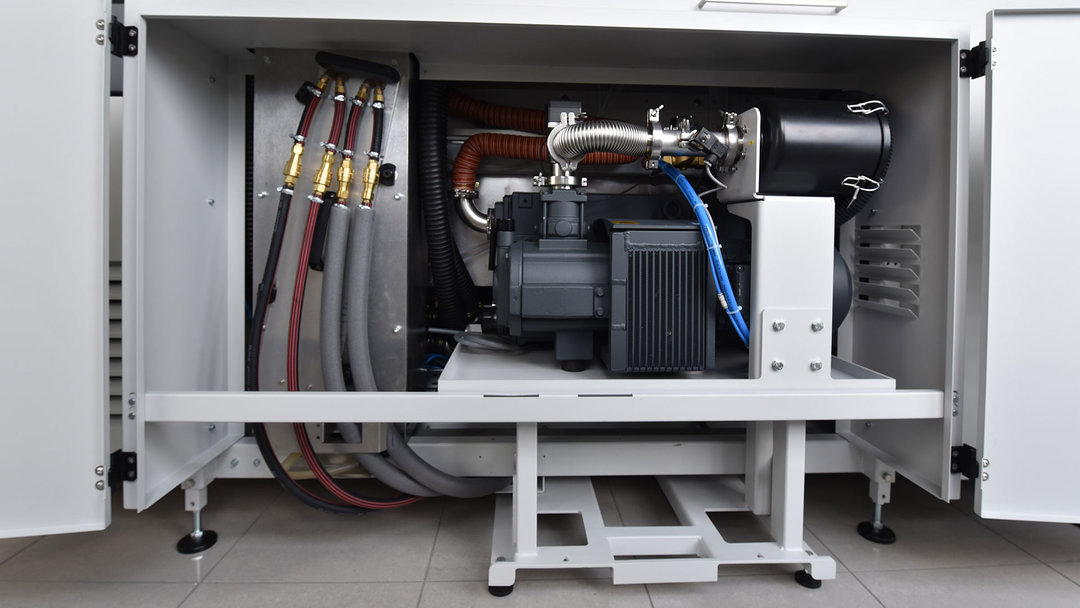

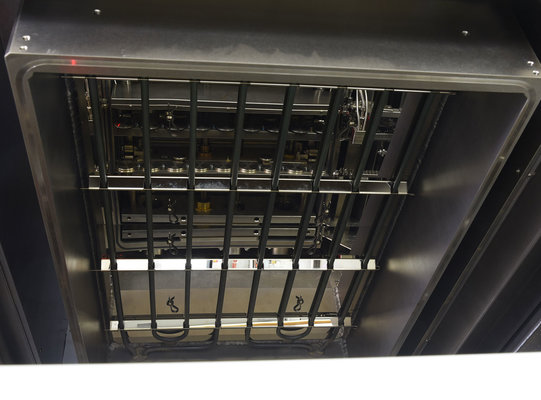

Vakuumkammer

  • Kammervolumen: ca. 110
  • Enddruck: bis 10 mbar
  • Pumpenleistung: bis 240 m3/h bzw. 5,3 kW

EXOS 10/26Ersa Reflowlöten

Technische Daten

Länge:
7.875 mm
Breite:
2.195 mm
Höhe:
1.969 mm
Gewicht mit Optionen:
5.000 kg

Transportsystem

Arbeitsbreite:
50-630 mm
Arbeitsbreite (Mittenunterstützung):
100-630 mm
Durchlaufhöhe:
+/-35 mm
Mittenunterstützung, Laschenhöhe:
11 mm
Transportgeschwindigkeit:
20-200 cm/min
Transport über Grund:
820-980 mm
Stiftkettentransport:
5 mm Auflage

Prozesszone

Einlauf:
1.011 mm
Heizzone:
4.545,5 mm
Vakuumzone:
558 mm
Kühlzone:
1.536 mm
Auslauf:
730 mm
Prozesskammerbreite:
ca. 910 mm

Heizsystem

Konvektionsanteil (außer Vakuumkammer):
100%
Volumenstrom/Modul:
500 m³/h einstellbar, Multijet
Konvektionsheizmodule:
11 oben/11 unten
Vorheizung:
9 oben/9 unten
Lötzone:
2 oben/2 unten
Nennleistung/Modul:
3,3/4,5/9,0 kW
Heizsystem Vakuumkammer:
2x geregelt (4,8/6,8 kW)
3 mittelwellige Heizzungen:
1x gestellt (4 kW)

Transportsystem

Arbeitsbreite:
50-630 mm
Arbeitsbreite (Mittenunterstützung):
100-630 mm
Durchlaufhöhe:
+/-35 mm
Mittenunterstützung, Laschenhöhe:
11 mm
Transportgeschwindigkeit:
20-200 cm/min
Transport über Grund:
820-980 mm
Stiftkettentransport:
5 mm Auflage

Prozesszone

Einlauf:
1.011 mm
Heizzone:
4.545,5 mm
Vakuumzone:
558 mm
Kühlzone:
1.536 mm
Auslauf:
730 mm
Prozesskammerbreite:
ca. 910 mm

Heizsystem

Konvektionsanteil (außer Vakuumkammer):
100%
Volumenstrom/Modul:
500 m³/h einstellbar, Multijet
Konvektionsheizmodule:
11 oben/11 unten
Vorheizung:
9 oben/9 unten
Lötzone:
2 oben/2 unten
Nennleistung/Modul:
3,3/4,5/9,0 kW
Heizsystem Vakuumkammer:
2x geregelt (4,8/6,8 kW)
3 mittelwellige Heizzungen:
1x gestellt (4 kW)
