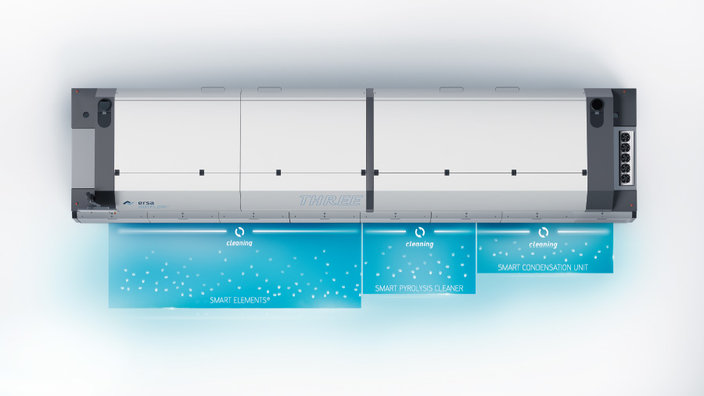

HOTFLOW THREE: die beste Reflow-Leistung in jeder Hinsicht: Qualität. Effizienz. Flexibilität. Konnektivität. Reinigung. Sie läuft und läuft und läuft und setzt mit 12 Wochen und mehr Non-Stop-Betrieb ohne Wartungsintervall die Benchmark beim Reflowlöten. Möglich wird das durch das patentierte dreistufige Ersa SMART CLEANING System bestehend aus dem neuen Filtersystem SMART ELEMENTS®, dem SMART PYROLYSIS CLEANER in der Peak-Zone und der SMART CONDENSATION UNIT in der Kühlzone.

1/3

2/3

3/3

Vorteile HOTFLOW THREEErsa Reflowlöten

Begeisternde Maschinenverfügbarkeiten (OEE) durch das 3-stufige Ersa SMART CLEANING-System mit perfekter Zugänglichkeit.

  • weniger Wartung
  • gesteigerte Overall Equipment Effectiveness
  • höherer Durchsatz und Performance
  • schnelle Abkühlung/Profilwechsel

HOTFLOW THREEErsa Videos

Ersa Reflowlöten – HOTFLOW THREE – Produktvideo

Ersa Reflowlöten – HOTFLOW THREE – Produktvideo

Features HOTFLOW THREEErsa Reflowlöten

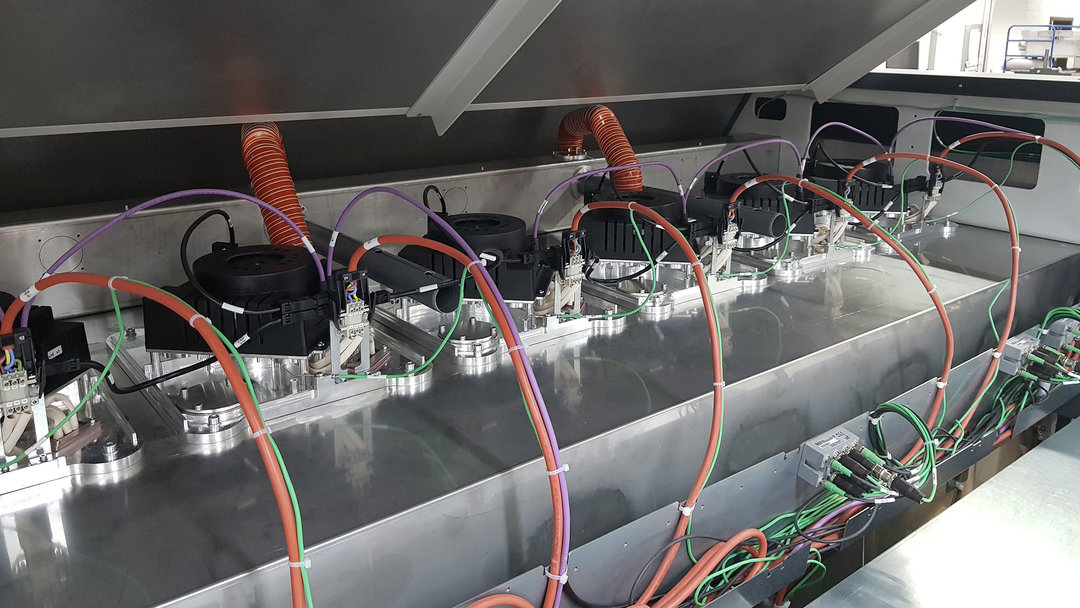

Noch mehr Qualität beim Löten

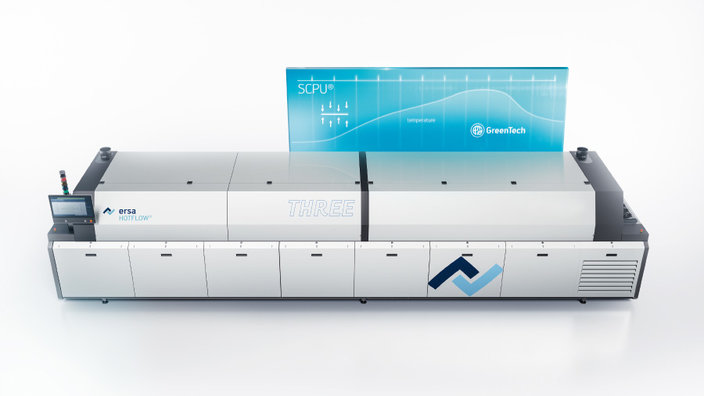

Mit der HOTFLOW THREE setzt Ersa ein klares Statement für noch mehr Qualität beim Löten. Absolutes Alleinstellungsmerkmal: die SMART CONVECTION POWER UNIT (SCPU®). Die exklusiv entwickelte Motoren- und Steuereinheit sorgt für ein optimiertes Lötprofil und damit noch bessere Lötergebnisse. Einzelne Zonen können individuell geregelt werden, was eine perfekte Anpassung auf die Anforderungen von Material und Lotpaste ermöglicht.

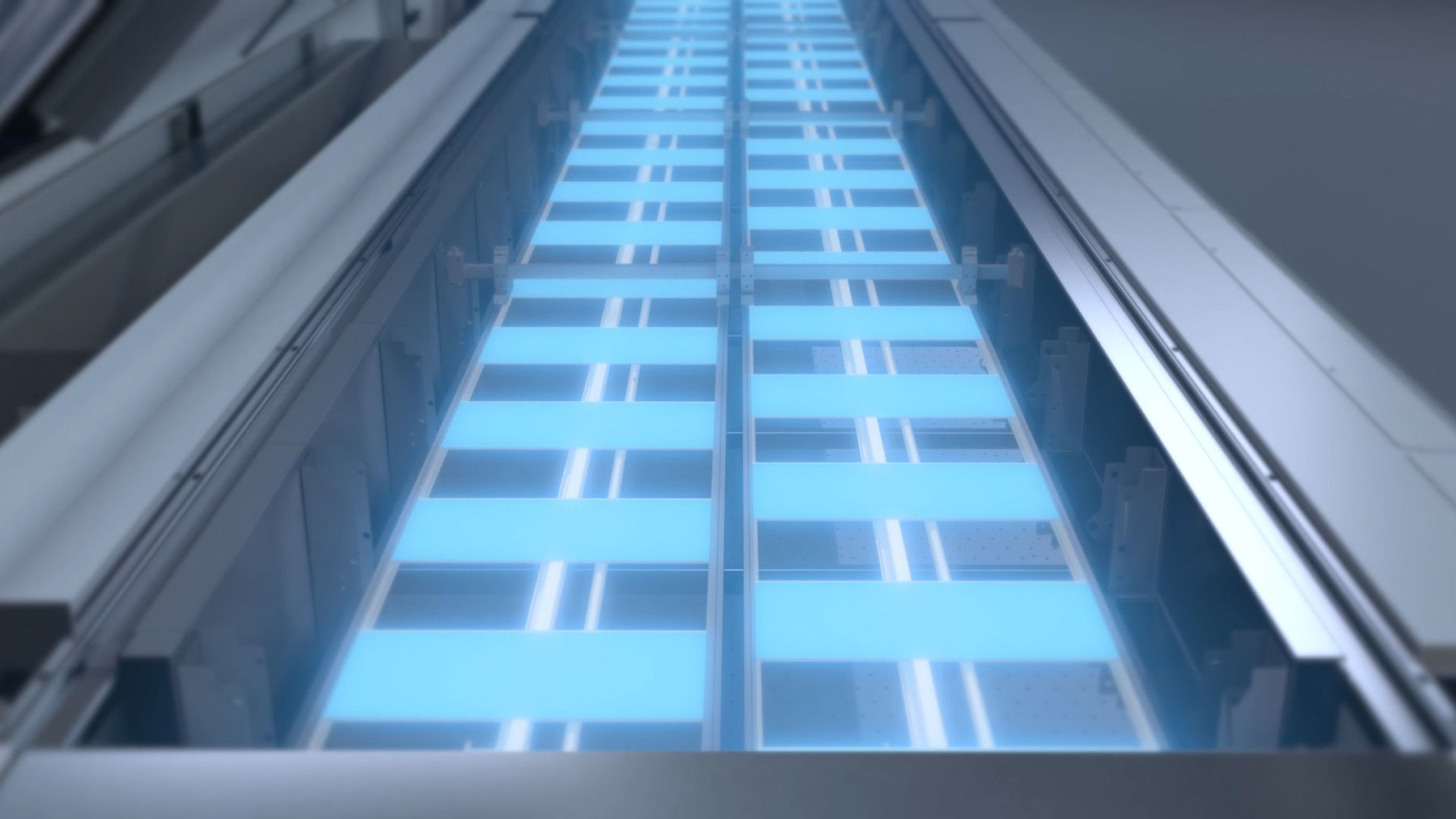

Variables Transportsystem

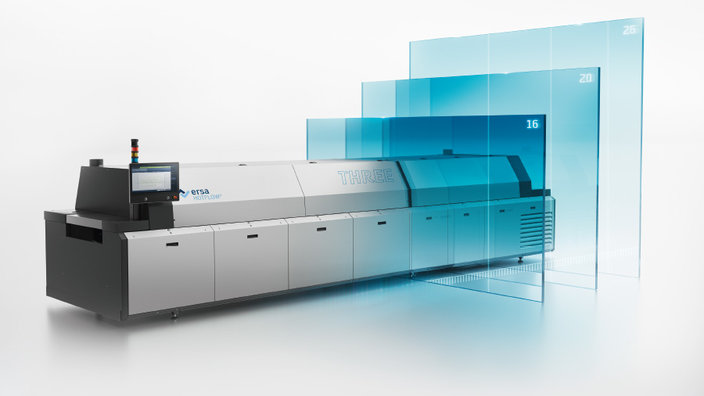

Die HOTFLOW THREE, erhältlich mit 16, 20 oder 26 Heizzonen, bietet für den Transport Single-Track und variable Dual-Track-Systeme für Leiterplattenbreiten bis 686 mm (Single Track) bzw. bis 2x 300 mm oder 510 mm Breite (Dual Track). Alle Ausführungen verfügen über eine Mittenunterstützung, die sich optional aktivieren oder deaktivieren lässt. Auch bei der Wartung überzeugt die HOTFLOW THREE - der Service für Kühlzone und Reinigung der Filtersysteme erfolgt einfach über die Vorderseite.

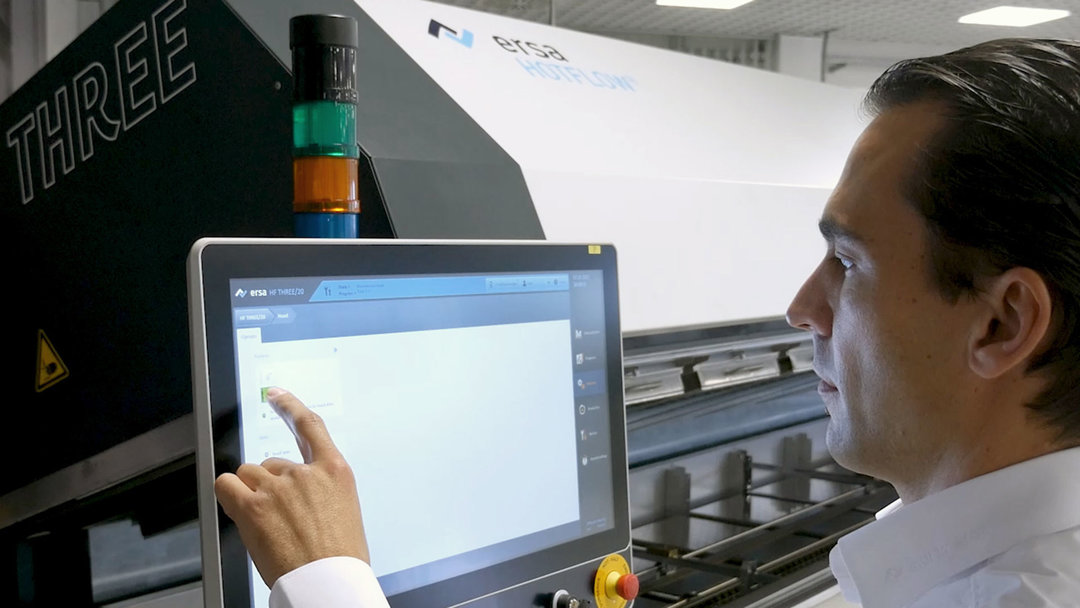

Intuitives User Interface

Die HOTFLOW THREE ist einfach zu bedienen! Ihr Industrie-PC mit Touch-Bildschirm und die intuitiv bedienbaren ERSASOFT 5 machen die Lötprogrammerstellung und -Verwaltung äußerst komfortabel und zukunftssicher. Durch die neue, exklusiv entwickelte Motoren- und Steuereinheit SMART CONVECTION POWER UNIT, liefert die HOTFLOW THREE exakte Prozessdaten von jeder einzelnen Zone.

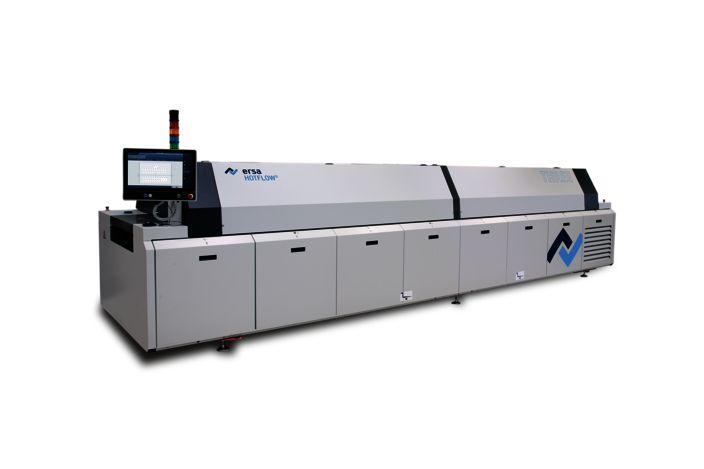

Ersa HOTFLOW THREEErsa Reflowlöten

Technische Daten

Länge x Breite x Höhe (HOTFLOW THREE 16):
5,65 x 1,77 x 1,62 m
Länge x Breite x Höhe (HOTFLOW THREE 20):
6,60 x 1,77 x 1,62 m
Länge x Breite x Höhe (HOTFLOW THREE 26):
7,73 x 1,77 x 1,62 m
Gewicht:
3.500 kg (THREE 16) / 4.000 kg (THREE 20 / 4.500 kg (THREE 26)

Prozesszone

Heizzonen:
8 oben/unten (THREE 16) / 10 oben/unten ((THREE 20) / 13 oben/unten (THREE 26)
Heizstrecke:
3 m (THREE 16) / 3,8 m (THREE 20) / 5,0 m (THREE 26)
Kühlzone:
3 oben/unten (THREE 16/20/26)
Kühlstrecke:
1,17 m (THREE 16) / 1,38 m (THREE 20/26)

Transport

Transportbreite:
50-510 (650) mm (THREE 16/20/26)
Doppelspurtransport:
2x 50-230 (300) mm (THREE 16/20/26)
Durchlaufhöhe:
+/- 35 mm (THREE 16) (THREE 16/20/26)
Transportgeschwindigkeit:
20-200 cm/min (THREE 16/20/26)
Stiftkettentransport:
3/4/5 mm (THREE 16/20/26)
Single Track
Dual Track (FMFM und FMMF und FMMM)
