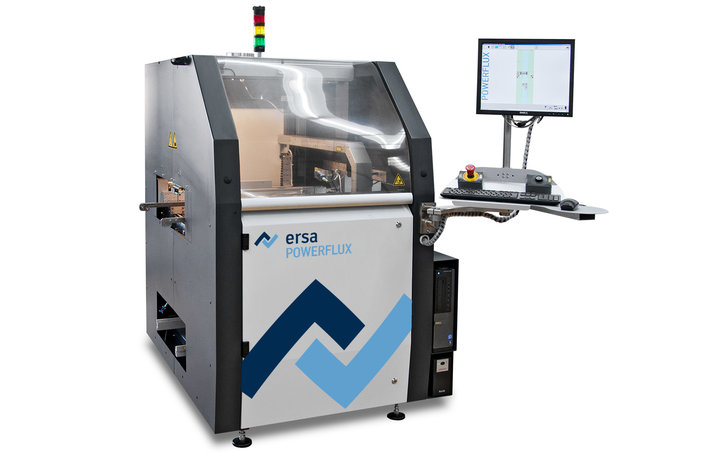

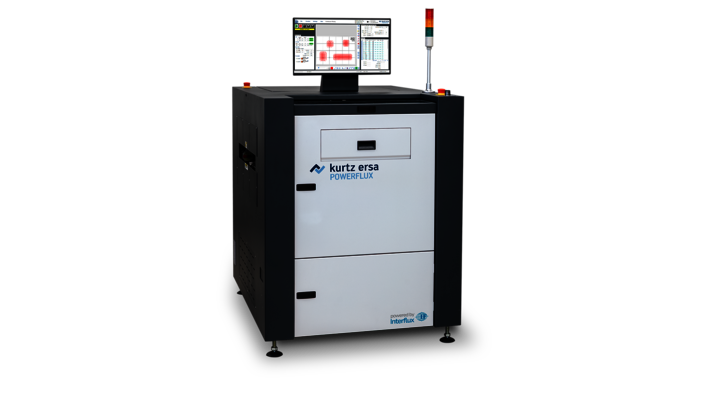

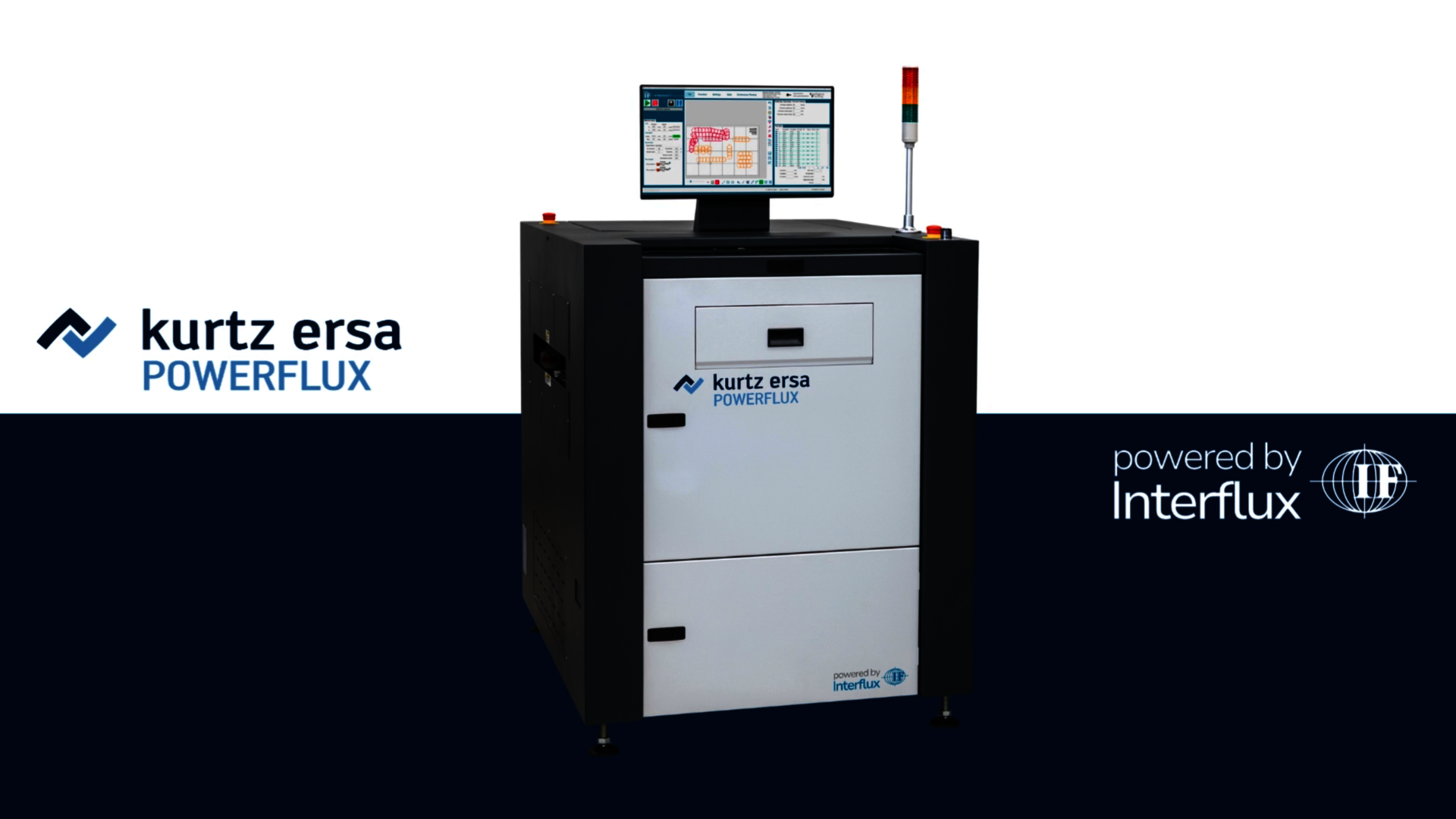

Kurtz Ersa POWERFLUX Ersa Selektivlöten
Präzises Fluxen mit High-Speed und maximaler Flexibilität
Der selektive Fluxer POWERFLUX dosiert Flussmittel punktgenau pro Lötstelle – auch bei hohen Stückzahlen, ohne die Taktzeit im Wellenlötprozess zu beeinflussen. Mit x/y-Verfahrgeschwindigkeiten bis 1.500 mm/s und integrierter Düsentechnologie bietet er maximale Prozesskontrolle, besonders für anspruchsvolle bleifreie Anwendungen. Overspray ist nahezu ausgeschlossen, daher meist keine Absaugung erforderlich. Durch die Möglichkeit, Punkte, Linien, Multilinien und Flächen zu programmieren, lässt sich die Flussmittelmenge für einzelne Lötstellen bis hin zu vollflächigen Bereichen exakt definieren - dadurch erweitert sich das Prozessfenster und das Risiko von Flussmittelrückständen auf der Leiterplatte wird reduziert.
HighlightsPOWERFLUX

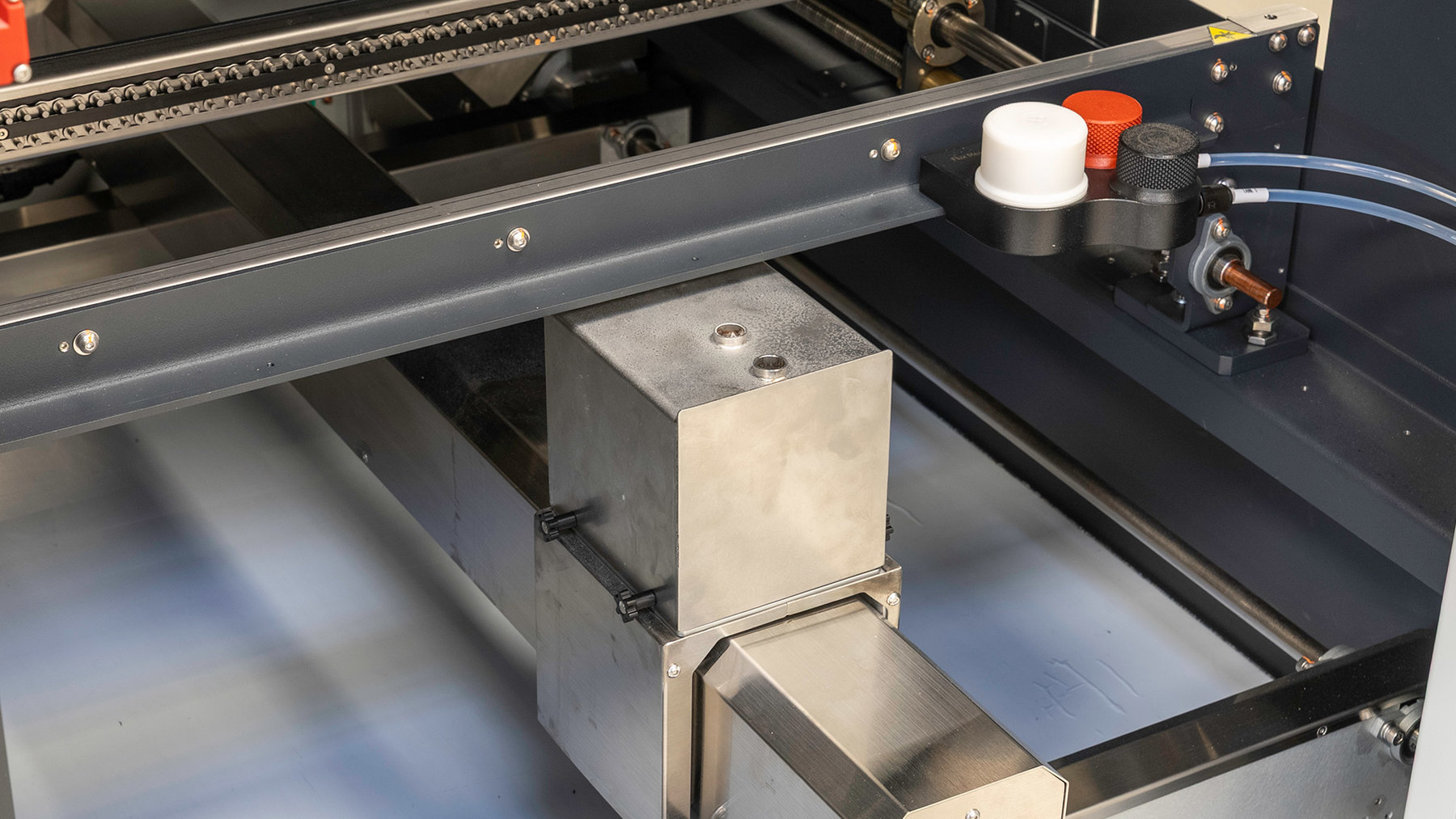

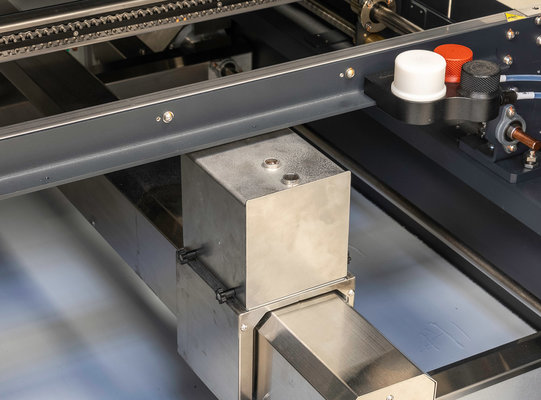

Selektive Airless PulseSpray™- und/oder Drop-Jet Düsen
Umfassende Kontrolle des Flussmittelauftrags
Einzigartiger, automatischer Flussmittelsensor für PulseSpray™- und Drop-Jet-Düsen
Selektive Fluxprozesse im Wellen- und Selektivlöten
Ihre VorteilePOWERFLUX

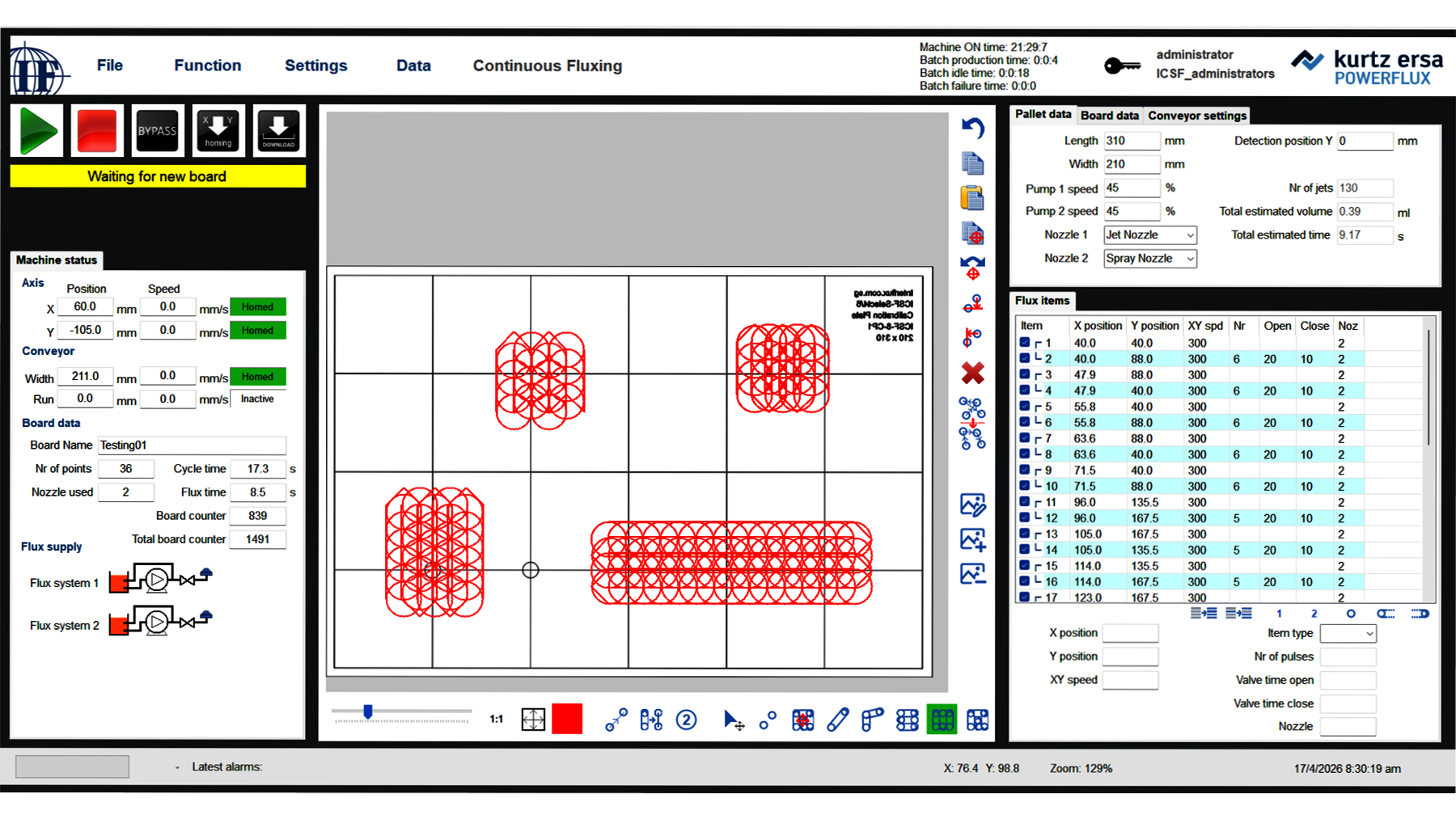

- Intuitives Bedienkonzept
- Automatische Transportbreitenverstellung

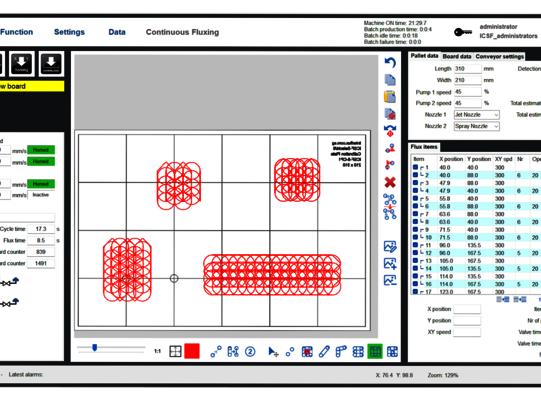

- Flexibler Flussmittelauftrag als Einzelpunkte, Linien, Flächen, Matrix oder kombinierte Sprühmuster
- Smarte Leiterplattenpositionierung
- Leiterplattenabmessungen 610 x 610 mm oder 610 x 920 mm
... in der AnwendungPOWERFLUX
Ersa Success StoriesPOWERFLUX

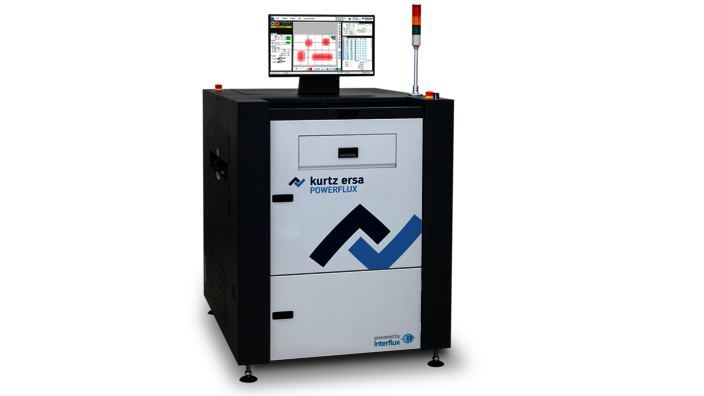

POWERFLUXErsa Selektivlöten
Technische Daten
Länge:
1.000 mm
Breite:
1.240 mm
Höhe:
1.670 mm
Gewicht:
600 kg
Transportsysteme
Stiftketten-Transport
Leiterplattenbreite: max. 610 mm
Leiterplattenlänge: max. 610 mm, optional 920 mm
Transportgeschwindigkeit: 10-300 mm/s
Fluxer
PulseSpray™ und Drop-Jet Düsen
Positioniersystem: x/y-Achssystem, servomotorisch angetrieben

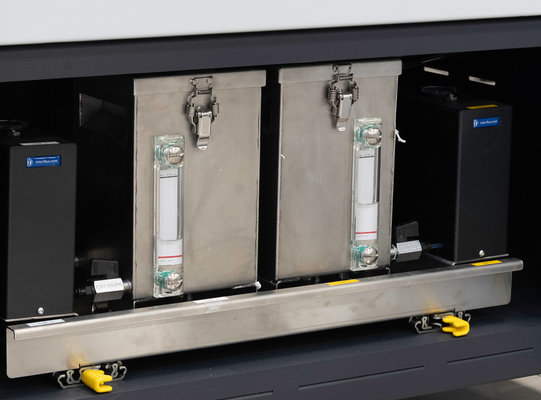

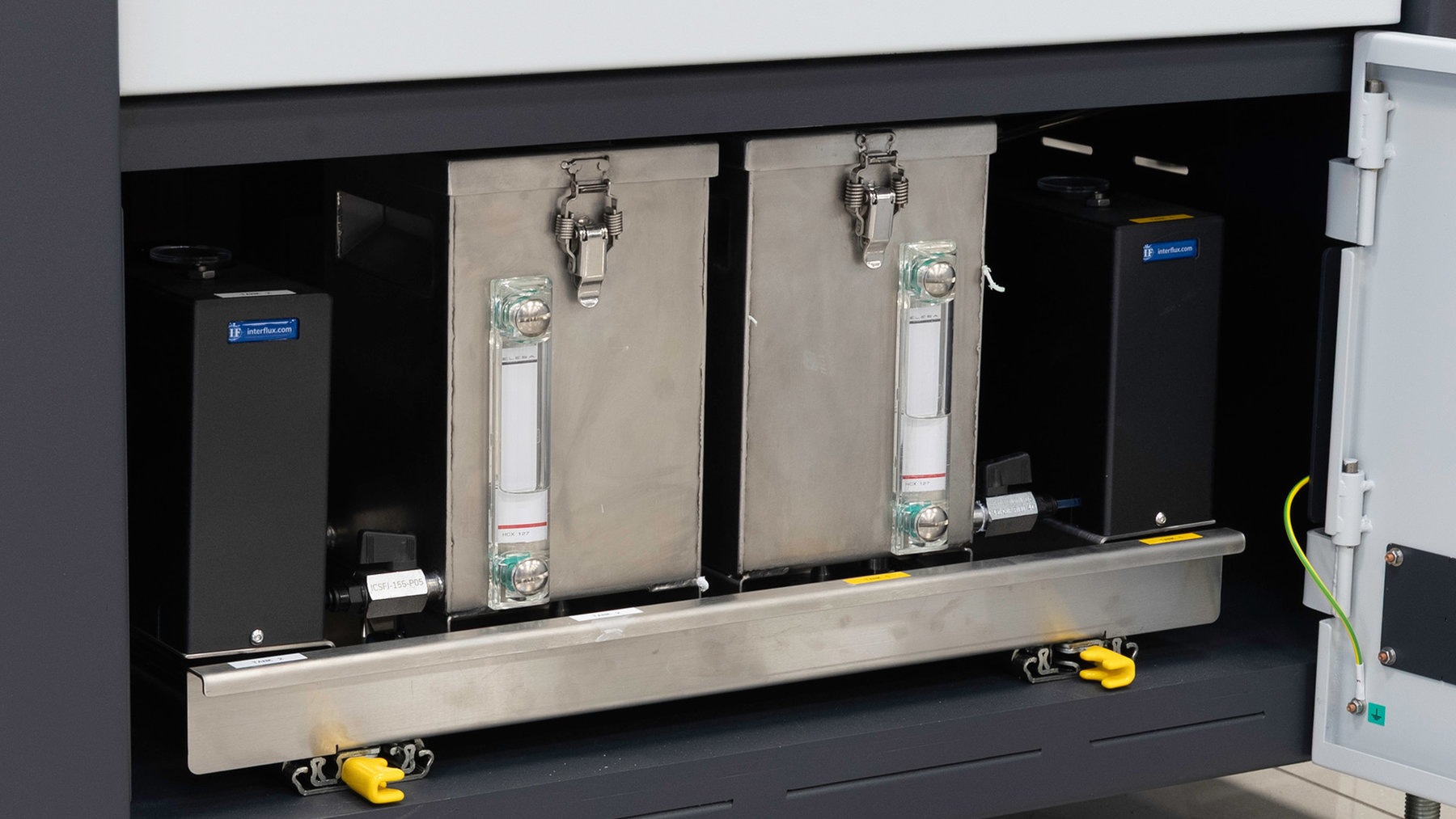

Fluxtank: 10 l oder 3 l (externer Fluxtank optional)
Geschwindigkeit: max. 1.500 mm/s
Genauigkeit: +/- 0,25 mm
