Die perfekte Start Up-Lösung mit VERSAFLOW 3 Technologie und kleinsten Abmessungen

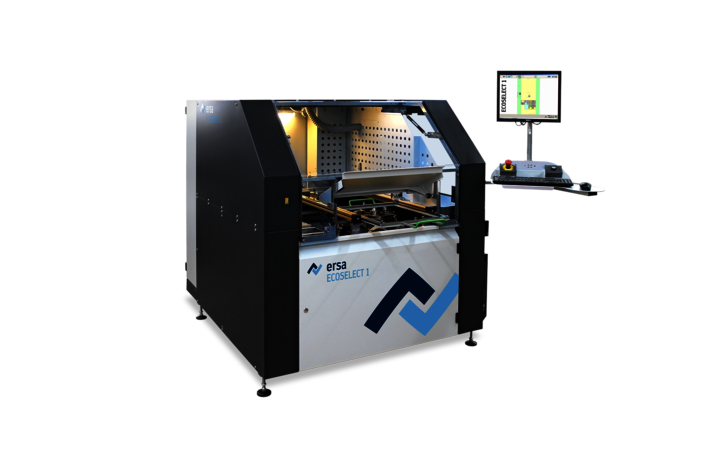

Die ECOSELECT 1 passt mit ihrer Stellfläche von weniger als 3 m² optimal in ein Produktionsumfeld mit Zellenfertigung. Dennoch steckt im kleinen semiautomatischen System die bewährte Ersa Selektivlöt-Technologie der VERSAFLOW Systeme. Heißt: kompromisslose Qualität und Genauigkeit.

HighlightsECOSELECT 1

  • Kompakte Batch-Anlage mit geringem Platzbedarf
  • Gleiche Komponenten und Softwaremodule aus der bekannte VERSAFLOW 3 Plattform
  • Höchste Qualität der Produkte auch im Einstiegsbereich des Selektivlötens

ECOSELECT 1Ersa Selektivlöten

Technische Daten

Länge:
1.700 mm
Breite:
1.500 mm
Höhe:
1.612

Transportsysteme

  • Universal-Maskenaufnahme
  • Leiterplattenbreite: 15-406 mm (opt. 508 mm)
  • Leiterplattenlänge: 15–508 mm
  • Max. Leiterplattenaufbauten oben bis 120 mm
  • Max. Leiterplattenaufbauten unten bis 60 mm (30 mm bis z-variabel)
  • Max. Leiterplattengewicht: 8 kg (opt. 12 kg)

Fluxer/Vorheizung/Lötmodul

  • Fluxer: Drop-Jet in verschiedenen Größen
  • Vorheizung: IR-Strahlenheizung, Konvektion oben oder Kombination von IR und Konvektion
  • Lötmodul:
    • elektromagnetische Löttiegel
    • Miniwelle 13 kg, bis zu 2 Tiegel
