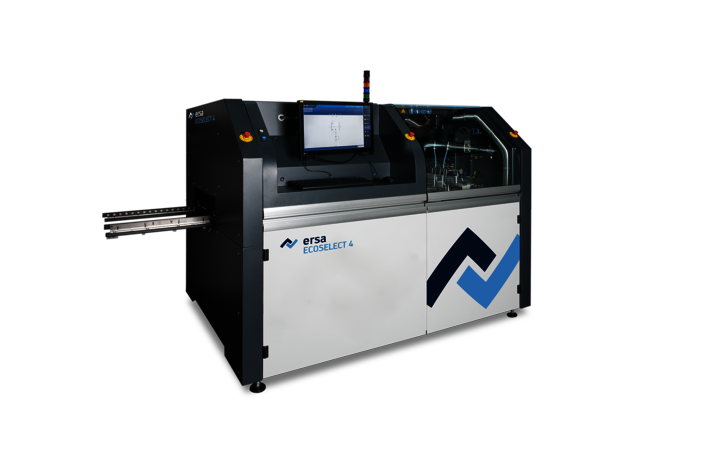

ECOSELECT 4 -Inline- und Batch-Selektivlötsystem für höchste Qualität Ersa Selektivlöten
Inline- und Batch-Selektivlötsystem für höchste Selektivlötqualität
Als kompakte Anlage eignet sich die ECOSELECT 4 optimal für kleine bis mittelgroße Serien, bei denen Flexibilität im Vordergrund steht. In der ECOSELECT 4 steckt Maschinentechnologie der neusten VERSAFLOW Generation. Sie ist mit einem hochwertigen Rollentransport für maximale Leiterplattenabmessungen von 508 x 508 mm ausgestattet und kann im Batch- und Inlinebetrieb eingesetzt werden. Ein weiteres Highlight ist etwa die Powerkonvektion, die für optimale homogene Erwärmung auch bei schwierigsten Bauteilen sorgt.
HighlightsECOSELECT 4
- Flexibel integrierbares Lötsystem: Inline- oder Batchbetrieb
- VERSAFLOW 4 Technologie
- Für Boards bis 508 x 508 mm Größe
- Rollentransport
- Bis zu 2 Sprühköpfe und bis zu 2 Vorratsbehälter
- Powerkonvektion
- Doppeltiegel y/z-variabel
- Automatische Düsenaktivierung
- Erweiterung zur Full-Inline-Maschine durch eigenständiges Fluxmodul
- Preisgekrönte Software ERSASOFT 5
- VERSACAM – Lötwellenhöhenmessung "on the fly"
- IPC-CFX-Zertifizierung
ECOSELECT 4Ersa Videos
Ersa Selektivlöten – ECOSELECT 4 – Produktvideo
Ersa Selektivlöten – ECOSELECT 4 – Produktvideo
Anwenderberichte und Success StoriesErsa Best Practice
ECOSELECT 4Ersa Selektivlöten
Technische Daten
Länge:
2.000 mm
Breite:
1.800 mm
Höhe:
1.700 mm
Transportsysteme
-
Rollentransport
-
Leiterplattenbreite: 50-508 mm
-
Leiterplattenlänge: 127-508 mm
-
Max. Leiterplattenaufbauten oben bis 120 mm
-
Max. Leiterplattenaufbauten unten bis 60 mm
-
Max. Leiterplattengewicht: 15 kg
Fluxer/Vorheizung/Lötmodul
-
Fluxer: Drop-Jet in verschiedenen Größen
-
Vorheizung: IR-Strahlenheizung unten, Konvektion oben (optional), Powerkonvektion oben (optional)
-
Lötmodul:
-
elektromagnetische Löttiegel
-
Miniwelle 13 kg, bis zu 2 Tiegel
-
