Montagefehler vermeiden durch optische Kontrolle

VERSAGUIDE ist ein System zur Unterstützung und Kontrolle beider Leiterplattenbestückung oder Montagearbeiten. Damit lassen sich Montagefehler vermeiden, zugleichspart man Kosten für aufwändige Nachbearbeitungen.

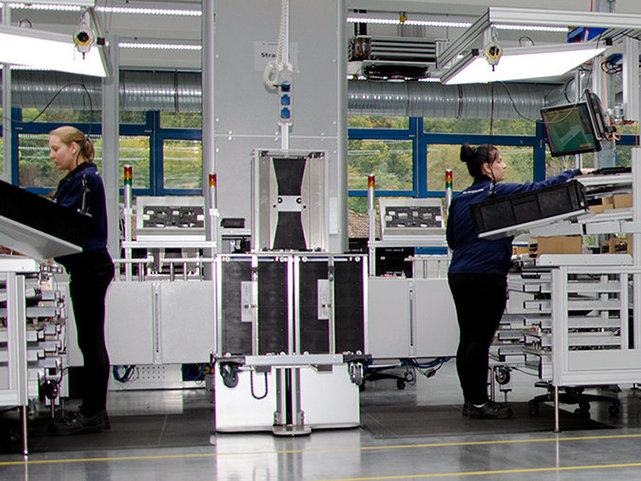

Ersa VERSAGUIDE

PRO/ULTRA - große AusbaustufeErsa VERSAGUIDE

VERSAGUIDE PRO ist die große Ausbaustufe von ELITE und hilft bei der Bestückung von elektronischen Baugruppen durch 100%-Kontrolle. Durch das Einsparen von Nacharbeit, Senken von Reklamationen oder Einlernen fachfremder Mitarbeiter bleibt die Wertschöpfung vor Ort. VERSAGUIDE PRO arbeitet mit einer hochauflösenden Kamera samt Objektiv und Beleuchtungspanel. Mit einem Arbeitsabstand der Kamera zur Bestückebene von 1.200 mm ist gewohntes Arbeiten ohne Einschränkungen möglich.

Wenn das Bauteil montiert ist, prüft VERSAGUIDE PRO in wenigen Sekunden, ob es das richtige Bauteil ist und ob korrekt verbaut wurde. Dabei sind individuelle Merkmale des Bauteils wie Position, Farbe, Kontur oder Abmessungen ausschlaggebend. Die Prüfung läuft im 640 x 480 mm großen Kamerasichtfeld ab.

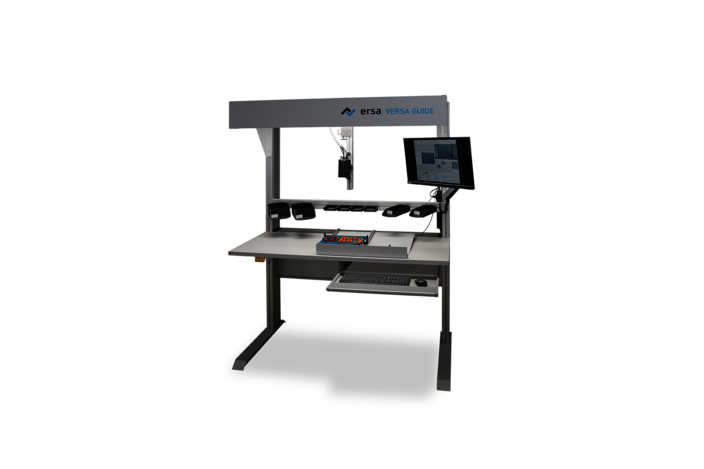

VERSAGUIDE ELITE - Offline-Arbeitsplatz

Per Bilderkennungssoftware werden die zu prüfenden Kriterien eingestellt und überwacht, Merkmale wie Zeichenfolgen, Muster, Farben und Texturen sicher erkannt. Einzelne Bauteile oder Montageanweisungen lassen sich als Bild einlesen und bereitstellen. VERSAGUIDE ELITE führt den Anwender durch die Arbeitsschritte und gibt unmittelbar Rückmeldung. Erst wenn alles korrekt ist, folgt der nächste Schritt. Von jedem Arbeitsschritt werden Log-Daten gesichert, via Barcode-Scanner ist zusätzlich die Seriennummer hinterlegbar.

VERSAGUIDE ELITE kann als einzelnes Kamerasystem für bestehende Arbeitsplatzkonzepte aufgebaut werden. Oder Ersa liefert den kompletten VERSAGUIDE Arbeitsplatz gemäß Bedarf und mit weiterem Zubehör wie etwa Staurollenband, Barcode-Scanner und Aushebeeinheit.

VERSAGUIDE PRO/ULTRAErsa Automation

Technische Daten

Arbeitsabstand:
1200 mmBenutzerverwaltung

Funktionen + Vorteile

Funktionen:

  • Bauteilerkennung
  • Codes lesen
  • Konturprüfung
  • Hilfestellung

Vorteile:

  • Sichere Polaritätserkennung
  • Codepipeline zur Lötmaschine
  • Prozessverriegelung

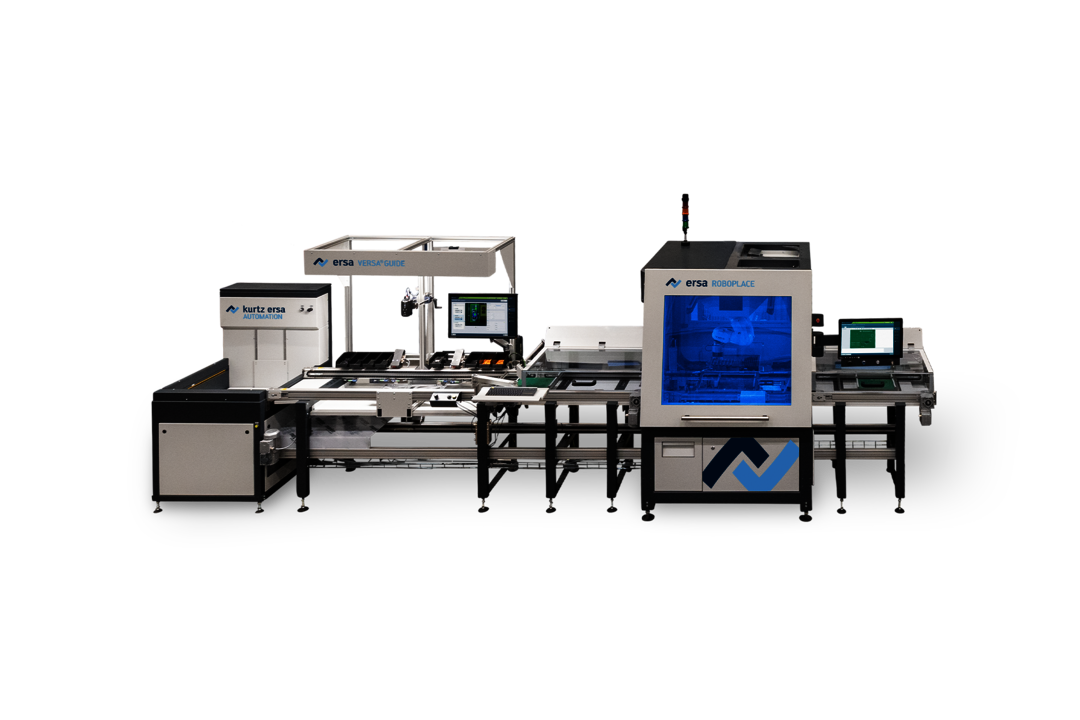

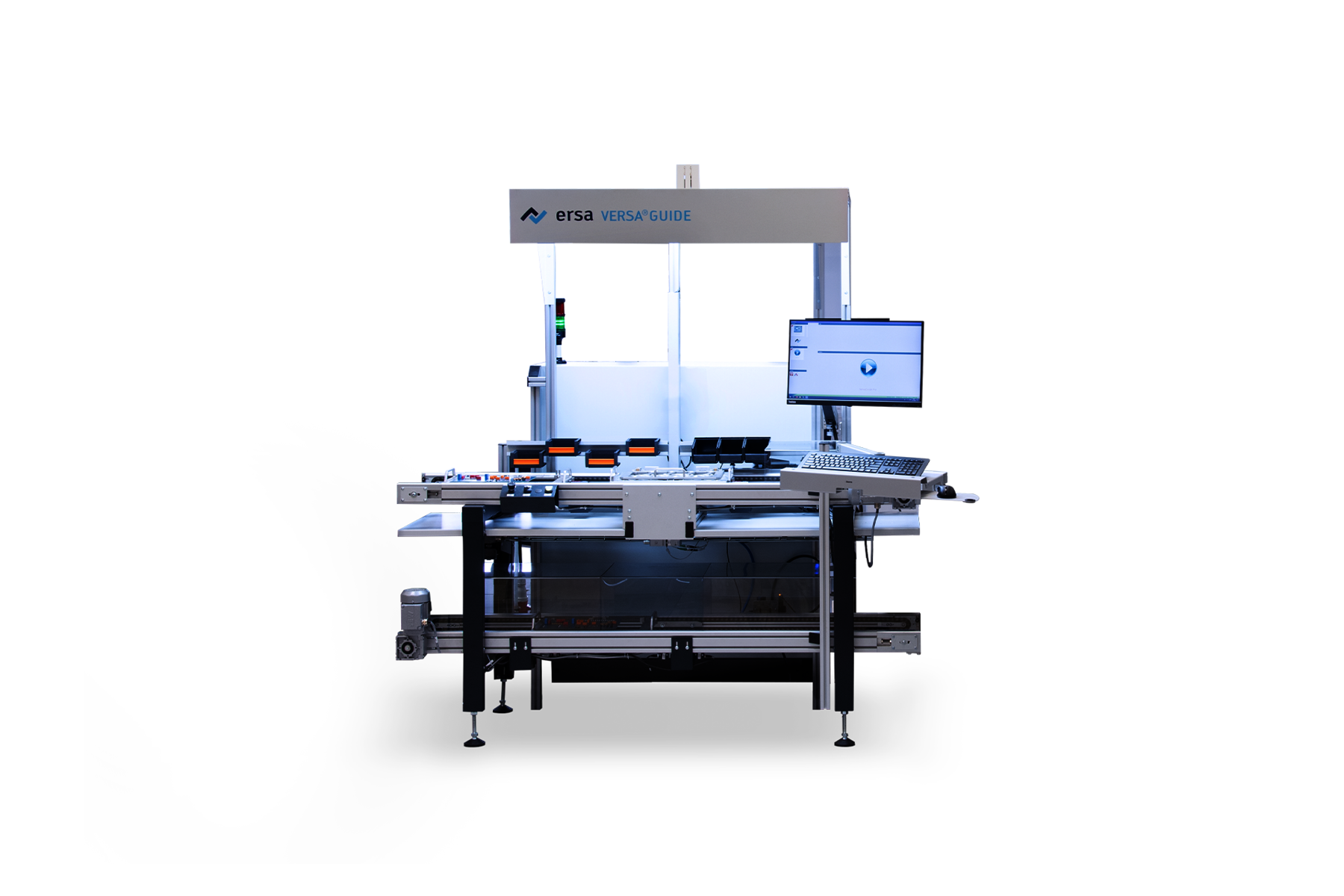

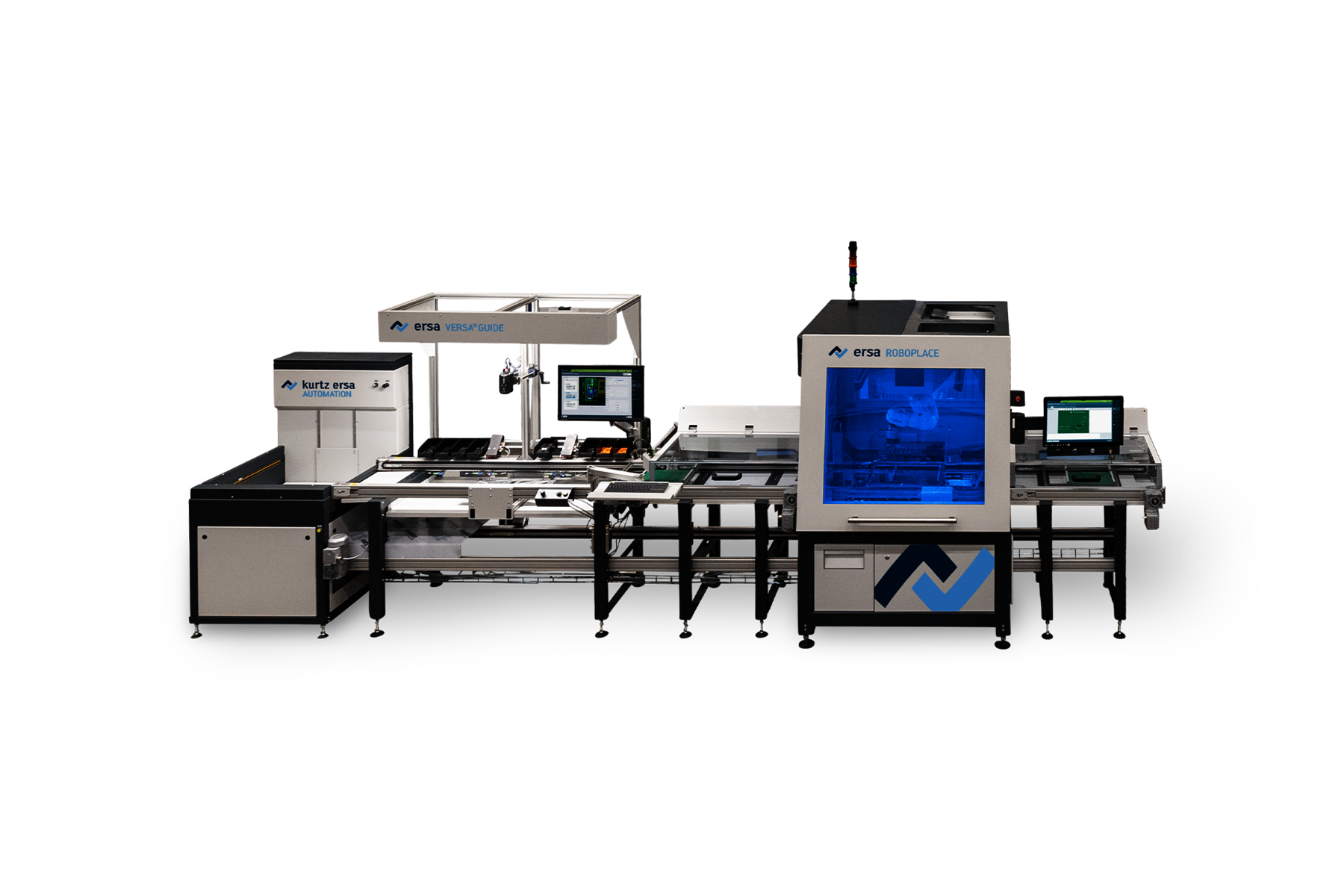

PRO/ULTRA Inline-Arbeitsplatz

Lieferumfang:

  • Bildverarbeitungs-Computer Industriekamera 18 MP
  • Beleuchtungspanel 1.200 x 800 mm
  • Erstprogrammerstellung
  • Maus und Tastatur inkl. Halterung
  • Arbeitstisch, manuell höhenverstellbar
  • Objektiv 12 mm
  • digitales I/O-Modul
  • Monitor inkl. Halterung und Kabel
  • Steckdosenleiste
  • Aufbau und Beleuchtung

Optionen (inline)

  • elektrische Tisch-Höhenverstellung

  • Halteleiste mit Lagerkästen

  • Benutzerverwaltung (1, 2, unbegrenzt)

  • Codes (+OCR)
  • Regalböden neigbar
  • Schwenkarm links/rechts
  • Programme (5, 15, unbegrenzt)
  • Toleranzen für BV (kleine Toleranzen, beliebig)
